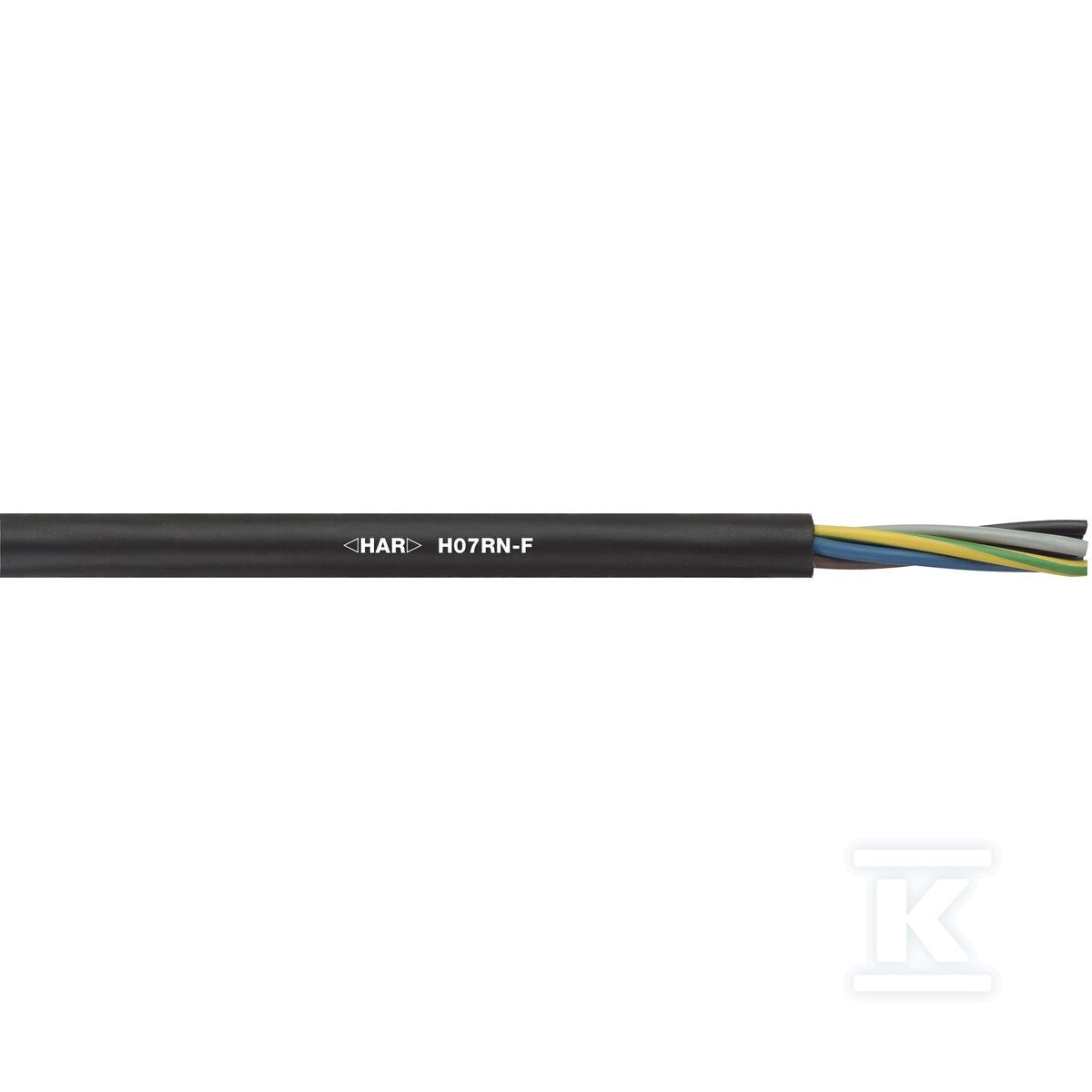

Przewód zasilający H07RN-F 5G4, 450/750 V, Giętki, Eca, odporny na UV,
Przewód zasilający H07RN-F 5G4, 450/750 V, Giętki, Eca, odporny na UV,
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 4 mm2 |
| Liczba żył | 5 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Guma |
| Ciężar | 485 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 60 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 60 °C |
Co oznacza H07RN-F 5G4?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód giętki w izolacji i powłoce gumowej, do pracy w trudnych warunkach: na zewnątrz, na budowie, przy maszynach. Odporny na oleje i ścieranie.
Pięć żył: trzy fazy, neutralny i ochronny (L1, L2, L3, N, PE). Do obwodów trójfazowych: płyta indukcyjna, pompa ciepła, ładowarka samochodu, zasilanie rozdzielnicy. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 4 mm²: obwody o większym obciążeniu (bojler, kuchenka jednofazowa, dłuższe trasy) z zabezpieczeniem 20 do 25 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
39 parametrów z karty producenta| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 485 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 60 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 60 °C |
| Ekran | nie |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Brak |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Kolor |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 5 |
| Materiał izolacji żyły | Guma |
|---|---|
| Materiał powłoki zewnętrznej | Guma |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 99.5 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 79.6 mm |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Z przewodem ochronnym | tak |
| Znamionowy przekrój żyły | 4 mm2 |
| dł/szer/wys/waga | 1 m / 0,0176 m / 0,0176 m / 0,485 kg |
Opis
Przewód zasilający H07RN-F 5G4, 450/750 V, Giętki, Eca, odporny na UV, o numerze katalogowym   16001303 w kategorii Przewody w izolacji gumowej>Przewody warsztatowe w oponie gumowej. Produkt wyprodukowany przez markę LAPP, seria GUMOWE TYPU H05RN-F / H07RN-F. PRZEWÓD o wymiarach 0,02 x 0,02 x 1 m. Waga produktu wynosi 0,49 kg.
