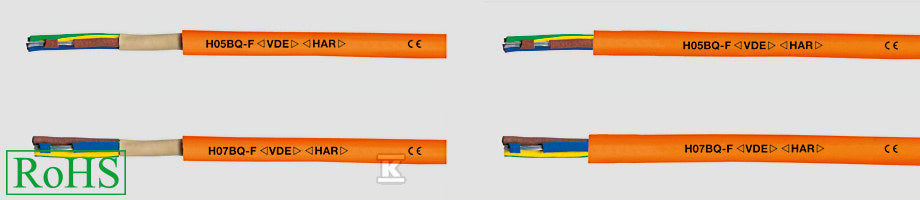

KABEL ELASTYCZNY 450/750V H07BQ-F 4G16 QMM IZOLACJA EPR, OPONA PUR,GIĘTKI
KABEL ELASTYCZNY 450/750V H07BQ-F 4G16 QMM IZOLACJA EPR, OPONA PUR,GIĘTKI
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 750 kV |
|---|---|
| Znamionowy przekrój żyły | 16 mm2 |
| Liczba żył | 4 |
| Kolor powłoki/izolacji | Pomarańczowy |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -50 ... 90 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -40 ... 80 °C |
| Identyfikacja żył | Kolor |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
Co oznacza 4G16?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Cztery żyły: zwykle trzy fazy i przewód ochronno-neutralny PEN (w kablach zasilających) albo trzy fazy i PE dla odbiorników bez przewodu neutralnego. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
24 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -50 ... 90 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -40 ... 80 °C |
| Ekran | nie |
| Identyfikacja żył | Kolor |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Pomarańczowy |
| Kształt żyły | Okrągły |
| Liczba żył | 4 |
| Maksymalna temperatura żyły | 90 °C |
| Materiał izolacji żyły | Inne |
| Materiał powłoki zewnętrznej | Inne |
| Materiał żyły | Miedź (Cu) |
|---|---|
| Napięcie znamionowe U | 750 kV |
| Napięcie znamionowe U0 | 450 kV |
| Nierozprzestrzeniający płomienia | Nie |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Powłoka ołowiana | nie |
| Przybliżona średnica zewnętrzna | 24.2 mm |
| Wytrzymałość (trwałość) izolacji | Nie |
| Zachowanie funkcji | Nie |
| Znamionowy przekrój żyły | 16 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga | 1 m / 0,0213 m / 0,0213 m / 1,187 kg |
Opis
KABEL ELASTYCZNY 450/750V H07BQ-F 4G16 QMM IZOLACJA EPR, OPONA PUR,GIĘTKI o numerze katalogowym   22079 w kategorii Niesklasyfikowane>Pozostałe. Produkt wyprodukowany przez markę HELUKABEL, seria H05BQ-F/H07BQ-F (NGMH11YÖ). KABEL o wymiarach 0,02 x 0,02 x 1 m. Waga produktu wynosi 1,19 kg.
