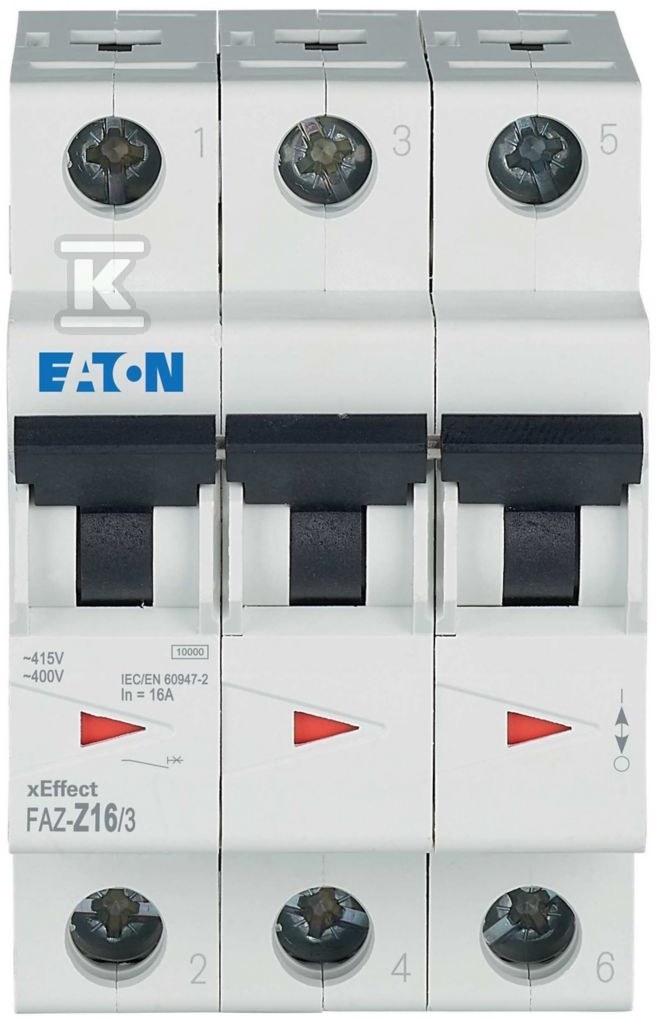

Wyłącznik nadprądowy serii 10kA 3-biegunowy FAZ-Z16/3
Wyłącznik nadprądowy serii 10kA 3-biegunowy FAZ-Z16/3
| Charakterystyka wyzwalania | Z |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
| Głębokość wbudowania | 70.5 mm |
Co oznacza Z16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | Z |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 10.7 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,0531 m / 0,073 m / 0,351 kg |
Opis
Wyłącznik nadprądowy serii 10kA 3-biegunowy FAZ-Z16/3 o numerze katalogowym 278927 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.35 kg.
