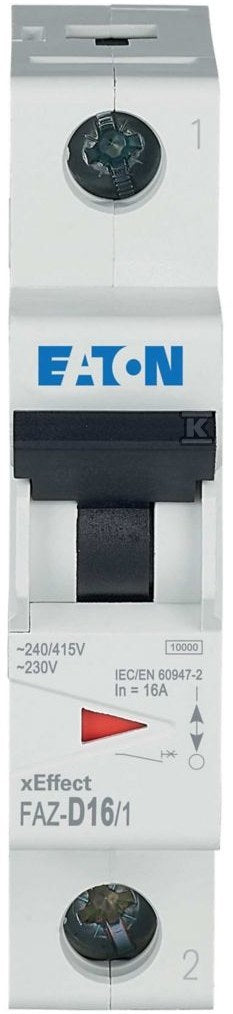

Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-D16/1
Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-D16/1
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza D16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 1p D16 |
ETI | CDK831 | 6 kA | 1 | 60 szt. |
45,07 złbrutto
36,64 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D16-1 D 16A 1-biegunowy |
SCHNEIDER ELECTRIC | CAL105 | 6 kA | 1 | 9 szt. |
67,24 złbrutto
54,67 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka D, 16A, 10kA, AC | S201M-D16 |
ABB | CMG047 | 10 kA | 1 | na zamówienie |
166,07 złbrutto
135,02 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P D 16A 6000A TX3 |
LEGRAND | HEC533 | 6 kA | 1 | na zamówienie |
72,62 złbrutto
59,04 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 16A charakterystyka D BKN 1P D16A |
LS ELECTRIC | DJR729 | 6 kA | brak danych | na zamówienie |
26,74 złbrutto
21,74 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 2.3 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,084 m / 0,07 m / 0,018 m / 0,104 kg |
Opis
Wyłącznik nadprądowy serii 15kA 1-biegunowy FAZ-D16/1 o numerze katalogowym 278584 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.1 kg.
