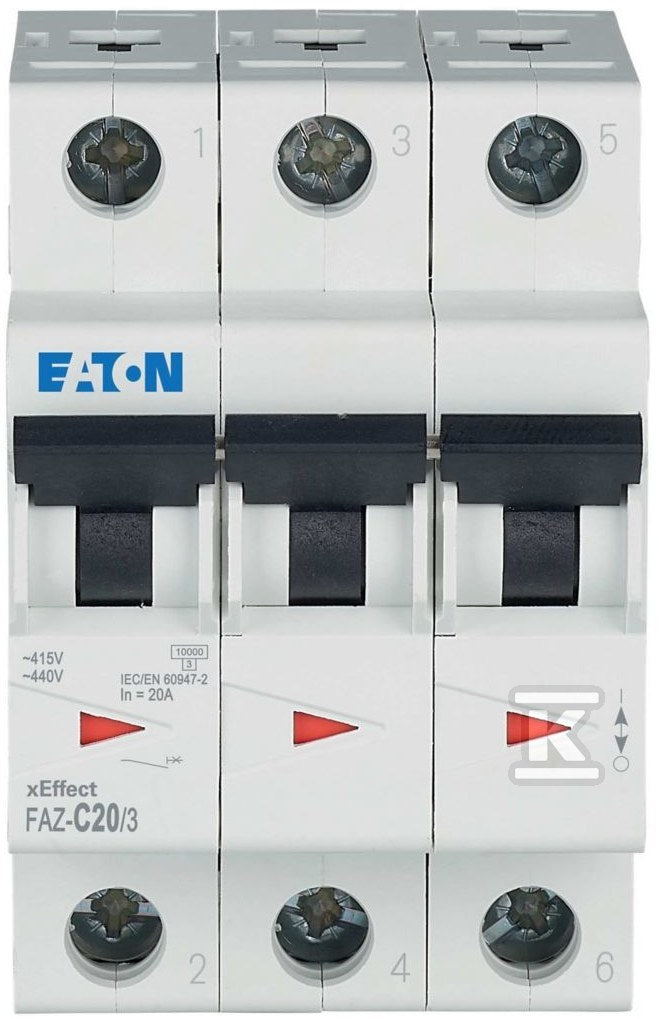

Wyłącznik nadprądowy serii 15kA 3-biegunowy FAZ-C20/3
Wyłącznik nadprądowy serii 15kA 3-biegunowy FAZ-C20/3
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C20 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P C 20A |
PROF | DLZ928 | 6 kA | brak danych | 1252 szt. |
62,88 złbrutto
51,12 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p C20 |
ETI | HDT123 | 6 kA | 3 | 278 szt. |
124,41 złbrutto
101,15 złnetto
|
Zobacz |
 Wyłącznik nadprądowy K60N-C20-3 C 20A 3-biegunowy |
SCHNEIDER ELECTRIC | ASG633 | 6 kA | 3 | 146 szt. |
185,42 złbrutto
150,75 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P C 20A 6000A TX3 |
LEGRAND | HEC511 | 10 kA | 3 | 75 szt. |
176,07 złbrutto
143,15 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=6000A 3P C 20A QuickConnect |
HAGER | ADH711 | 6 kA | 3 | 4 szt. |
211,31 złbrutto
171,80 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 20A, 6kA, AC | S203-C20 |
ABB | AGC198 | 6 kA | brak danych | na zamówienie |
157,91 złbrutto
128,38 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 10.2 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,05 m / 0,32 kg |
Opis
Wyłącznik nadprądowy serii 15kA 3-biegunowy FAZ-C20/3 o numerze katalogowym 278874 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.06 x 0.09 m. Waga produktu wynosi 0.33 kg.
