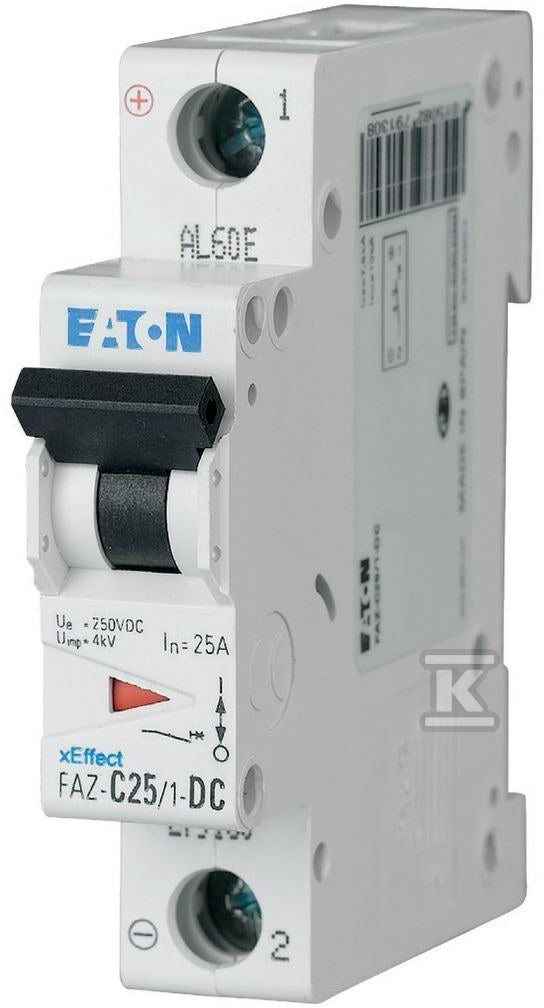

Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C20/1-DC
Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C20/1-DC
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 250 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 0 Hz |
| Głębokość wbudowania | 70.5 mm |
Co oznacza C20 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P C 20A |
PROF | DLZ931 | 6 kA | brak danych | 1440 szt. |
28,76 złbrutto
23,38 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C20 |
ETI | HDT120 | 6 kA | 1 | 445 szt. |
35,71 złbrutto
29,03 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C20-1 C 20A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS695 | 6 kA | brak danych | 181 szt. |
38,02 złbrutto
30,91 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P C 20A 6000A |
LEGRAND | HEC637 | 6 kA | 1 | 158 szt. |
41,93 złbrutto
34,09 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 20A |
HAGER | ADD599 | 6 kA | 1 | 36 szt. |
57,81 złbrutto
47,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 20A, 6kA, AC | S201-C20 |
ABB | ACT919 | 6 kA | 1 | na zamówienie |
45,87 złbrutto
37,29 złnetto
|
Zobacz |
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 0 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 250 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | DC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 2.9 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,084 m / 0,07 m / 0,018 m / 0,114 kg |
Opis
Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C20/1-DC o numerze katalogowym 279129 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.11 kg.
