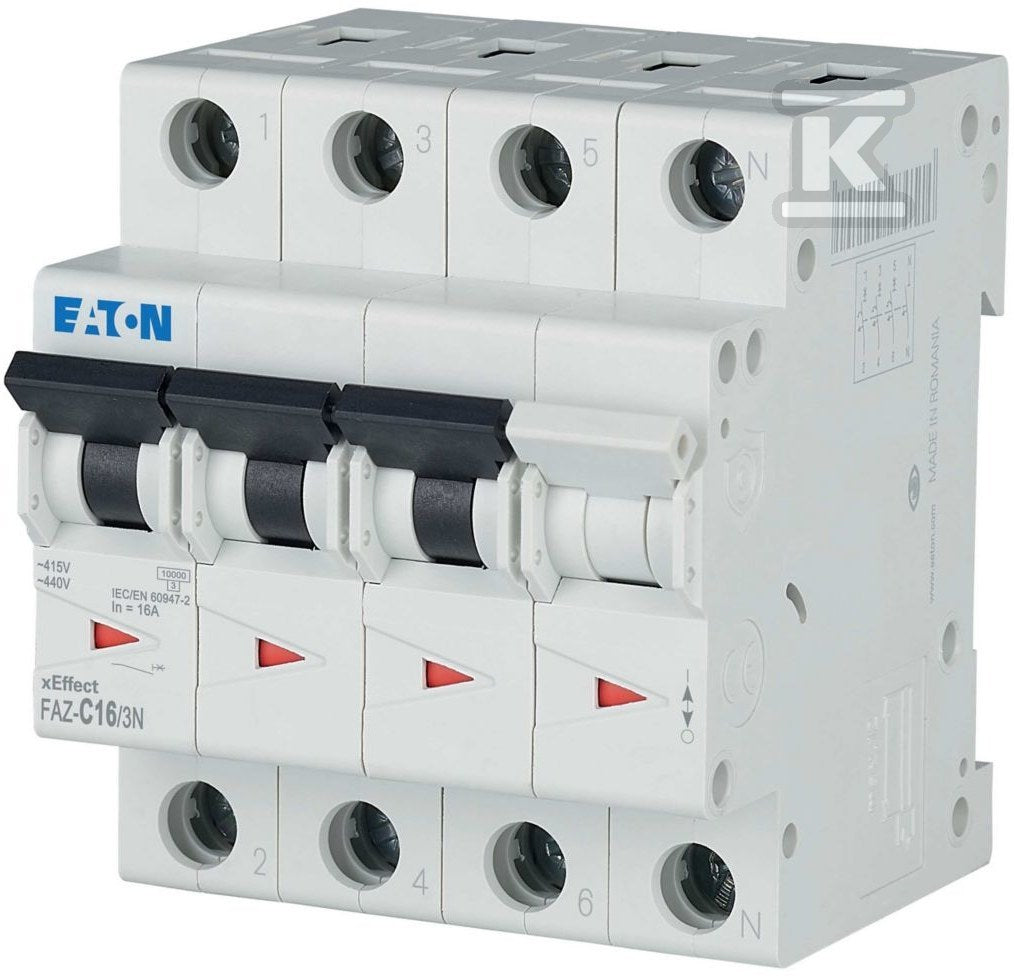

Wyłącznik nadprądowy serii 15kA 3+N-biegunów FAZ-C16/3N
Wyłącznik nadprądowy serii 15kA 3+N-biegunów FAZ-C16/3N
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P C 16A |
PROF | DLZ929 | 6 kA | brak danych | 1197 szt. |
95,90 złbrutto
77,97 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p C16 |
ETI | HDT122 | 6 kA | 3 | 302 szt. |
119,09 złbrutto
96,82 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C16-3 C 16A 3-biegunowy |
SCHNEIDER ELECTRIC | DLS704 | 6 kA | brak danych | 188 szt. |
135,42 złbrutto
110,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P C 16A 6000A TX3 |
LEGRAND | HEC510 | 10 kA | 3 | 155 szt. |
169,28 złbrutto
137,63 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 3-biegunowy, 16A |
HAGER | ADD627 | 6 kA | 3 | 18 szt. |
183,27 złbrutto
149,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 16A, 10kA, AC | SU203M-C16 |
ABB | DCT669 | 10 kA | brak danych | na zamówienie |
1.594,55 złbrutto
1.296,38 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 7.5 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga/obj | 0,089 m / 0,076 m / 0,08 m / 0,42 kg / 0,001 m3 |
Opis
Wyłącznik nadprądowy serii 15kA 3+N-biegunów FAZ-C16/3N o numerze katalogowym 278975 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.42 kg.
