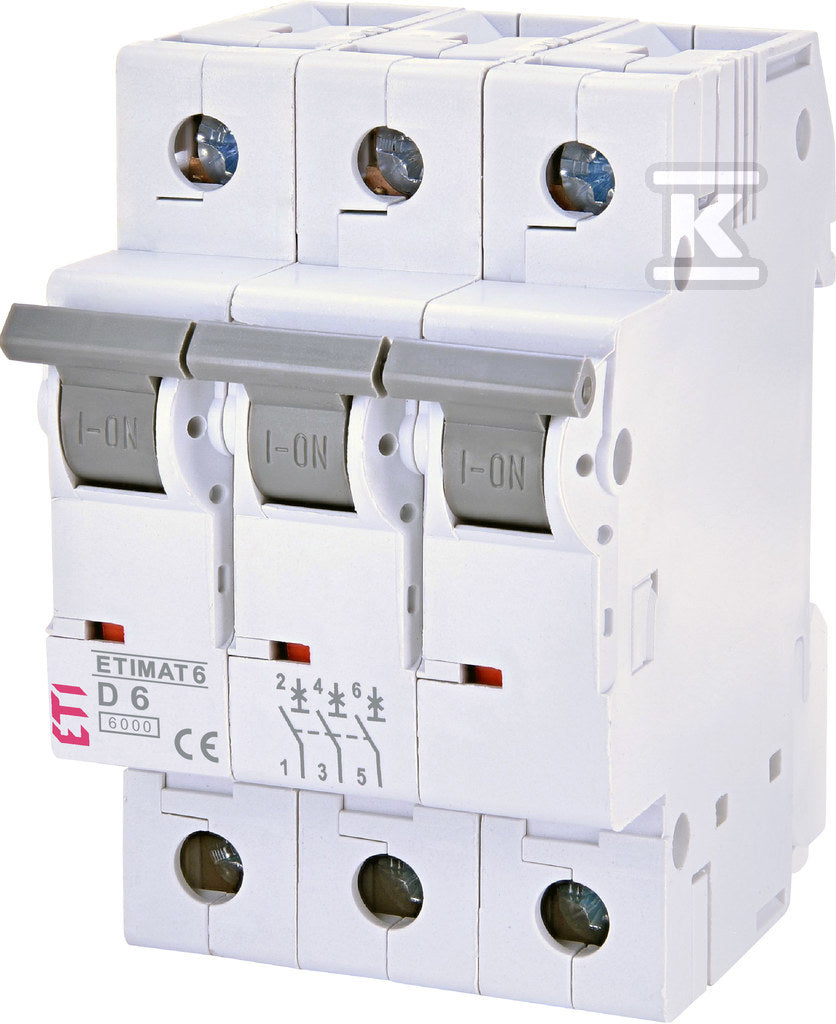

Wyłącznik nadprądowy ETIMAT 6 3p D6
Wyłącznik nadprądowy ETIMAT 6 3p D6
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 6 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 68 mm |
Co oznacza D6 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy iC60N-D6-3 D 6A 3-biegunowy |
SCHNEIDER ELECTRIC | CAL043 | 6 kA | 3 | 2 szt. |
302,83 złbrutto
246,20 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 6A, 6kA, AC | S203-D6 |
ABB | GAR348 | 6 kA | 3 | na zamówienie |
261,34 złbrutto
212,47 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-D6/3 |
EATON | CIG681 | 6 kA | 3 | na zamówienie |
303,20 złbrutto
246,50 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P D 6A 6000A TX3 |
LEGRAND | HEC543 | 10 kA | 3 | na zamówienie |
326,88 złbrutto
265,76 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 6A charakterystyka D BKJ63Nd 3P D6 |
LS ELECTRIC | DJR586 | 6 kA | brak danych | na zamówienie |
105,32 złbrutto
85,63 złnetto
|
Zobacz |
Specyfikacja techniczna
23 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Głębokość wbudowania | 68 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 6 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | Inne |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,0858 m / 0,053 m / 0,0724 m / 0,355 kg |
Opis
Wyłącznik nadprądowy ETIMAT 6 3p D6 o numerze katalogowym 002164512 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę ETI, seria ETIMAT. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.35 kg.
