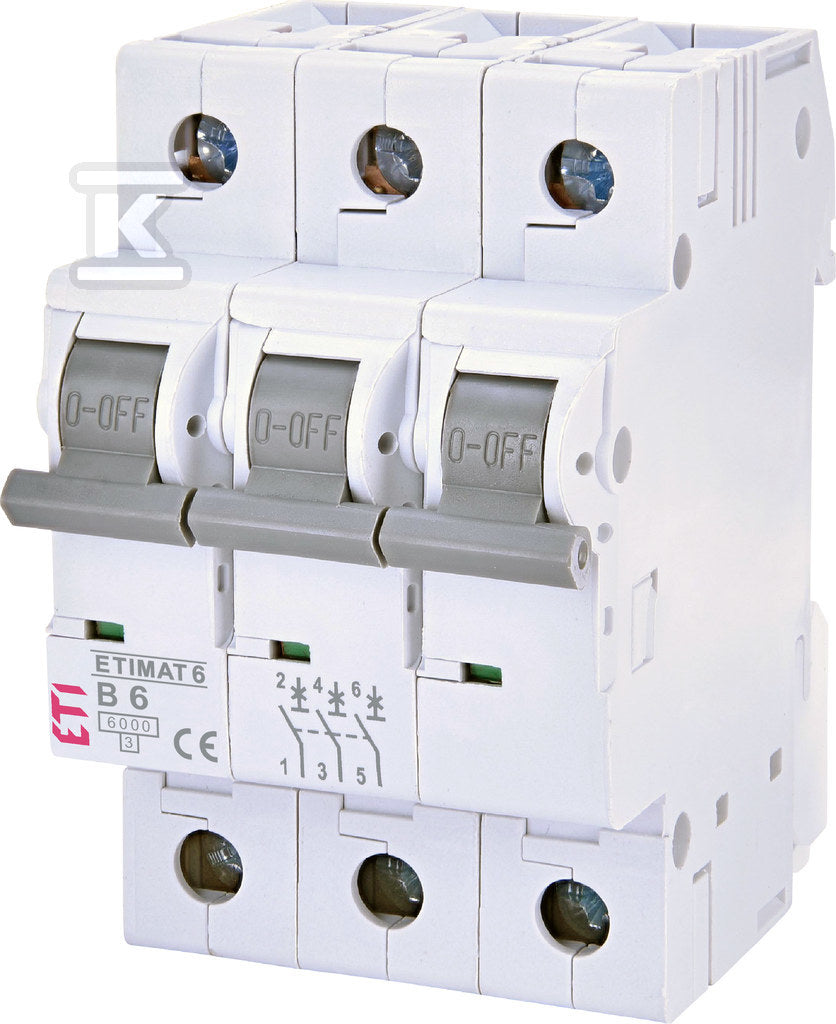

Wyłącznik nadprądowy ETIMAT 6 3p B6
Wyłącznik nadprądowy ETIMAT 6 3p B6
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 6 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B6 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 6A |
HAGER | ADD571 | 6 kA | 3 | 314 szt. |
239,11 złbrutto
194,40 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B6/3 |
EATON | CIG580 | 6 kA | 3 | 298 szt. |
245,63 złbrutto
199,70 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 6A 6000A TX3 |
LEGRAND | HEC453 | 10 kA | 3 | 33 szt. |
192,47 złbrutto
156,48 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-3 B 6A 3-biegunowy |
SCHNEIDER ELECTRIC | DSY585 | 6 kA | brak danych | 29 szt. |
153,50 złbrutto
124,80 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 6A, 25kA, AC | S303P-B6 |
ABB | DCU130 | 25 kA | 3 | na zamówienie |
940,85 złbrutto
764,92 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 6A charakterystyka B BKJ63Nd 3P B6 |
LS ELECTRIC | DJR588 | 6 kA | brak danych | na zamówienie |
78,57 złbrutto
63,88 złnetto
|
Zobacz |
Specyfikacja techniczna
26 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Głębokość wbudowania | 68 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 6 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | Inne |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,053 m / 0,073 m / 0,342 kg |
| Wyłącznik ETIMAT 6 oferuje szereg dodatkowych funkcji, które zwiększają jego funkcjonalność i ułatwiają montaż | Możliwość montażu styków pomocniczych (PS ETIMAT 10) oraz wyzwalacza wzrostowego (DA ETIMAT 10) pozwala na rozbudowę funkcjonalności wyłącznika i dostosowanie go do specyficznych potrzeb aplikacji. |
Opis
Wyłącznik nadprądowy ETIMAT 6 3p B6 o numerze katalogowym 002115512 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę ETI, seria ETIMAT. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.31 kg.
