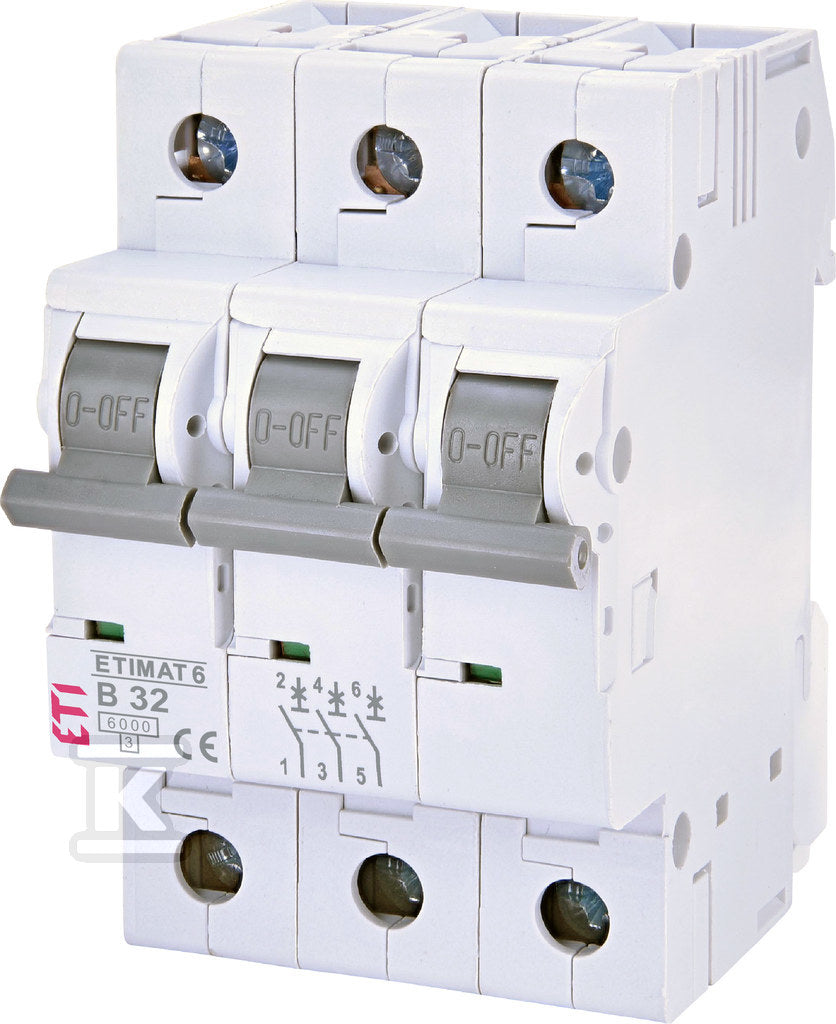

Wyłącznik nadprądowy ETIMAT 6 3p B32
Wyłącznik nadprądowy ETIMAT 6 3p B32
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 32 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B32 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B32/3 |
EATON | CIG559 | 6 kA | 3 | 635 szt. |
256,21 złbrutto
208,30 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B32-3 B 32A 3-biegunowy |
SCHNEIDER ELECTRIC | DSY582 | 6 kA | brak danych | 130 szt. |
154,49 złbrutto
125,60 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 32A 6000A TX3 |
LEGRAND | HEC459 | 10 kA | 3 | 39 szt. |
193,96 złbrutto
157,69 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 32A |
HAGER | ADD576 | 6 kA | 3 | 11 szt. |
229,52 złbrutto
186,60 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 32A, 20kA, AC | S303P-B32 |
ABB | DCU168 | brak danych | brak danych | na zamówienie |
979,95 złbrutto
796,71 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 32A charakterystyka B BKJ63Nd 3P B32 |
LS ELECTRIC | DJR437 | 6 kA | brak danych | na zamówienie |
78,57 złbrutto
63,88 złnetto
|
Zobacz |
Specyfikacja techniczna
25 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Głębokość wbudowania | 68 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 32 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | Inne |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,084 m / 0,052 m / 0,073 m / 0,342 kg |
Opis
Wyłącznik nadprądowy ETIMAT 6 3p B32 o numerze katalogowym 002115519 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę ETI, seria ETIMAT. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.08 m. Waga produktu wynosi 0.32 kg.
