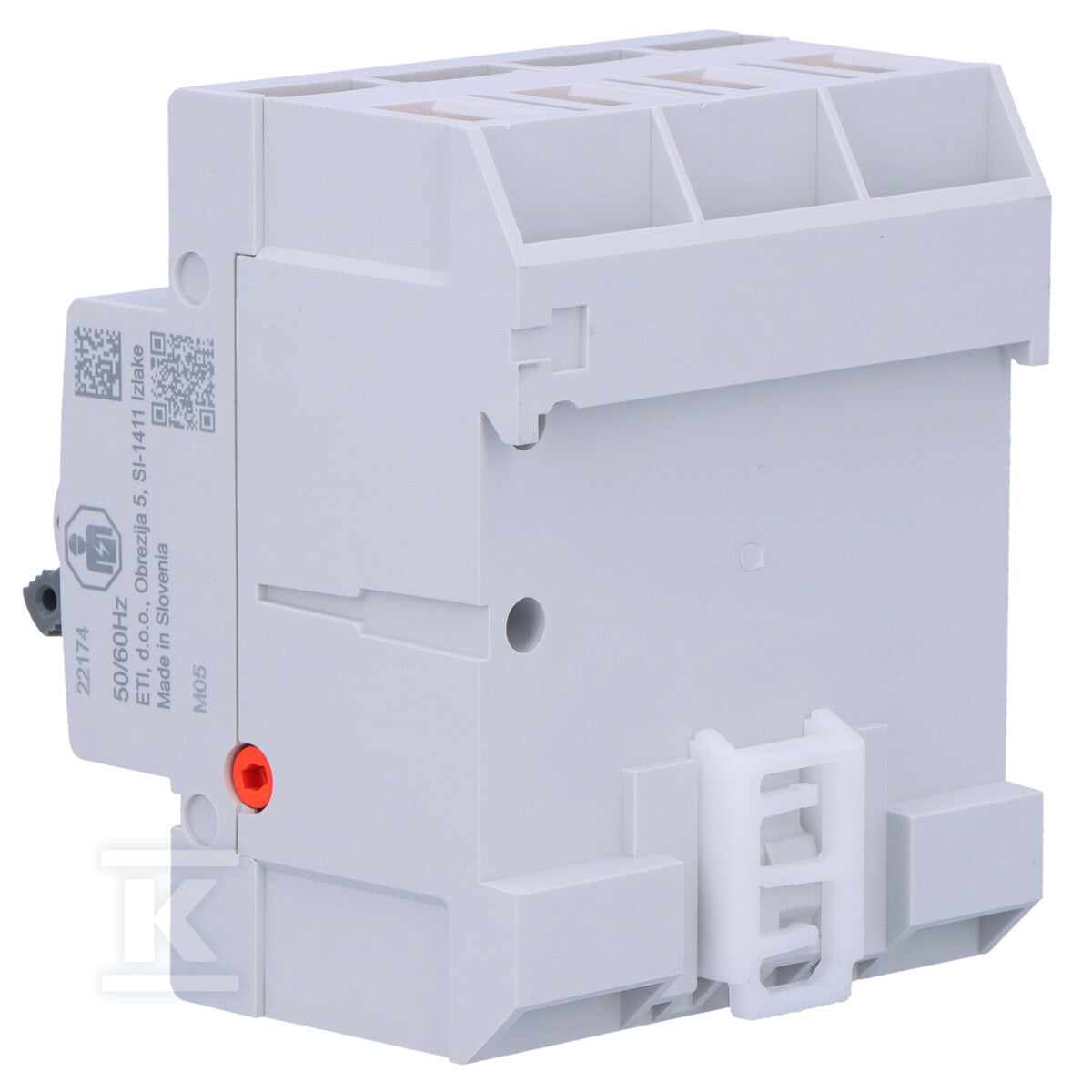

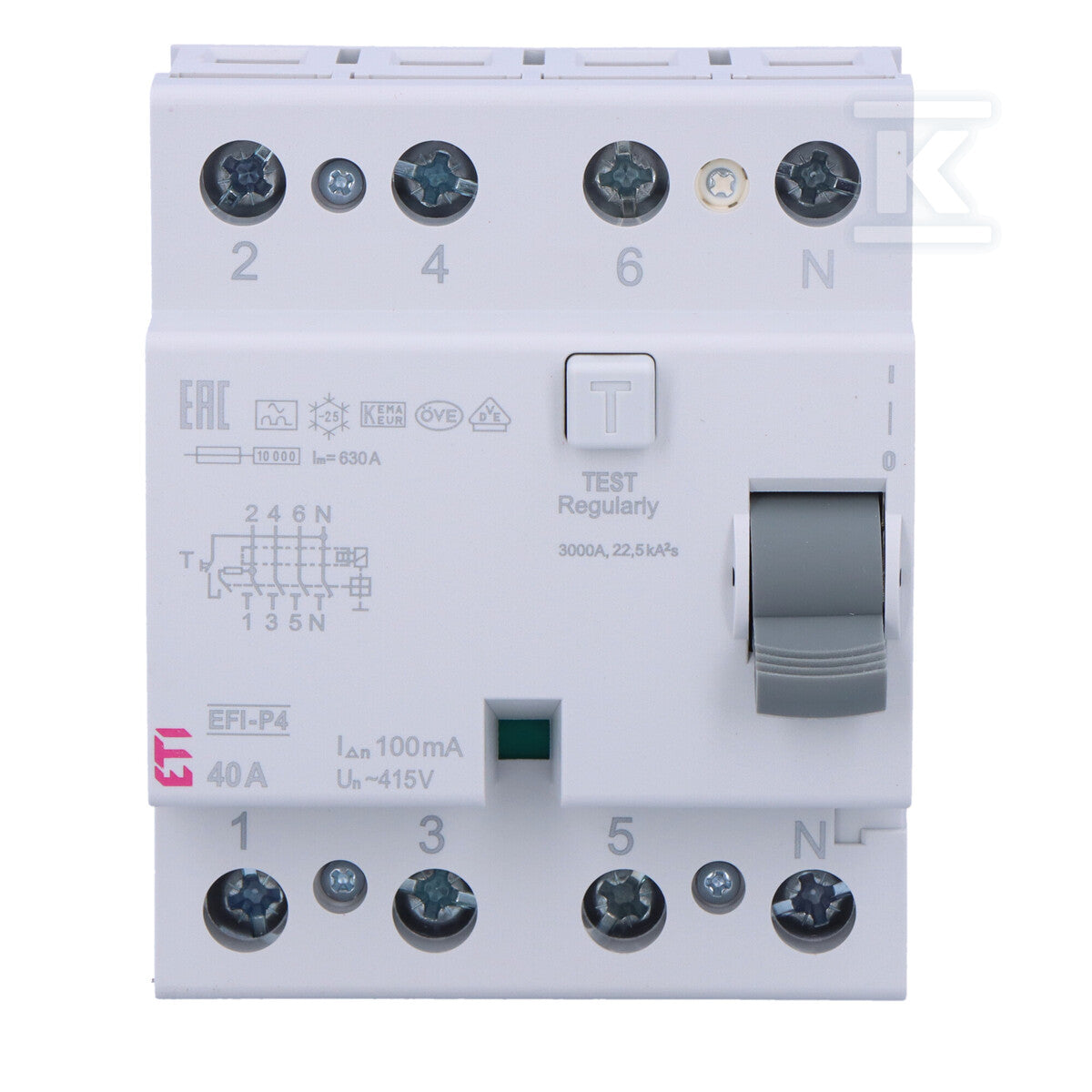

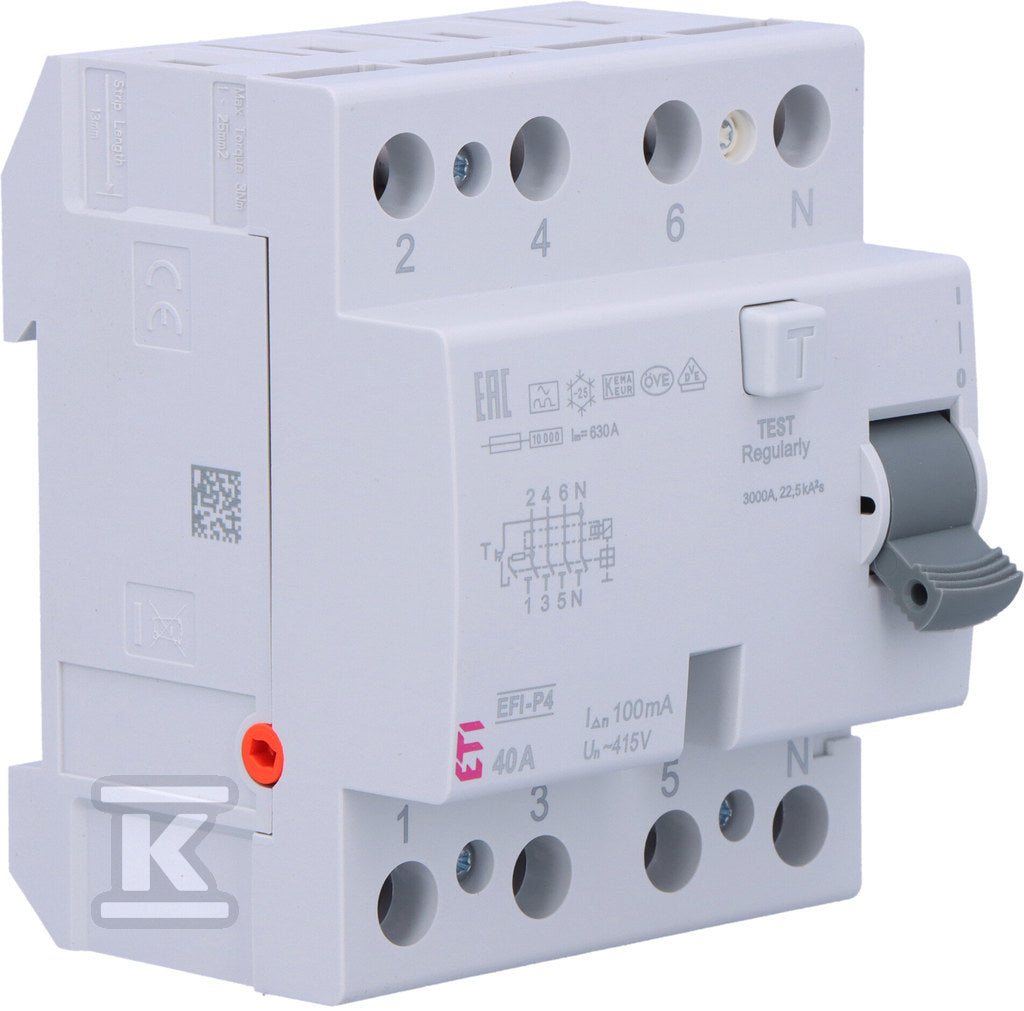

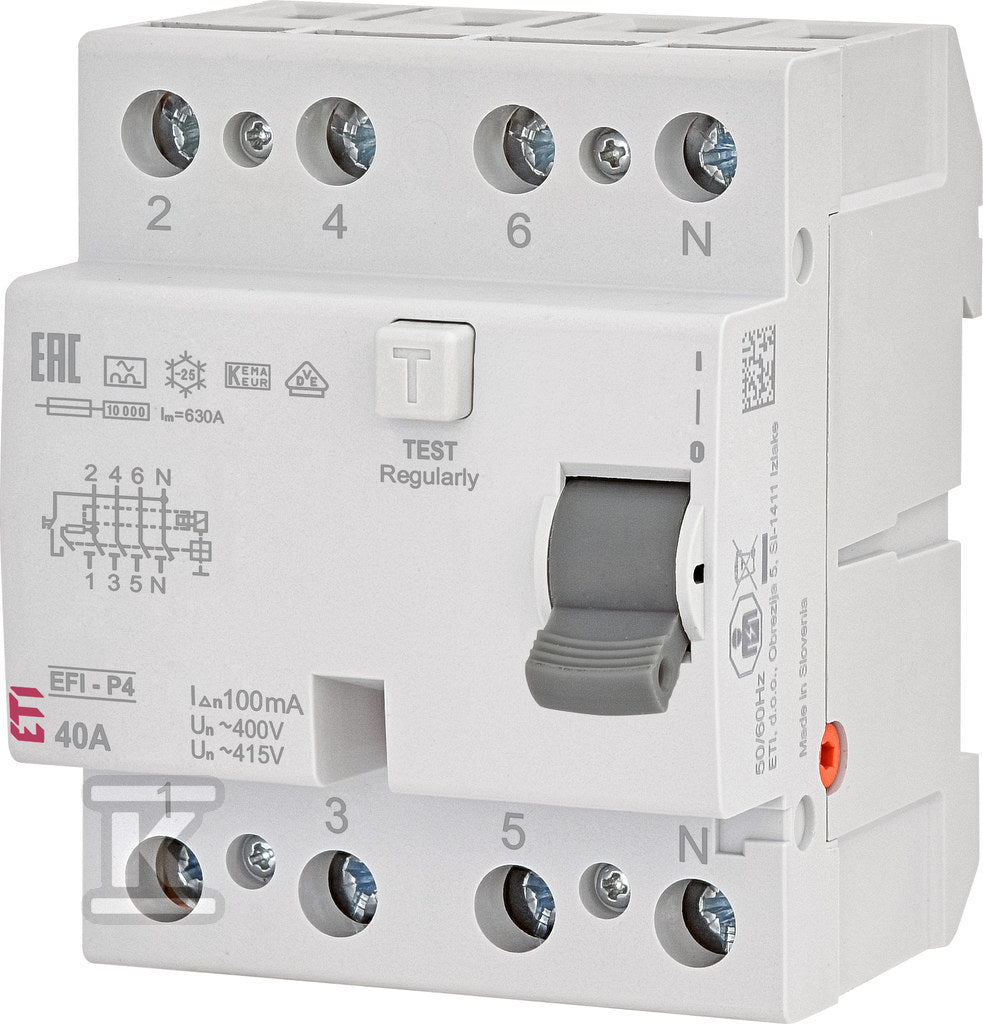

Wyłącznik różnicowoprądowy EFI-P4 A 40/0.1
Wyłącznik różnicowoprądowy EFI-P4 A 40/0.1
| Prąd znamionowy | 40 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | A |
Co oznacza 40 A 100 mA typ A?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przeciwpożarowa i zabezpieczenie grupy obwodów: 100 mA nie zapewnia ochrony przed porażeniem, ale wyłączy upływ, który mógłby spowodować pożar. Bywa stosowany jako stopień nadrzędny nad wyłącznikami 30 mA.
Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 6kA PF6-40/4/01-A |
EATON | CIG675 | typ A | 100 mA | 3 szt. |
930,25 złbrutto
756,30 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy iID-40-4-100-A 40A 4-biegunowy 100mA typ A |
SCHNEIDER ELECTRIC | GCO953 | typ A | 100 mA | na zamówienie |
848,70 złbrutto
690,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, A, 40A, 100mA, selektywny F204 A S-40/0.1 |
ABB | GAG476 | typ A | 100 mA | na zamówienie |
1.271,78 złbrutto
1.033,97 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 40A 100MA TYP A TX3 |
LEGRAND | HEC667 | typ A | 100 mA | na zamówienie |
1.213,21 złbrutto
986,35 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ETI
Izolowana szyna zbiorcza IZ10/L1NL2NL3N/12E
ETI
Izolowana szyna zbiorcza IZ16/L1NL2NL3N/54
ETI
Ogranicznik przepięć T1, T2 (B, C) - bez prądu upływu ETITEC SM T12 300/25 4+0
ETI
Wskaźnik obecności napięcia LED z gniazdami bezpiecznikowymi SON WTA-3G
Specyfikacja techniczna
17 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 68 mm |
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Odporność na udar prądowy | 0.4 kA |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Szerokość wyrażona liczbą modułów | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Znamionowy prąd różnicowy | 0.1 A |
| dł/szer/wys/waga/obj | 0,093 m / 0,076 m / 0,083 m / 0,308 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy EFI-P4 A 40/0.1 o numerze katalogowym 002061522 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę ETI. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.08 x 0.09 m. Waga produktu wynosi 0.31 kg.
