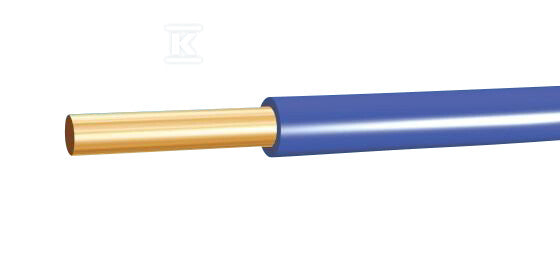

Przewód instalacyjny H05V-U (DY) 1x1,5 niebieski (100m)
Przewód instalacyjny H05V-U (DY) 1x1,5 niebieski (100m)
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 1 |
| Średnica żyły | 1.36 mm |
| Kolor izolacji | Niebieski |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 50 °C |
Co oznacza DY 1x1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód jednożyłowy z drutem (U: żyła jednodrutowa) w izolacji PVC, potocznie DY. Do układania w rurkach i listwach instalacyjnych oraz do połączeń w rozdzielnicach.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
35 parametrów z karty producenta| Bariera ochronna | Brak |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 50 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Identyfikacja żył | Brak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Brak |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 1 = jednodrutowa |
| Kolor izolacji | Niebieski |
| Liczba żył | 1 |
| Maksymalna temperatura żyły | 70 °C |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instalacjach stałych | 10.4 mm |
|---|---|
| Napięcie znamionowe U | 500 V |
| Napięcie znamionowe U0 | 300 V |
| Niska emisja dymów (zgodnie z IEC 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | tak |
| Olejoodporny (zgodnie z EN 60811-404) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Pancerz/zbrojenie | Brak |
| Przybliżona średnica zewnętrzna | 2.6 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Średnica żyły | 1.36 mm |
| Z przewodem ochronnym | nie |
| Znamionowy przekrój żyły | 1.5 mm2 |
| Żyła uziemiająca | nie |
| Żyły skręcone | nie |
| dł/szer/wys/waga/obj | 0,18 m / 0,18 m / 0,07 m / 1,9 kg / 0,002 m3 |
Opis
Przewód instalacyjny H05V-U (DY) 1x1,5 niebieski (100m) o numerze katalogowym   G-105446 w kategorii Przewody instalacyjne>Przewody jednożyłowe. Produkt wyprodukowany przez markę TOP Marki, seria H05V-U / DY. PRZEWÓD o wymiarach 0,07 x 0,18 x 0,18 m. Waga produktu wynosi 1,9 kg.
