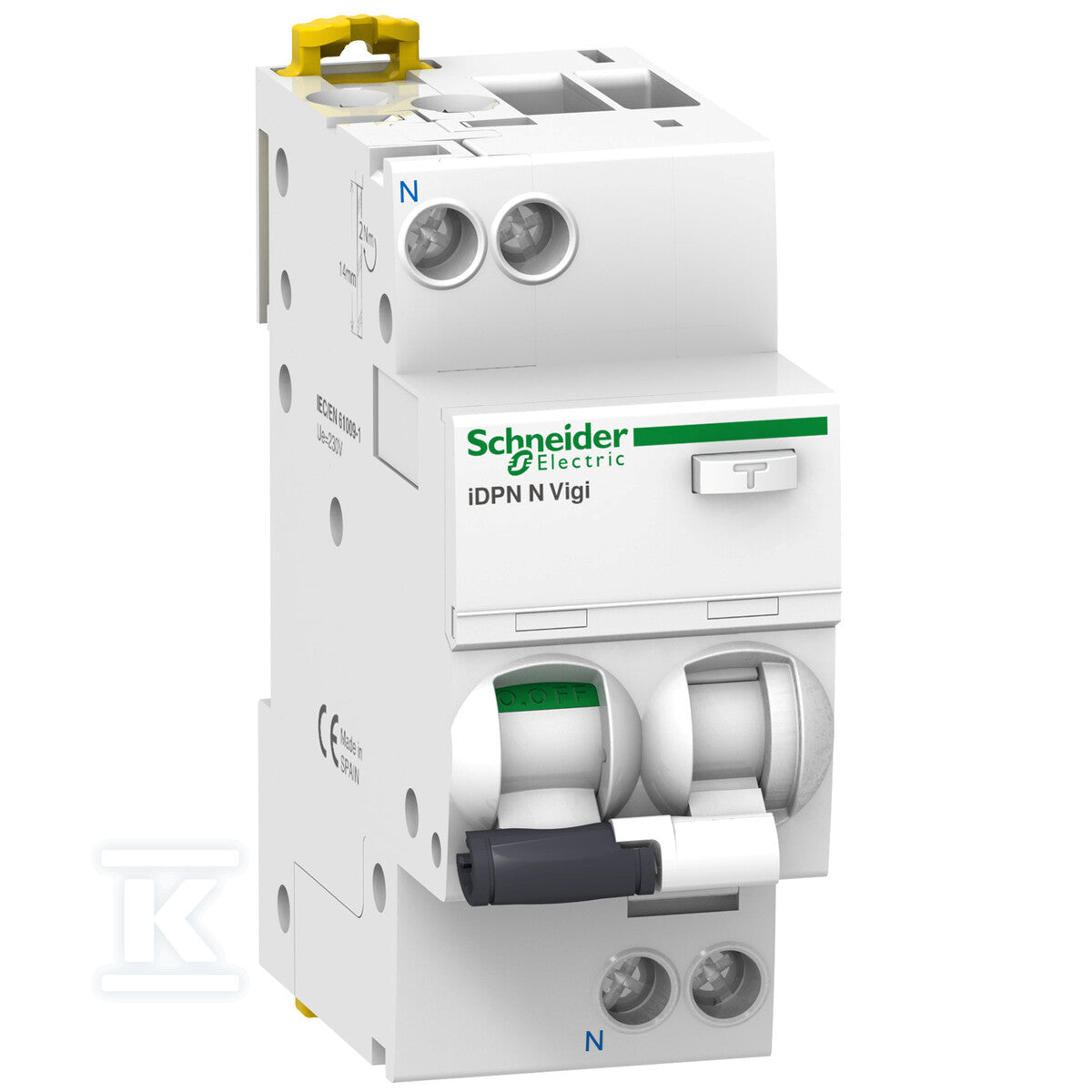

DPN N VIGI C32A, 30mA, typ AC, 1-polowy +N wyłącznik różnicowoprądowy z członem nadprądowym
DPN N VIGI C32A, 30mA, typ AC, 1-polowy +N wyłącznik różnicowoprądowy z członem nadprądowym
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 32 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C32?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-32/1N/C/003-MW |
EATON | ACB809 | brak danych | 2 | 10 szt. |
775,27 złbrutto
630,30 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M A C32/0.03 |
ETI | CQD245 | brak danych | 2 | na zamówienie |
548,52 złbrutto
445,95 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
35 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 400 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 32 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 16 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 10 mm2 |
|---|---|
| Rodzaj charakterystyki wyłączania | Inne |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 7.2 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -5 ... 60 °C |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,1 m / 0,085 m / 0,04 m / 0,226 kg |
| Kluczową zaletą tego modelu jest jego kompaktowa konstrukcja o szerokości 2 modułów, która pozwala na oszczędność miejsca w rozdzielni przy zachowaniu pełnej funkcjonalności 1P+N. Instalator doceni możliwość podłączenia przewodów o przekroju od 1 do 16 mm2 (jednodrutowe) lub 1 do 10 mm2 (wielożyłowe), co eliminuje konieczność stosowania dodatkowych końcówek w przypadku mniejszych kabli. Urządzenie wyposażono w zaawansowane systemy wizualizacji | Dwuczłonowa dźwignia – natychmiast informuje, czy wyzwalanie nastąpiło przez prąd zwarciowy/przeciążeniowy, czy też przez upływ prądu różnicowego. |
