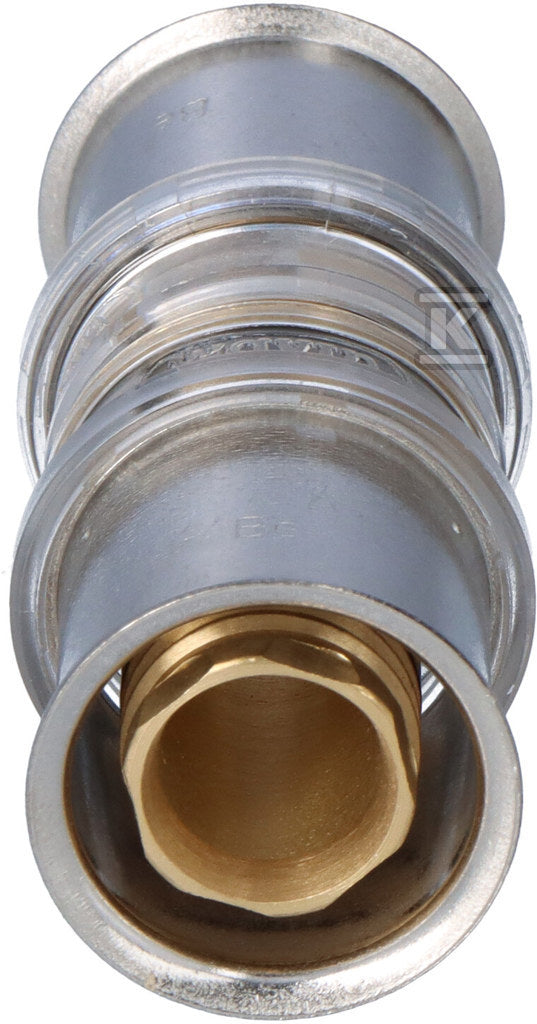

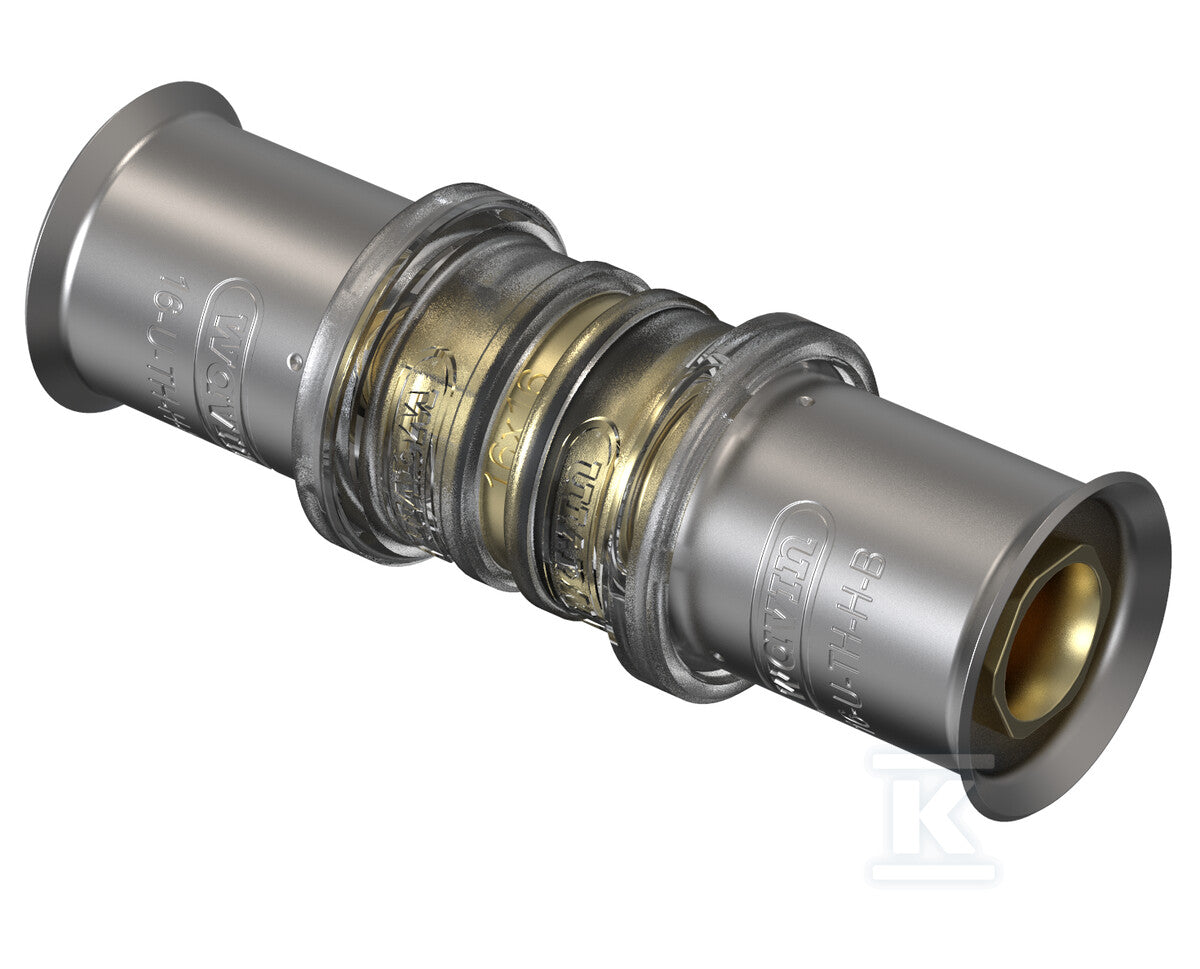

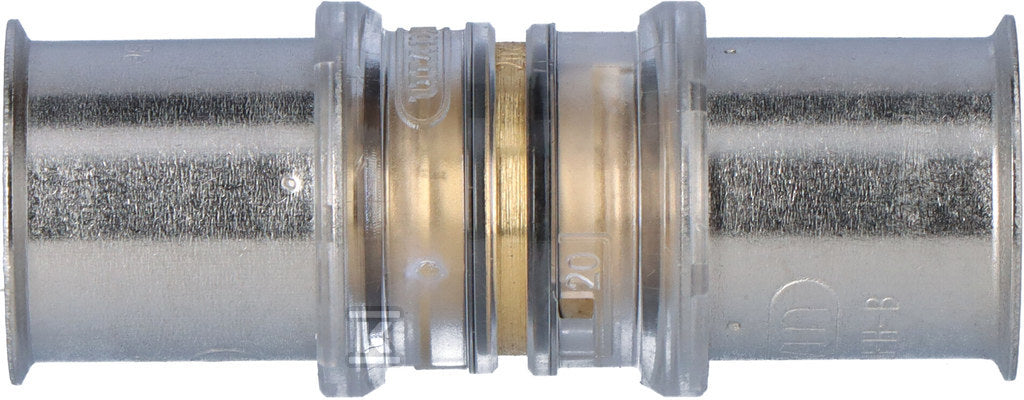

Złączka Tigris M5 fi 20
51,30 zł
Sale price
51,30 zł
Regular price
Skip to product information
Złączka Tigris M5 fi 20
Cena za szt.
51,30 złbrutto
41,71 złnettoVAT 23%, cena za szt.
Od ręki: 147 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości?
Przy zamówieniach projektowych wycenimy całą listę materiałów.
Zapytaj o ofertę
Zamów z listy indeksów
IndeksCIR196
Kod producenta 4063972
EAN4026294896941
SeriaTIGRIS
W skrócie
Pełna karta techniczna (62)DN 15
Średnica nominalna po...
Mosiądz
Materiał
Karta techniczna
62 parametry w 5 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Montaż i podłączenie
2 parametry
Kod profilu połączenia 1 (do szczęk zaciskowych)
Kilka
Kod profilu połączenia 2 (do szczęk zaciskowych)
Kilka
Warunki pracy
4 parametry
Maks. ciśnienie robocze przy maks. średniej temperaturze
10 bar
Maks. temperatura medium (ciągła)
70 °C
Minimalna temperatura medium (ciągła)
0,00 °C
Średnia temperatura (praca ciągła)
0 - 70 ... 0 - 70 °C
Wygląd i materiał
7 parametrów
Gatunek materiału połączenia 1
Inne
Gatunek materiału połączenia 2
Inne
Główny kolor złącza
Inne
Materiał
Mosiądz
Materiał połączenia 1
Mosiądz
Materiał połączenia 2
Mosiądz
Materiał uszczelki
Kauczuk monomeryczny etylen-propylen-dien (EDPM)
Wymiary i waga
14 parametrów
Długość
68 mm
Długość
68 mm
Długość połączenia 1
25,5 mm
Długość połączenia 2
25,5 mm
Długość robocza połączenia 1
25,5 mm
Długość robocza połączenia 2
25,5 mm
Szerokość
26 mm
Wysokość
26 mm
Waga
0,073 kg
Znormalizowany współczynnik wymiarów (SDR)
0
Średnica nominalna połączenia 1
DN 15
Średnica nominalna połączenia 2
DN 15
Średnica zewnętrzna rury połączenia 1
20 mm
Średnica zewnętrzna rury połączenia 2
20 mm
Pozostałe
35 parametrów
Certyfikat FM
nie
Certyfikat Gastec QA
nie
Certyfikat KIWA
tak
Certyfikat LPCB
nie
Certyfikat UL
nie
Certyfikat ULC
nie
Certyfikat VdS
nie
Grubość ściany połączenia 1
2,25 mm
Grubość ściany połączenia 2
2,25 mm
Klasa ciśnienia kołnierza
Inne
Klasa sztywności obwodowej
Inne
Kod konturu
Inne
Kąt łuku
0 °
Maksymalne ciśnienie robocze przy 20°C
10 bar
Model
Jednoczęściowy
Model mimośrodowy
nie
Model redukcyjny
nie
Model/kształt/forma
Prosty
Norma kołnierza
Inne
Obróbka powierzchni połączenia 1
Stan surowy
Obróbka powierzchni połączenia 2
Stan surowy
Połączenie 1
Mufa zaciskowa
Połączenie 2
Mufa zaciskowa
Rura systemowa
tak
Wartość Zeta
1,1
Wysoka wytrzymałość na rozciąganie
tak
Z izolacją termiczną
nie
Z kołnierzem oporowym
tak
Z odpowietrznikiem
nie
Z odpływem
nie
Z uszczelkami
tak
Zabezpieczenie powierzchni połączenia 1
Stan surowy
Zabezpieczenie powierzchni połączenia 2
Stan surowy
Zaślepiona
nie
Znak jakości Gastec QA
nie
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CIR196
- Kod producenta
- 4063972
- EAN
- 4026294896941
- Marka i seria
- WAVIN, seria TIGRIS
- Kategoria
- Systemy do C
- Jednostka sprzedaży
- szt.
- Stan
- 147 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Opis
Złączka Tigris M5 fi 20 o numerze katalogowym 4063972 w kategorii Kształtki Wavin Tigris, System Wavin Tigris. Produkt wyprodukowany przez markę WAVIN, seria TIGRIS. ZŁĄCZKA o wymiarach 0.03 x 0.02 x 0.07 m. Waga produktu wynosi 0.07 kg.
