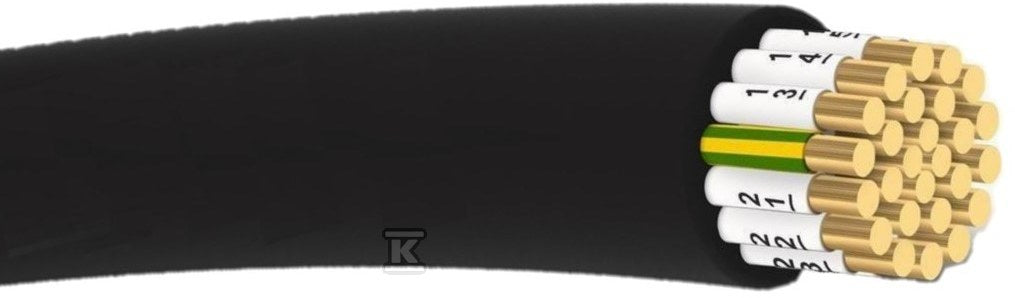

Kabel sygnalizacyjny YKSY żo 7x2,5 1kV bęben
Kabel sygnalizacyjny YKSY żo 7x2,5 1kV bęben
| Napięcie znamionowe U | 1 kV |
|---|---|
| Znamionowy przekrój żyły | 2.5 mm2 |
| Liczba żył | 7 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 319.796 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 50 °C |
Co oznacza 7x2,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 2,5 mm² stosuje się zwykle w obwodach gniazd z zabezpieczeniem 16 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Specyfikacja techniczna
68 parametrów z karty producenta| Bariera ochronna | Brak |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-3 | nie |
| Certyfikowany do zastosowań morskich | nie |
| Certyfikowany jako kabel do oświetlenia lotnisk | nie |
| Ciężar | 319.796 kg/km |
| Do instalacji podziemnych | tak |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 50 °C |
| Ekran | nie |
| Elementy światłowodowe | nie |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Cyfry |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Kabel z ochroną przed gryzoniami | nie |
| Kabel z uszczelnieniem promieniowym | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 1 = jednodrutowa |
| Kolor powłoki/izolacji | Czarny |
| Kształt żyły | Okrągły |
| Liczba żył | 7 |
| Liczba żył pomocniczych | 0 |
| Maksymalna temperatura żyły | 70 °C |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instalacjach stałych | 137 mm |
| Nadaje się jako przewód instalacyjny | tak |
| Napięcie znamionowe U | 1 kV |
|---|---|
| Napięcie znamionowe U0 | 0.6 kV |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporność na promieniowanie UV | tak |
| Odpowiedni jako kabel średniego napięcia | nie |
| Odpowiedni jako kabel wysokiego napięcia | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Pancerz/zbrojenie | Brak |
| Podtrzymanie funkcji zgodnie z EN 50200 | Brak |
| Podtrzymanie funkcji zgodnie z EN 50200 załącznik E | nie |
| Podtrzymanie funkcji zgodnie z IEC 60331-1 | Brak |
| Podtrzymanie funkcji zgodnie z IEC 60331-2 | Brak |
| Podtrzymanie funkcji zgodnie z IEC 60331-3 | Brak |
| Powłoka ołowiana | nie |
| Przybliżona średnica zewnętrzna | 13.7 mm |
| Rezystancja żyły przy 20 ° C | 7.41 Ohm/km |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Uszczelnienie promieniowe | nie |
| Uszczelnienie wzdłużne ekranu | nie |
| Uszczelnienie wzdłużne żyły | nie |
| Wewnętrzna warstwa półprzewodząca | nie |
| Z przewodem ochronnym | tak |
| Zewnętrzna warstwa półprzewodząca | nie |
| Zewnętrzna warstwa przewodząca | nie |
| Znamionowy przekrój żyły | 2.5 mm2 |
| Żyła koncentryczna | Brak |
| Żyła uziemiająca | nie |
| dł/szer/waga | 1 m / 0 m / 0,01 kg |
Opis
Kabel sygnalizacyjny YKSY żo 7x2,5 1kV bęben o numerze katalogowym G-128078 w kategorii Kable sygnalizacyjne 0,6/1kV, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę TOP Marki, seria YKSYŻO. KABEL o wymiarach 0.03 x 0.03 x 1 m. Waga produktu wynosi 0.35 kg.
