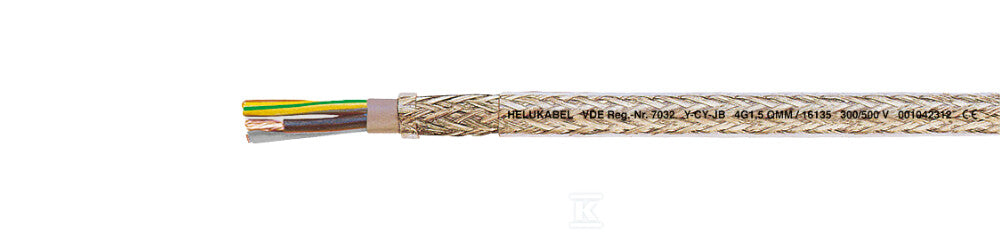

KABEL ELASTYCZNY 450/750V Y-CY-JB 4G120 QMM ŻYŁY KOLOR. EKRAN. METROWANY
KABEL ELASTYCZNY 450/750V Y-CY-JB 4G120 QMM ŻYŁY KOLOR. EKRAN. METROWANY
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 120 mm2 |
| Liczba żył | 4 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Kolor |
Co oznacza 4G120?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Cztery żyły: zwykle trzy fazy i przewód ochronno-neutralny PEN (w kablach zasilających) albo trzy fazy i PE dla odbiorników bez przewodu neutralnego. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
20 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Kolor |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Inne |
| Liczba żył | 4 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Napięcie znamionowe U | 500 V |
|---|---|
| Nierozprzestrzeniający płomienia | Nie |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Przybliżona średnica zewnętrzna | 56.7 mm |
| Znamionowy przekrój żyły | 120 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga/obj | 1 m / 0,068 m / 0,068 m / 8,453 kg / 0,005 m3 |
| Kabel Y-CY-JB 4G120 został zaprojektowany z myślą o trwałości i niezawodności. Składa się z | Żyły miedzianej niepobielanej, wielodrutowej giętkiej (klasa 5 wg DIN VDE 0295, BS 6360 i IEC 60228), co zapewnia dużą elastyczność i odporność na zmęczenie materiału podczas wielokrotnego zginania. |
| Dodatkowo, kabel charakteryzuje się | Znamionowym przekrojem żyły: 120 mm2. |
| Kabel ten doskonale sprawdza się w następujących sytuacjach | Przewody sterownicze w technice sterowania i regulacji. |
Opis
KABEL ELASTYCZNY 450/750V Y-CY-JB 4G120 QMM ŻYŁY KOLOR. EKRAN. METROWANY o numerze katalogowym   16474 w kategorii Niesklasyfikowane>Pozostałe. Produkt wyprodukowany przez markę HELUKABEL, seria Y-CY-JB. KABEL o wymiarach 0,07 x 0,07 x 1 m. Waga produktu wynosi 8,45 kg.
