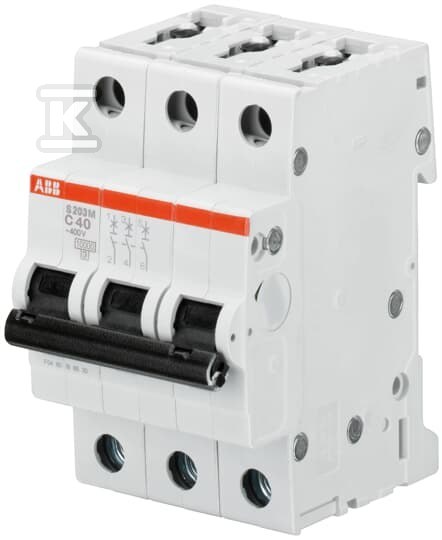

Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka Z, 10A, 10kA, AC | S203M-Z10
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka Z, 10A, 10kA, AC | S203M-Z10
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | Z |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów (całkowita) | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69 mm |
Co oznacza Z10 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | Z |
|---|---|
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 25 mm2 |
| Rodzaj napięcia | Inne |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 8.1 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,0525 m / 0,069 m / 0,375 kg |
Opis
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka Z, 10A, 10kA, AC | S203M-Z10 o numerze katalogowym   2CDS273001R0428 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200M. WYŁĄCZNIK o wymiarach 0,07 x 0,05 x 0,09 m. Waga produktu wynosi 0,38 kg.
