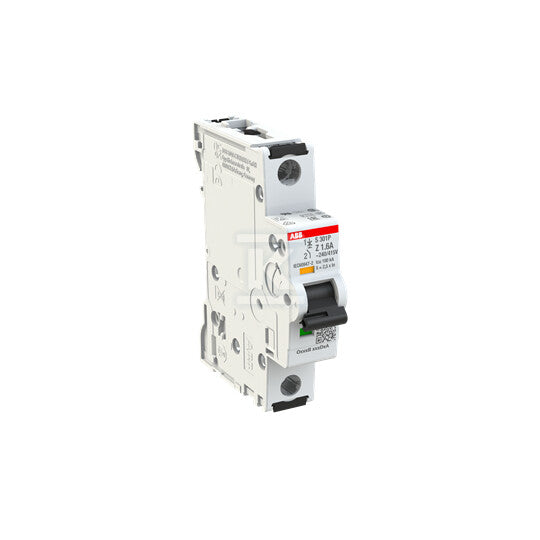

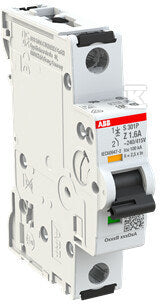

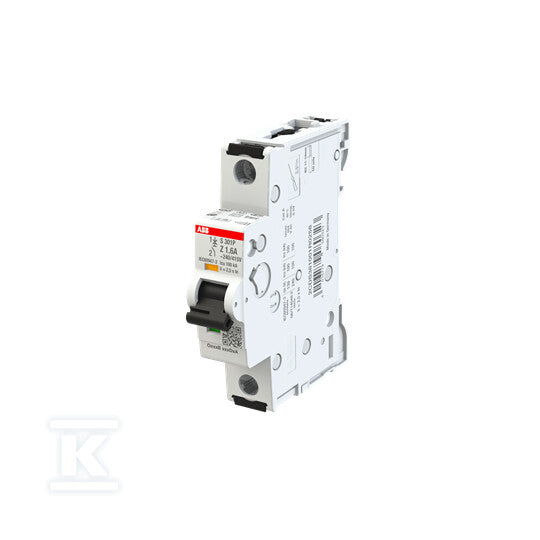

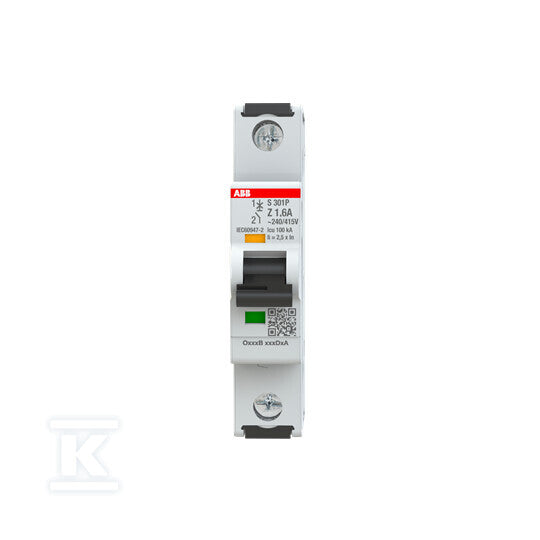

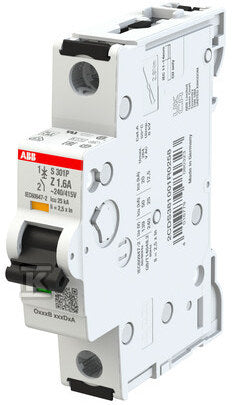

Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 1.6A, 25kA, AC | S301P-Z1.6
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 1.6A, 25kA, AC | S301P-Z1.6
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (27)Karta techniczna
27 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
2 parametry
Bieguny
3 parametry
Montaż i podłączenie
6 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- DCT914
- Kod producenta
-
- EAN
- 4016779080323
- Marka i seria
- ABB, seria S300P
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadmiarowo-prądowy, 1P, charakterys...DCT914
|

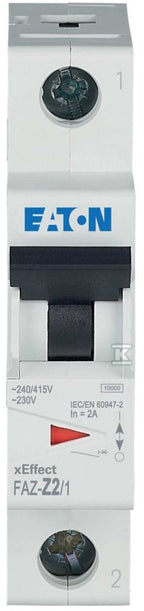

 EATON
Wyłącznik nadprądowy serii 10kA 1-biegunowy F...HCZ990
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy iC60L-Z2-1 Z 2A 1-biegunowyGCN512
|
|---|---|---|---|
| Charakterystyka | Z | Z | Z |
| Prąd znamionowy | 1,6 A | 2 A | 2 A |
| Liczba biegunów (całkowita) | 1 | 1 | 1 |
| Napięcie znamionowe | 240 V | 230 V | 230 V |
| Szerokość w modułach | 1 moduł | 1 moduł | 1 moduł |
| Głębokość wbudowania | 69 mm | 70,5 mm | 44,5 mm |
| Temperatura pracy | 0 ... 70 °C | -25 ... 75 °C | -35 ... 70 °C |
| Przewód jednodrutowy | 0,75 ... 35 mm² | 1 ... 25 mm² | 1 ... 25 mm² |
| Stopień ochrony | IP20 | IP20 | IP20 |
| Cena i dostępność |
380,46 złbrutto
309,32 złnetto
na zamówienie |
323,98 złbrutto
263,40 złnetto
40 szt. od ręki |
641,69 złbrutto
521,70 złnetto
2 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Co oznacza Z2 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Opis
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 1.6A, 25kA, AC | S301P-Z1.6 o numerze katalogowym   2CDS381001R0258 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę ABB, seria S300P. WYŁĄCZNIK o wymiarach 0,07 x 0,02 x 0,09 m. Waga produktu wynosi 0,12 kg.
