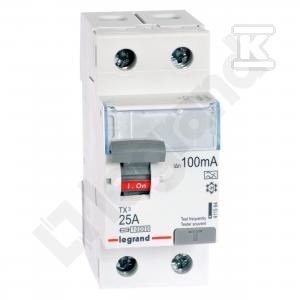

Wyłącznik różnicowoprądowy P 302 2P 25 A 100 mA typ A serii TX3
Wyłącznik różnicowoprądowy P 302 2P 25 A 100 mA typ A serii TX3
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 25 A |
|---|---|
| Liczba biegunów | 2 |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | A |
Co oznacza 25?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | A |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 2 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 250 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 35 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.1 A |
| dł/szer/wys/waga | 0,0356 m / 0,0889 m / 0,0778 m / 0,195 kg |
Opis
Wyłącznik różnicowoprądowy P 302 2P 25 A 100 mA typ A serii TX3 o numerze katalogowym 411564 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P30TX. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
