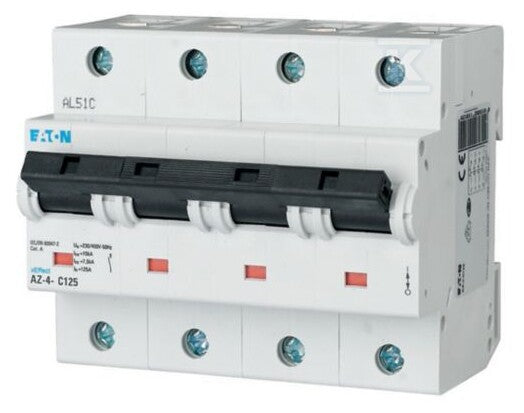

Wyłącznik nadprądowy 25kA, In=80A, charakterystyka B. 4-biegunowy. AZ-4-B80
Wyłącznik nadprądowy 25kA, In=80A, charakterystyka B. 4-biegunowy. AZ-4-B80
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 80 A |
| Liczba biegunów (całkowita) | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 6 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 75 mm |
| Kategoria przepięcia | 3 |
Co oznacza B80 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka B, 80A, 6kA, AC | S204-B80 |
ABB | DCT147 | 6 kA | brak danych | na zamówienie |
1.646,24 złbrutto
1.338,41 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej EVG-4PHAS/12MODUL
EATON
Szyna łączeniowa 3+N fazowa EVGK-3PHAS/N/8MODUL/LS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
25 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Głębokość wbudowania | 75 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 80 A |
| Przekrój przyłączanego przewodu jednodrutowego | 2.5 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 2.5 ... 50 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 6 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 20 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga/obj | 0,075 m / 0,108 m / 0,09 m / 0,944 kg / 0,001 m3 |
Opis
Wyłącznik nadprądowy 25kA, In=80A, charakterystyka B. 4-biegunowy. AZ-4-B80 o numerze katalogowym   174538 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę EATON, seria AZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0,09 x 0,11 x 0,08 m. Waga produktu wynosi 0,94 kg.
