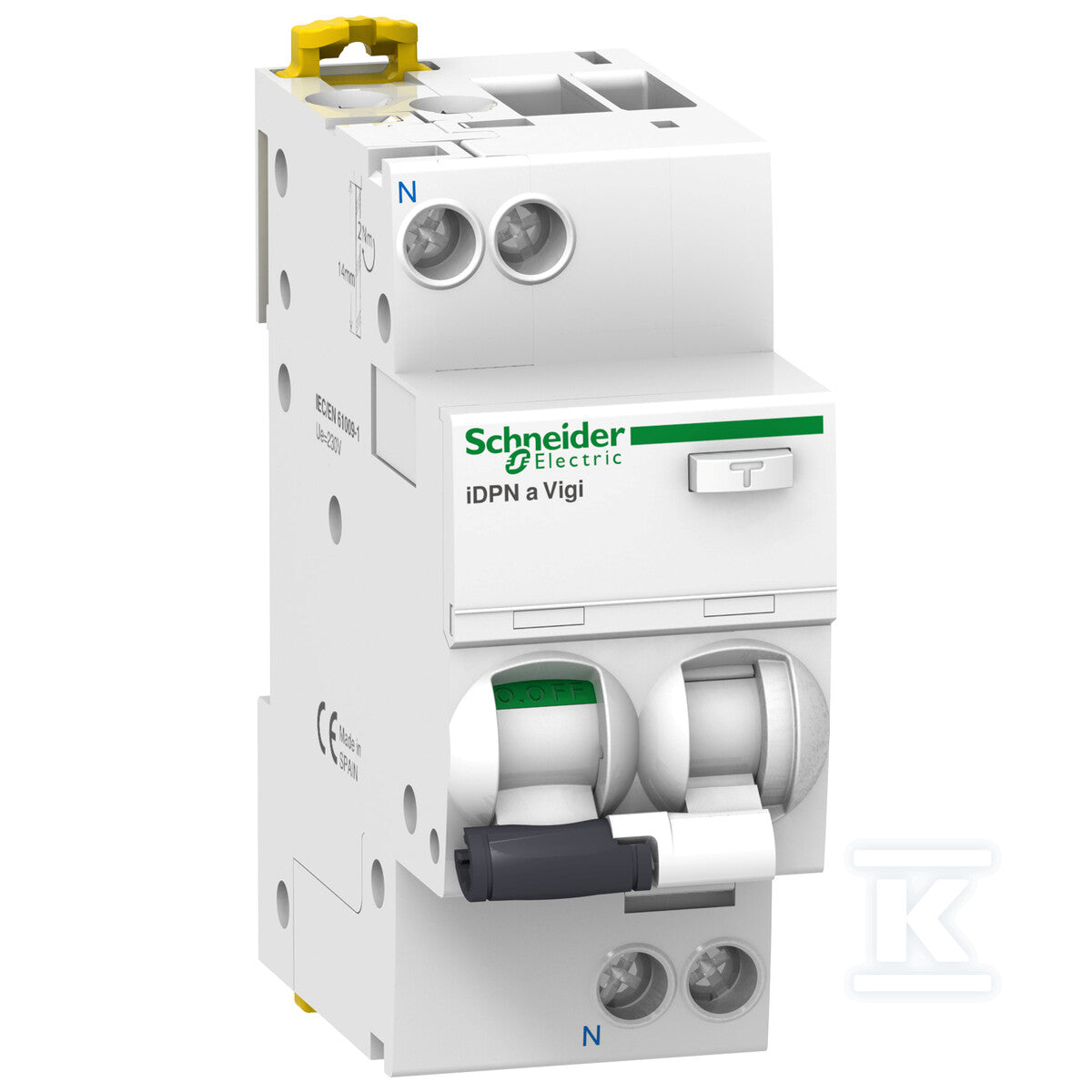

Wyłącznik kombinowany Acti9 iDPNaVigi-B10-30-A
Wyłącznik kombinowany Acti9 iDPNaVigi-B10-30-A
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów (całkowita) | 2 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 4.5 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B10?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka B, 10A, 6kA, 30mA, A, bezzwłoczny DS201 B10 A30 |
ABB | CJT168 | brak danych | 2 | na zamówienie |
623,17 złbrutto
506,64 złnetto
|
Zobacz |
 Wyłącznik różnicowonadprądowy P 312 2P B 10 A 30 mA typ A 10KA serii DX3 |
LEGRAND | CSL451 | brak danych | 4 | na zamówienie |
932,93 złbrutto
758,48 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna łączeniowa D9XFH3N24
SCHNEIDER ELECTRIC
Szyna sztyftowa Acti9 80A 3L+N 24 moduły
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
32 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 400 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 16 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 10 mm2 |
|---|---|
| Rodzaj charakterystyki wyłączania | Inne |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.9 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Z blokadą | tak |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 4.5 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 4.5 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,095 m / 0,078 m / 0,036 m / 0,225 kg |
| Jedną z najbardziej praktycznych cech tego modelu jest dwuczłonowa dźwignia sterująca, która natychmiast informuje o przyczynie wyłączenia. Jeśli dźwignia znajduje się się w pozycji pośredniej, oznacza to zadziałanie ochrony różnicowej (wyciek prądu), a jeśli całkowicie opadła – zadziałało zabezpieczenie nadprądowe (przeciążenie lub zwarcie). Dodatkowo, urządzenie wyposażono w system wskaźników optycznych | Visi-Trip (biało-czerwony) sygnalizuje elektryczne wyzwolenie urządzenia. |
| Przewody można podłączać bezpośrednio do zacisków | Przewody jednodrutowe: przekrój od 1 do 16 mm2. |
Opis
Wyłącznik kombinowany Acti9 iDPNaVigi-B10-30-A o numerze katalogowym A9D54610 w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.23 kg.
