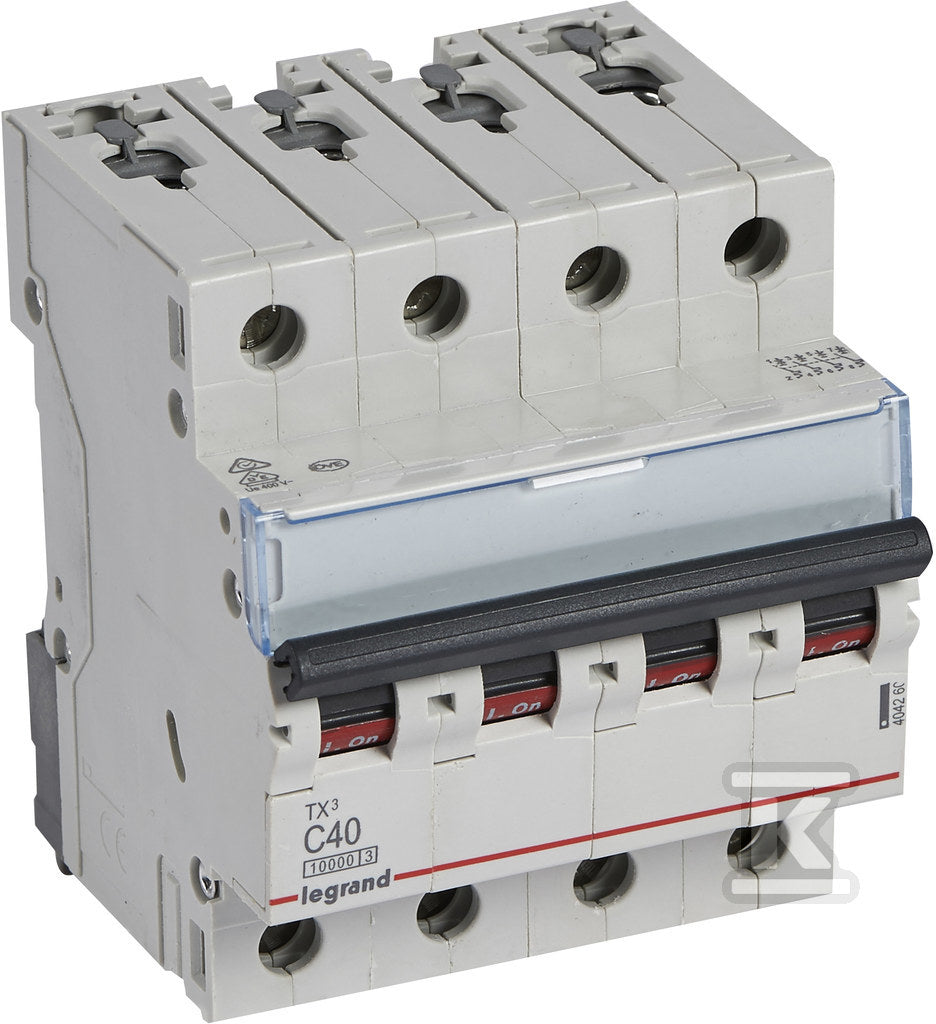

Wyłącznik nadprądowy S 314 4P C 40A 10000A TX3

LEGRANDWyłączniki nadprądowe 10kA

Wyłącznik nadprądowy S 314 4P C 40A 10000A TX3

Name: Wyłącznik nadprądowy S 314 4P C 40A 10000A TX3
Brand: LEGRAND
SKU: HEC617
Price: 510.01 PLN
Availability: OutOfStock

Cena za szt.

510,01 złbrutto 414,64 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksHEC617

Kod producenta 404260

EAN3414970394972

SeriaS31TX

Parametry kluczowePełna specyfikacja (25)

Charakterystyka wyzwalania	C
Prąd znamionowy	40 A
Liczba biegunów	3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	16 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	4
Stopień ochrony (IP)	IP20
Częstotliwość	50 Hz

Do pobrania

Co oznacza C40 16 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

40APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.

3PLiczba biegunówtory rozłączane

Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.

16kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy 6kA HN-C40/3	EATON	CIG624	6 kA	3	315 szt.	330,87 złbrutto 269,00 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 3p C40	ETI	CDK765	6 kA	3	92 szt.	192,00 złbrutto 156,10 złnetto	Zobacz
Wyłącznik nadprądowy Easy9 Pro EZ9F-C40-3 C 40A 3-biegunowy	SCHNEIDER ELECTRIC	DSY566	6 kA	brak danych	46 szt.	208,85 złbrutto 169,80 złnetto	Zobacz
Wyłącznik nadprądowy Icn=6000A 3P C 40A QuickConnect	HAGER	ADH714	6 kA	3	11 szt.	318,94 złbrutto 259,30 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 40A, 10kA, AC \| SU203M-C40	ABB	DCT690	10 kA	brak danych	na zamówienie	2.072,81 złbrutto 1.685,21 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 40A charakterystyka C BKJ63Nd 3P C40	LS ELECTRIC	DJR575	6 kA	brak danych	na zamówienie	108,67 złbrutto 88,35 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 3P, 80A 19 modułów BI3-3P-57 5 szt.

405,16 złbrutto 329,40 złnetto

LEGRAND Szyna grzebieniowa, 3P, 80A 12 modułów BI3-3PM1,5-54 na zamówienie

470,29 złbrutto 382,35 złnetto

LEGRAND Ogranicznik przepięć T2 20 KA 4P 42 szt.

516,12 złbrutto 419,61 złnetto

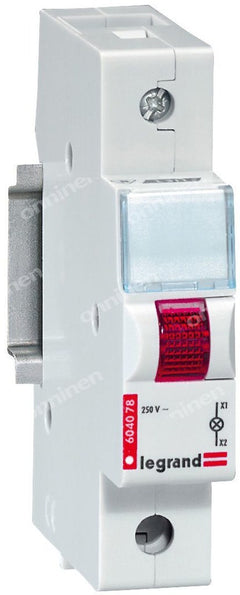

LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 100 szt.

81,22 złbrutto 66,03 złnetto

Specyfikacja techniczna

25 parametrów z karty producenta

Charakterystyka wyzwalania	C
Częstotliwość	50 Hz
Do instalacji podtynkowych	tak
Głębokość wbudowania	44 mm
Jednocześnie rozłączany biegun N	tak
Klasa ograniczenia energii	3
Liczba biegunów	3
Liczba biegunów (całkowita)	4
Liczba biegunów chronionych	4
Montaż podtynkowy	tak
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	500 V

Prąd znamionowy	40 A
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	4
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zdolność łączeniowa zgodnie z EN 60898	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	16 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
dł/szer/wys/waga	0,04 m / 0,03 m / 0,02 m / 0,4 kg

Opis

Wyłącznik nadprądowy S 314 4P C 40A 10000A TX3 o numerze katalogowym 404260 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S31TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.03 x 0.04 m. Waga produktu wynosi 0.4 kg.
