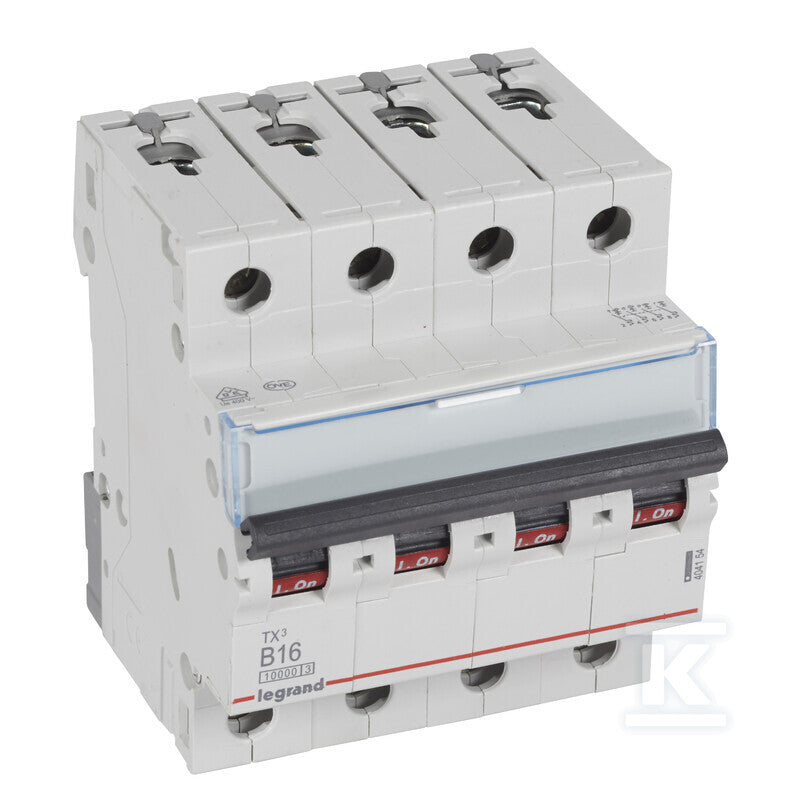

Wyłącznik nadprądowy S 314 4P B 16A 10000A TX3

LEGRANDWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy S 314 4P B 16A 10000A TX3

Name: Wyłącznik nadprądowy S 314 4P B 16A 10000A TX3
Brand: LEGRAND
SKU: HEC575
Price: 381.48 PLN
Availability: OutOfStock

Cena za szt.

381,48 złbrutto 310,15 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksHEC575

Kod producenta 404154

EAN3414970393258

SeriaS31TX

Parametry kluczowePełna specyfikacja (25)

Charakterystyka wyzwalania	B
Prąd znamionowy	16 A
Liczba biegunów	3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	16 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	4
Stopień ochrony (IP)	IP20
Częstotliwość	50 Hz

Do pobrania

Co oznacza B16 16 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

3PLiczba biegunówtory rozłączane

Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.

16kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P B 16A	PROF	DLZ936	6 kA	brak danych	3407 szt.	83,42 złbrutto 67,82 złnetto	Zobacz
Wyłącznik nadprądowy 6kA HN-B16/3	EATON	CIG558	6 kA	3	1906 szt.	187,21 złbrutto 152,20 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 3p B16	ETI	HDT091	6 kA	3	709 szt.	103,54 złbrutto 84,18 złnetto	Zobacz
Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-3 B 16A 3-biegunowy	SCHNEIDER ELECTRIC	DLS699	6 kA	brak danych	679 szt.	116,64 złbrutto 94,83 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 16A	HAGER	ADD573	6 kA	3	90 szt.	153,87 złbrutto 125,10 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 16A, 10kA, AC/DC \| S203M-B16UC	ABB	DCT554	10 kA	3	na zamówienie	780,51 złbrutto 634,56 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

LEGRAND Szyna grzebieniowa, 3P, 80A 19 modułów BI3-3P-57 5 szt.

405,16 złbrutto 329,40 złnetto

LEGRAND Szyna grzebieniowa, 3P, 80A 12 modułów BI3-3PM1,5-54 na zamówienie

470,29 złbrutto 382,35 złnetto

LEGRAND Ogranicznik przepięć T2 20 KA 4P 47 szt.

516,12 złbrutto 419,61 złnetto

LEGRAND Lampka sygnalizacyjna LED, L 311, czerwona 101 szt.

81,22 złbrutto 66,03 złnetto

Specyfikacja techniczna

25 parametrów z karty producenta

Charakterystyka wyzwalania	B
Częstotliwość	50 Hz
Do instalacji podtynkowych	tak
Głębokość wbudowania	44 mm
Jednocześnie rozłączany biegun N	tak
Klasa ograniczenia energii	3
Liczba biegunów	3
Liczba biegunów (całkowita)	4
Liczba biegunów chronionych	4
Montaż podtynkowy	tak
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	500 V

Prąd znamionowy	16 A
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	4
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zdolność łączeniowa zgodnie z EN 60898	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	16 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
dł/szer/wys/waga/obj	0,101 m / 0,078 m / 0,089 m / 0,516 kg / 0,001 m3

Opis

Wyłącznik nadprądowy S 314 4P B 16A 10000A TX3 o numerze katalogowym 404154 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S31TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.09 x 0.08 x 0.1 m. Waga produktu wynosi 0.52 kg.
