CVC993

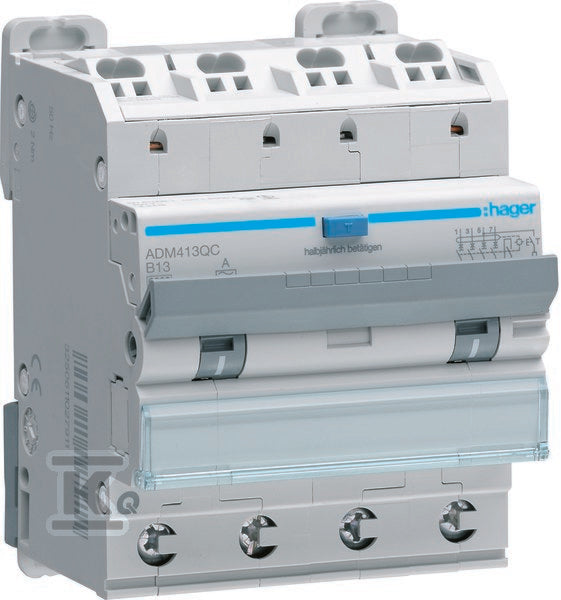

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA A QC/QB

2.023,35 zł
2.023,35 zł
Skip to product information
CVC993
  • CVC993
  • CVC993
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA A QC/QB
HAGERPozostałe

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA A QC/QB

Cena za szt.
2.023,35 złbrutto 1.645,00 złnettoVAT 23%, cena za szt.
Od ręki: 4 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCVC993
Kod producenta ADM413QC
EAN3250611027935
SeriaRCBO

W skrócie

Pełna karta techniczna (33)
B
Charakterystyka
13A
Prąd znamionowy
4P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
A
Typ
400V AC
Napięcie
4moduły
Szerokość

Karta techniczna

33 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
13 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
3 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

5 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III

Bieguny

4 parametry
Liczba biegunów
4
Liczba biegunów całkowita
4
Liczba biegunów chronionych
4
Jednocześnie rozłączany biegun N
nie

Montaż i podłączenie

6 parametrów
Szerokość w modułach
4 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
70 mm
Do instalacji podtynkowych
tak
Montaż podtynkowy
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 16 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
92 mm
Szerokość
71 mm
Wysokość
73 mm
Waga
0,422 kg

Pozostałe

3 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
tak

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

92 mm 71 mm 73 mmwaga 0,422 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CVC993
Kod producenta
 ADM413QC
EAN
3250611027935
Marka i seria
HAGER, seria RCBO
Jednostka sprzedaży
szt.
Stan
4 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Co oznacza B13 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

13APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

4PLiczba biegunówtory rozłączane

Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M 17 szt.
206,64 złbrutto 168,00 złnetto
 HAGER Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm 7 szt.
275,40 złbrutto 223,90 złnetto
 HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 51 szt.
1.944,63 złbrutto 1.581,00 złnetto
 HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 61 szt.
146,49 złbrutto 119,10 złnetto

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 13A/30mA A QC/QB o numerze katalogowym  ADM413QC w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę HAGER, seria RCBO. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
