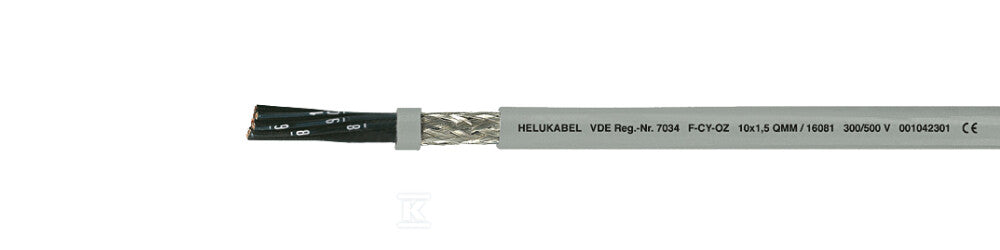

Przewód sterowniczy F-CY-JZ 8G1 500V żyły czarne, numerowany, ekranowany
Przewód sterowniczy F-CY-JZ 8G1 500V żyły czarne, numerowany, ekranowany
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 8 |
| Kolor powłoki/izolacji | Szary |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -10 ... 80 °C |
| Ekran wspólny | Oplot |
Co oznacza 8G1?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Specyfikacja techniczna
23 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -10 ... 80 °C |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Cyfry |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Szary |
| Liczba żył | 8 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
|---|---|
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Napięcie znamionowe U | 500 V |
| Napięcie znamionowe U0 | 300 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Przybliżona średnica zewnętrzna | 10 mm |
| Znamionowy przekrój żyły | 1 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga | 1 m / 0,011 m / 0,011 m / 0,197 kg |
| Ten przewód znajduje szerokie zastosowanie w | Przemysł maszynowy: jako przewód sterowniczy w obwodach sterowania i regulacji. |
Opis
Przewód sterowniczy F-CY-JZ 8G1 500V żyły czarne, numerowany, ekranowany o numerze katalogowym 16376 w kategorii Kable do automatyki i transmisji danych, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę HELUKABEL, seria F-CY-JZ. PRZEWÓD o wymiarach 0.01 x 0.01 x 1 m. Waga produktu wynosi 0.2 kg.
