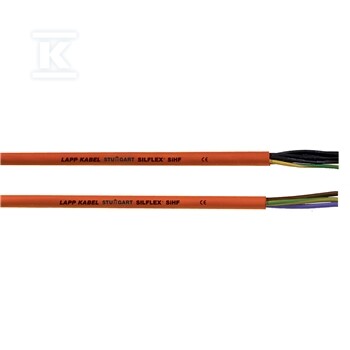

Przewód silikonowy OLFLEX HEAT 180 SIHF 5G1,5
Przewód silikonowy OLFLEX HEAT 180 SIHF 5G1,5
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 5 |
| Ciężar | 163 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -60 ... 180 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 180 °C |
| Gatunek materiału powłoki zewnętrznej | Guma - silikon (SIR) |
| Geometria kabla | Okrągły |
Co oznacza 5G1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Pięć żył: trzy fazy, neutralny i ochronny (L1, L2, L3, N, PE). Do obwodów trójfazowych: płyta indukcyjna, pompa ciepła, ładowarka samochodu, zasilanie rozdzielnicy. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Specyfikacja techniczna
56 parametrów z karty producenta| Bezhalogenowy (zgodnie z EN 60754-1/2) | tak |
|---|---|
| Bezhalogenowy EN 50267-2-2 | tak |
| Bezhalogenowy zgodnie z EN 60754-1/2 | tak |
| Bezhalogenowy zgodnie z IEC 60754-1 | tak |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 163 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -60 ... 180 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 180 °C |
| Ekran | nie |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Brak |
| Element nośny | Brak |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Guma - silikon (SIR) |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Kolor |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Brak |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Inne |
| Liczba żył | 5 |
| Materiał izolacji żyły | Inne |
| Materiał powłoki zewnętrznej | Inne |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 144 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 38.4 mm |
|---|---|
| Model | Okrągły |
| Model/kształt/forma | Okrągły |
| Napięcie znamionowe U | 500 V |
| Napięcie znamionowe U0 | 300 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporność na skręcanie | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | tak |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporne (zgodnie z EN 60811-2-1) | nie |
| Olejoodporny (zgodnie z EN 60811-404) | tak |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 9.6 mm |
| Rodzaj powierzchni żyły | Cynowanie |
| Struktura skrętki | Inne |
| Z przewodem ochronnym | tak |
| Znamionowy przekrój żyły | 1.5 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga | 1 m / 0,0096 m / 0,0096 m / 0,163 kg |
| Ten przewód silikonowy znajduje szerokie zastosowanie w przemyśle, gdzie panują ekstremalne warunki temperaturowe | Przemysł metalurgiczny: Odlewnie, huty stali – odporność na wysokie temperatury i kontakt z gorącymi powierzchniami. |
| Dzięki swojej konstrukcji przewód OLFLEX HEAT 180 SiHF oferuje szereg korzyści | Szeroki zakres temperatur pracy: od -50°C do +180°C – możliwość stosowania w ekstremalnych warunkach termicznych. |
Opis
Przewód silikonowy OLFLEX HEAT 180 SIHF 5G1,5 o numerze katalogowym 00460163 w kategorii Przewody ciepłoodporne, Kable ognioodporne i bezhalogenowe. Produkt wyprodukowany przez markę LAPP, seria OLFLEX HEAT. PRZEWÓD o wymiarach 0.01 x 0.01 x 1 m. Waga produktu wynosi 0.16 kg.
