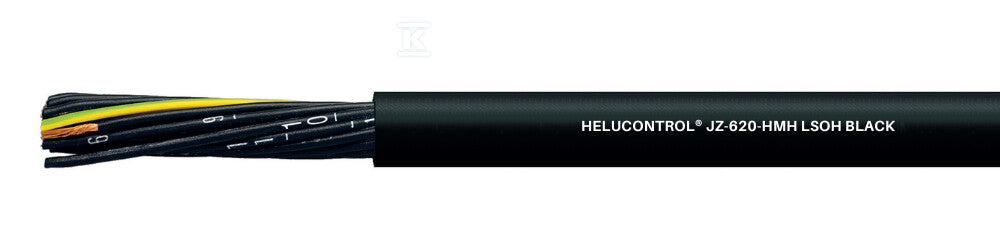

PRZEWÓD CZARNY ELASTYCZNY 0,6/1 kV JZ-620-HMH LS0H 4G2,5 QMM BEZHALOGENOWY, B2ca
PRZEWÓD CZARNY ELASTYCZNY 0,6/1 kV JZ-620-HMH LS0H 4G2,5 QMM BEZHALOGENOWY, B2ca
| Napięcie znamionowe U | 1000 V |
|---|---|
| Znamionowy przekrój żyły | 2.5 mm2 |
| Liczba żył | 4 |
| Kolor powłoki/izolacji | Czarny |
| Ciężar | 214 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 70 °C |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Cyfry |
Co oznacza 4G2,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Cztery żyły: zwykle trzy fazy i przewód ochronno-neutralny PEN (w kablach zasilających) albo trzy fazy i PE dla odbiorników bez przewodu neutralnego. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 2,5 mm² stosuje się zwykle w obwodach gniazd z zabezpieczeniem 16 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Kabel energetyczny na napięcie 0,6/1 kV: do zasilania budynków, rozdzielnic i odbiorników, także do układania w ziemi (gdy pozwala na to budowa kabla).
Specyfikacja techniczna
41 parametrów z karty producenta| Bezhalogenowy zgodnie z IEC 60754-1 | tak |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-2 | tak |
| Ciężar | 214 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 70 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Cyfry |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Klasa emisji dymu wg EN 13501-6 | s1a |
| Klasa kwasowości wg EN 13501-6 | a1 |
| Klasa reakcji na ogień wg EN 13501-6 | B2ca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | d0 |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Kształt żyły | Okrągły |
| Liczba żył | 4 |
| Materiał izolacji żyły | Inne |
| Materiał powłoki zewnętrznej | Inne |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 163.5 mm |
|---|---|
| Min. dopuszczalny promień zginania w instalacjach stałych | 54.5 mm |
| Napięcie znamionowe U | 1000 V |
| Napięcie znamionowe U0 | 600 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | tak |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | tak |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 10.9 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Z przewodem ochronnym | tak |
| Znamionowy przekrój żyły | 2.5 mm2 |
| Żyła uziemiająca | nie |
| dł/szer/wys/waga | 1 m / 0,0111 m / 0,0111 m / 0,214 kg |
| Przewód JZ-620-HMH został zaprojektowany z myślą o uniwersalności i trwałości. Jego budowa obejmuje | Żyły: Miedziane, wielodrutowe klasy 5 (DIN VDE 0295/IEC 60228), zapewniające elastyczność i niezawodność połączeń. |
| Przewód HELUCONTROL® JZ-620-HMH znajduje zastosowanie w szerokim zakresie instalacji | Budynki użyteczności publicznej: Biurowce, szpitale, szkoły, lotniska – wszędzie tam, gdzie wymagane jest wysokie bezpieczeństwo pożarowe. |
| Spełnia wymagania norm | IEC 60332-1-2 (ognioodporność) |
Opis
PRZEWÓD CZARNY ELASTYCZNY 0,6/1 kV JZ-620-HMH LS0H 4G2,5 QMM BEZHALOGENOWY, B2ca o numerze katalogowym   18051988 w kategorii Niesklasyfikowane>Pozostałe. Produkt wyprodukowany przez markę HELUKABEL, seria HELUCONTROL JZ-620-HMH LS0H BLACK/OZ-620-HMH LS0H BLACK. PRZEWÓD o wymiarach 0,01 x 0,01 x 1 m. Waga produktu wynosi 0,21 kg.
