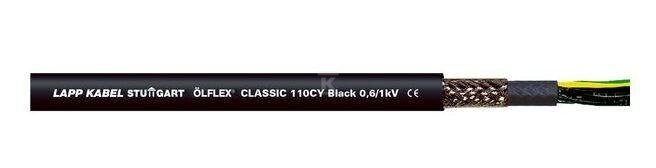

Przewód sterowniczy OLFLEX CLASSIC 110 CY BK 0,6/1kV 12G1 elastyczny,UV odporny, ekranowany
Przewód sterowniczy OLFLEX CLASSIC 110 CY BK 0,6/1kV 12G1 elastyczny,UV odporny, ekranowany
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 1 kV |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 12 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 522 kg/km |
| Długość | 400 mm |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
Co oznacza 12G1?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Kabel energetyczny na napięcie 0,6/1 kV: do zasilania budynków, rozdzielnic i odbiorników, także do układania w ziemi (gdy pozwala na to budowa kabla).
Specyfikacja techniczna
61 parametrów z karty producenta| Bezhalogenowy (zgodnie z EN 60754-1/2) | nie |
|---|---|
| Bezhalogenowy EN 50267-2-2 | nie |
| Bezhalogenowy zgodnie z EN 60754-1/2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 522 kg/km |
| Długość | 400 mm |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 70 °C |
| Ekran | tak |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Oplot |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Grubość materiału | 3 mm |
| Identyfikacja żył | Cyfry |
| Identyfikacja żył głównych | Cyfry |
| Identyfikacja żyły zgodnie z HD 308 S2 | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 12 |
| Liczba żył głównych | 12 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 328 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 98.4 mm |
|---|---|
| Moment oporowy ly (wskaźnik wytrzymałości przy zginaniu) | 3.9943 cm4 |
| Moment oporowy lz (wskaźnik wytrzymałości przy zginaniu) | 13.1098 cm4 |
| Napięcie znamionowe U | 1 kV |
| Napięcie znamionowe U0 | 0.6 kV |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporne (zgodnie z EN 60811-2-1) | nie |
| Olejoodporny (zgodnie z EN 60811-404) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 16.4 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Struktura skrętki | Inne |
| System utrzymania sprawności działania E30, E90 w czasie pożaru | nie |
| Szerokość | 50 mm |
| Szerokość szczeliny | 22 mm |
| Wysokość | 30 mm |
| Z przewodem ochronnym | tak |
| Z zazębieniami | nie |
| Znamionowy przekrój żyły | 1 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga | 1 m / 0,0164 m / 0,0164 m / 0,522 kg |
Opis
Przewód sterowniczy OLFLEX CLASSIC 110 CY BK 0,6/1kV 12G1 elastyczny,UV odporny, ekranowany o numerze katalogowym 1121280 w kategorii Kable do automatyki i transmisji danych, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę LAPP, seria OLFLEX CLASSIC CY. PRZEWÓD o wymiarach 0.02 x 0.02 x 1 m. Waga produktu wynosi 0.52 kg.
