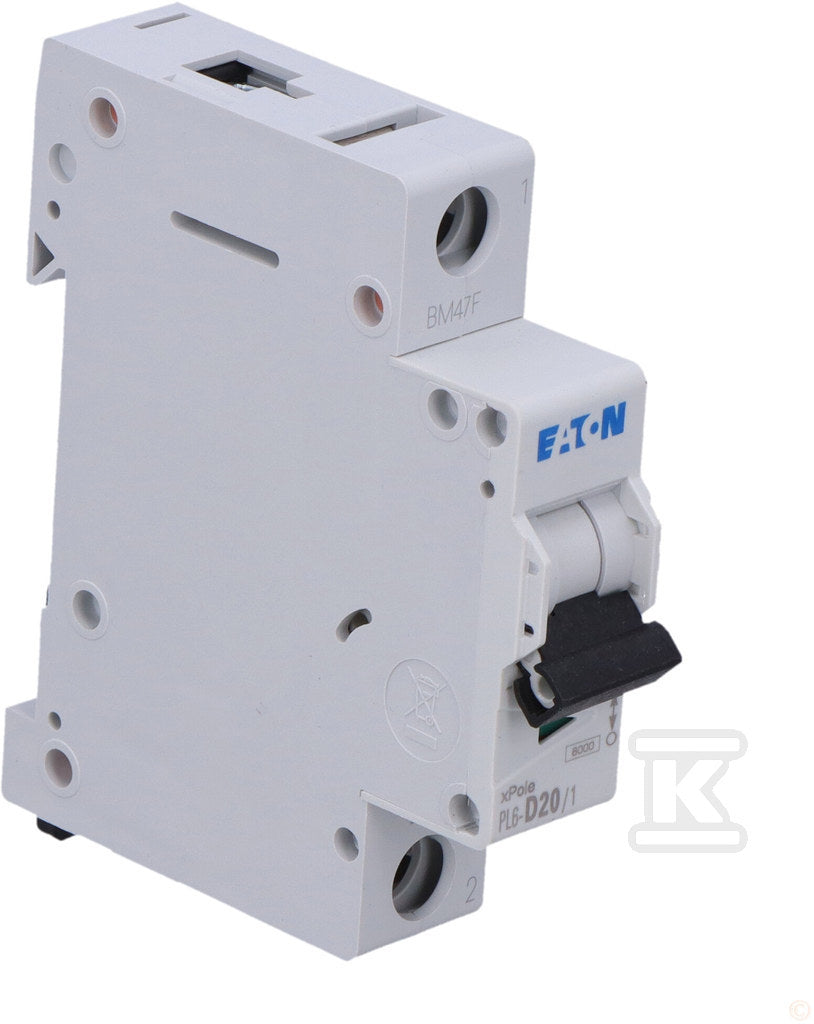

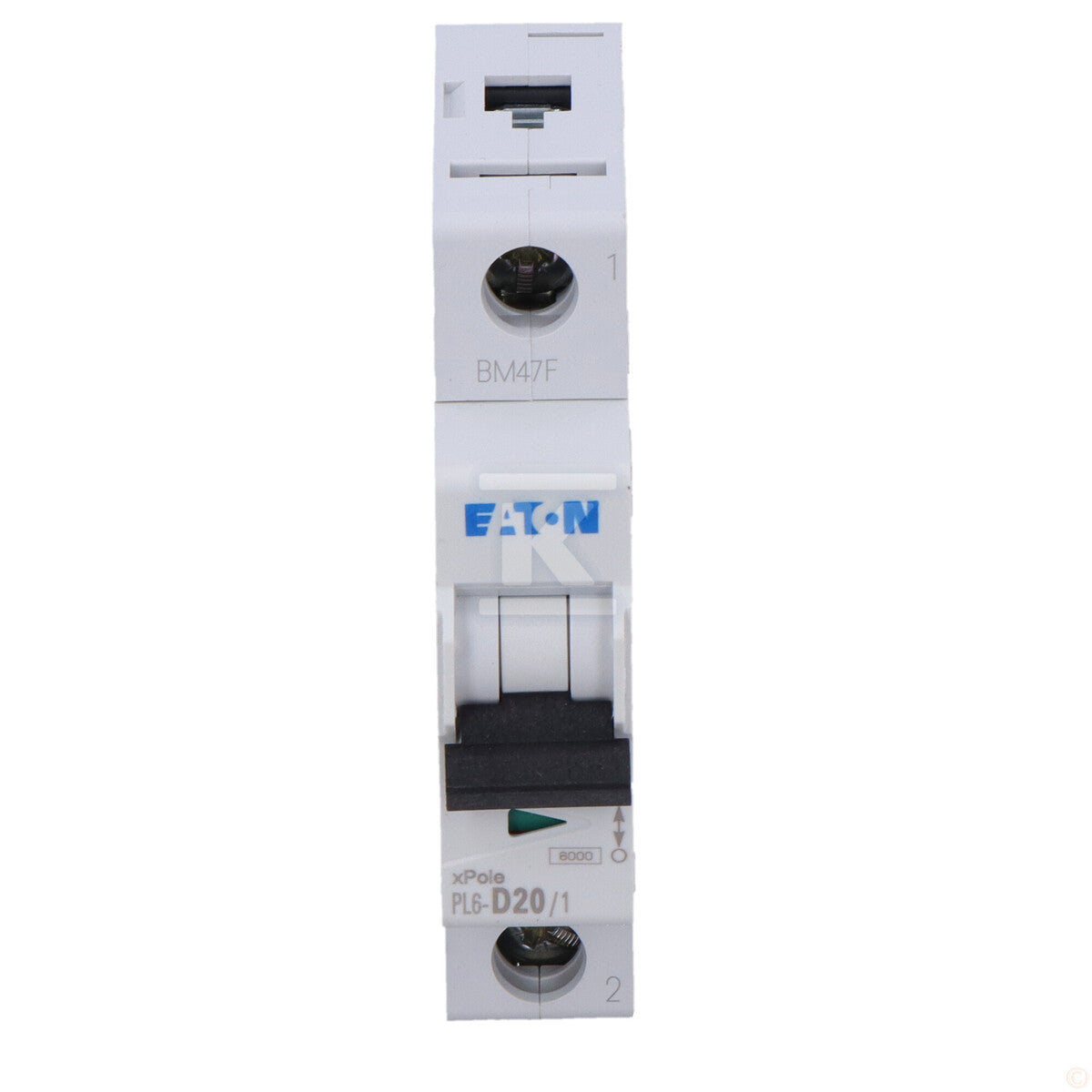

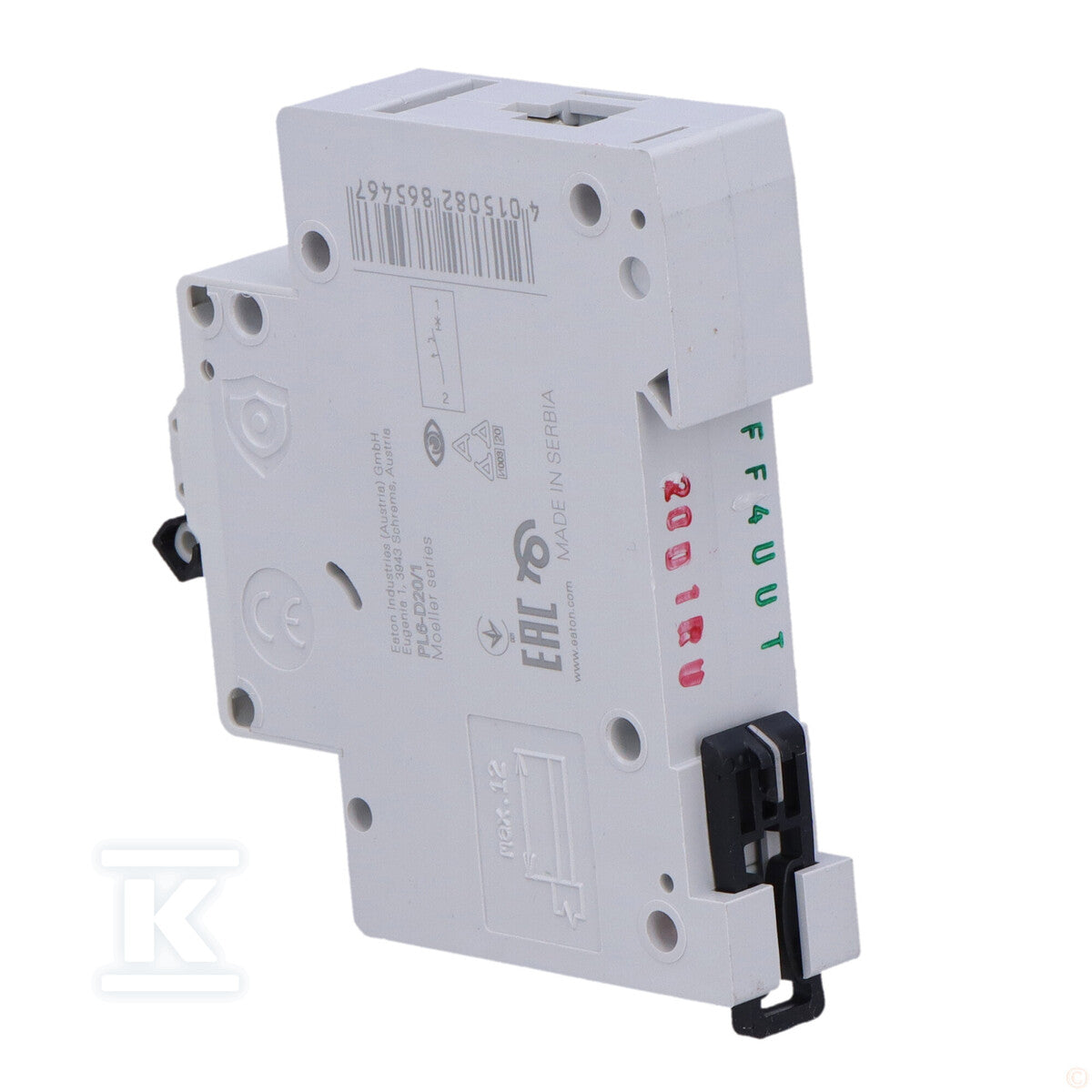

Wyłącznik nadprądowy 6kA PL6-D20/1
Wyłącznik nadprądowy 6kA PL6-D20/1
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (31)Karta techniczna
31 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
4 parametry
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CIG673
- Kod producenta
- 286546
- EAN
- 4015082865467
- Marka i seria
- EATON, seria PL6
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Dokumenty
2 pliki PDF od producenta
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy 6kA PL6-D20/1CIG673
|
 LEGRAND
Wyłącznik nadprądowy S 301 1P D 20A 6000A TX3HEC534
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy iC60N-D20-1 D 20A 1-bieg...CAL080
|
 ETI

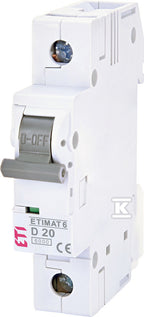

Wyłącznik nadprądowy ETIMAT 6 1p D20CDK811
|
|---|---|---|---|---|
| Charakterystyka | D | D | D | D |
| Prąd znamionowy | 20 A | 20 A | 20 A | 20 A |
| Liczba biegunów | 1 | 1 | 1 | 1 |
| Icn przy 230 V | 6 kA | 6 kA | 6 kA | 6 kA |
| Icn przy 400 V | 6 kA | 6 kA | brak danych | 6 kA |
| Napięcie znamionowe | 230 V | 230 V | 230 V | 400 V |
| Szerokość w modułach | 1 moduł | 1 moduł | 1 moduł | 1 moduł |
| Głębokość wbudowania | 70,5 mm | 44 mm | 44,5 mm | 68 mm |
| Klasa ograniczenia energii | 3 | brak danych | 3 | brak danych |
| Temperatura pracy | -25 ... 75 °C | brak danych | -35 ... 70 °C | -25 ... 55 °C |
| Przewód jednodrutowy | 1 ... 25 mm² | brak danych | 1 ... 25 mm² | 1 ... 25 mm² |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
71,92 złbrutto
58,47 złnetto
na zamówienie |
74,61 złbrutto
60,66 złnetto
19 szt. od ręki |
77,92 złbrutto
63,35 złnetto
11 szt. od ręki |
44,32 złbrutto
36,03 złnetto
8 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 301 1P D 20A 6000A TX3 |
LEGRAND | HEC534 | 6 kA | 1 | 19 szt. |
74,61 złbrutto
60,66 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D20-1 D 20A 1-biegunowy |
SCHNEIDER ELECTRIC | CAL080 | 6 kA | 1 | 11 szt. |
77,92 złbrutto
63,35 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p D20 |
ETI | CDK811 | 6 kA | 1 | 8 szt. |
44,32 złbrutto
36,03 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka D, 20A, 6kA, AC | S201-D20 |
ABB | GAQ080 | 6 kA | 1 | na zamówienie |
60,86 złbrutto
49,48 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 1P D 20A |
HAGER | AEG615 | 10 kA | 1 | na zamówienie |
113,16 złbrutto
92,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 20A charakterystyka D BKN 1P D20A |
LS ELECTRIC | DJR723 | 6 kA | brak danych | na zamówienie |
26,74 złbrutto
21,74 złnetto
|
Zobacz |
Co oznacza D20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis
Wyłącznik nadprądowy 6kA PL6-D20/1 o numerze katalogowym 286546 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.12 kg.
