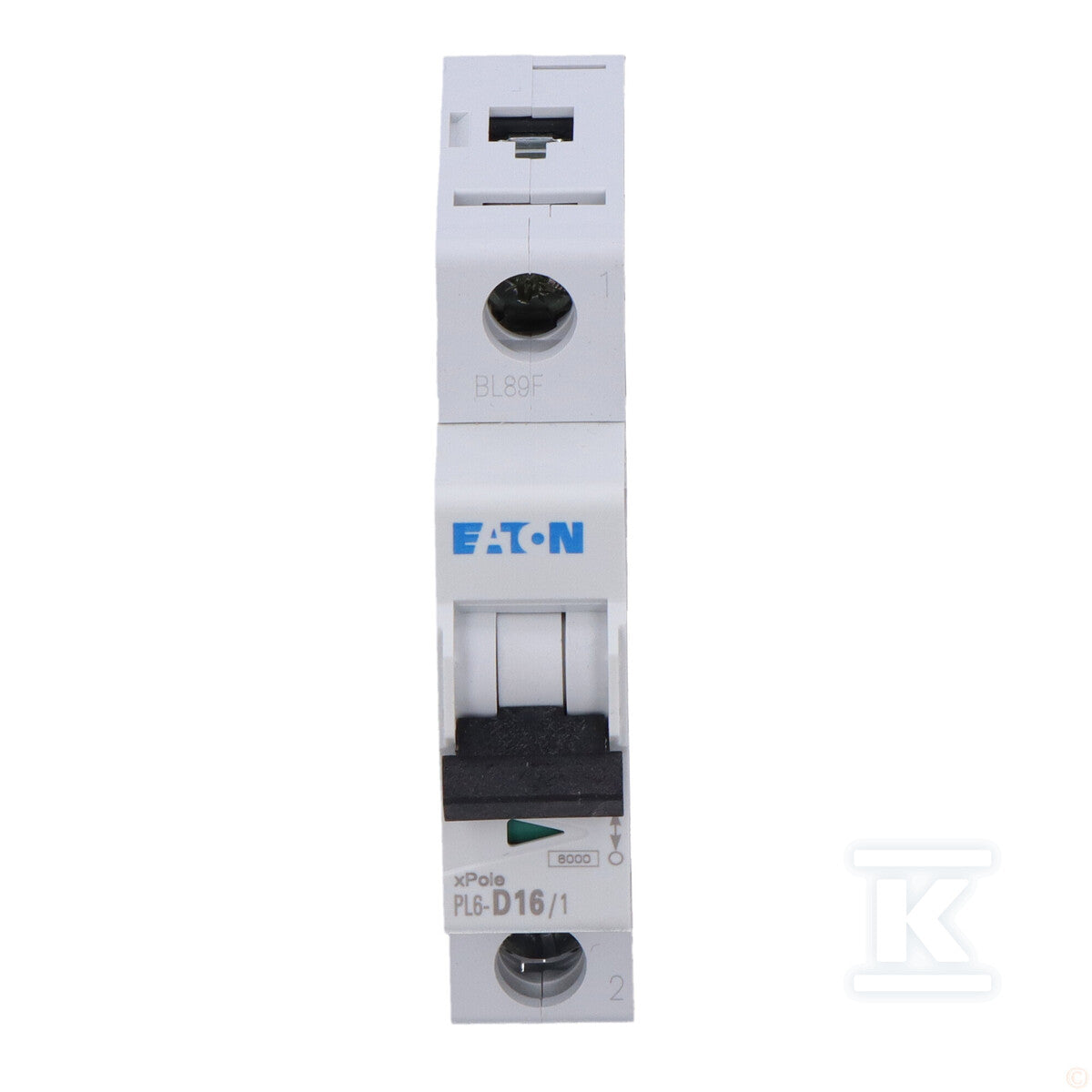

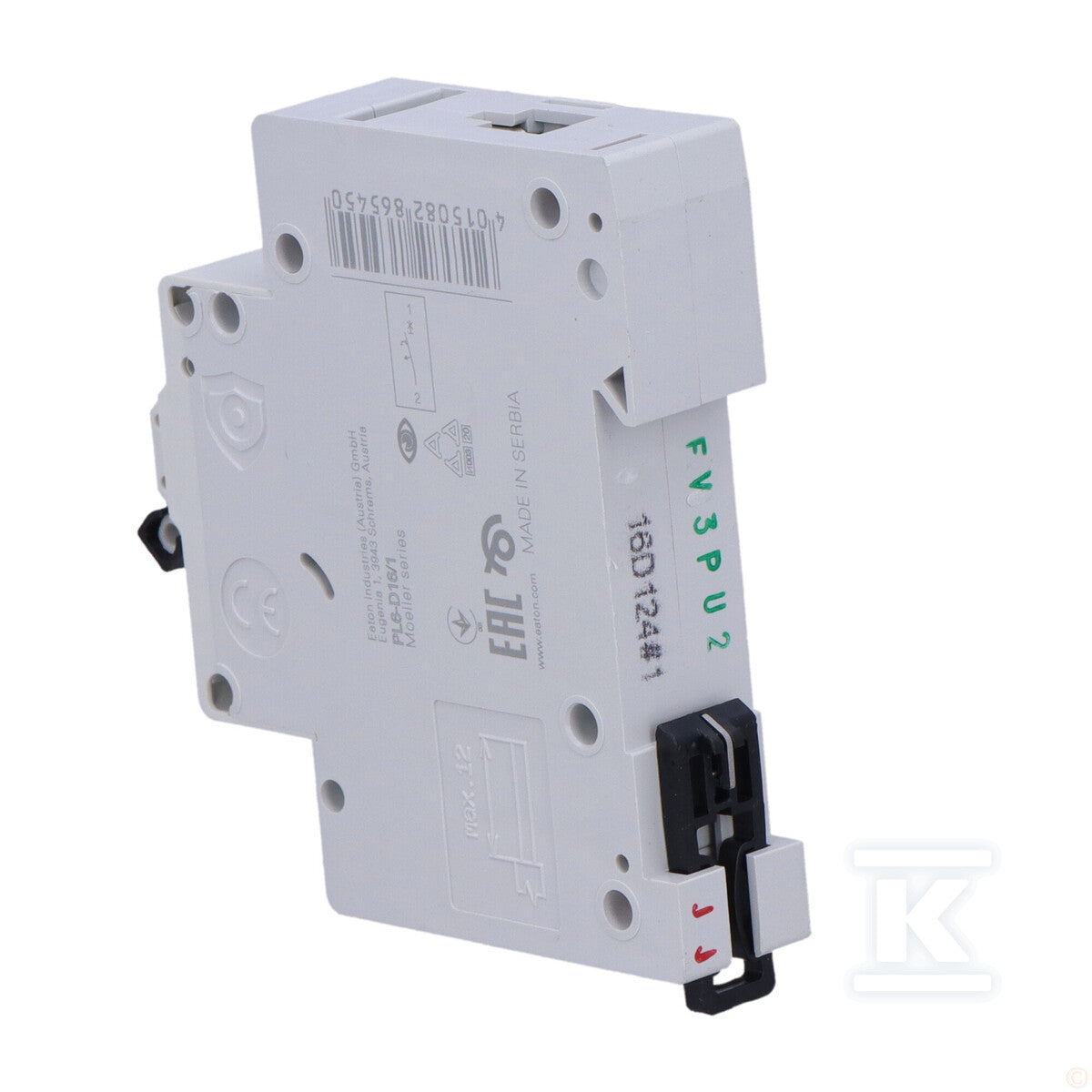

Wyłącznik nadprądowy 6kA PL6-D16/1
Wyłącznik nadprądowy 6kA PL6-D16/1
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70.5 mm |
Co oznacza D16 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 1p D16 |
ETI | CDK831 | 6 kA | 1 | 50 szt. |
45,07 złbrutto
36,64 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D16-1 D 16A 1-biegunowy |
SCHNEIDER ELECTRIC | CAL105 | 6 kA | 1 | 9 szt. |
67,24 złbrutto
54,67 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka D, 16A, 10kA, AC | S201M-D16 |
ABB | CMG047 | 10 kA | 1 | na zamówienie |
166,07 złbrutto
135,02 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P D 16A 6000A TX3 |
LEGRAND | HEC533 | 6 kA | 1 | na zamówienie |
72,62 złbrutto
59,04 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 16A charakterystyka D BKN 1P D16A |
LS ELECTRIC | DJR729 | 6 kA | brak danych | na zamówienie |
26,74 złbrutto
21,74 złnetto
|
Zobacz |
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 2.3 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,083 m / 0,071 m / 0,018 m / 0,102 kg |
Opis
Wyłącznik nadprądowy 6kA PL6-D16/1 o numerze katalogowym 286545 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.1 kg.
