Wyłącznik nadprądowy 6kA PL6-B4/1N
Wyłącznik nadprądowy 6kA PL6-B4/1N
W skrócie
Pełna karta techniczna (31)Karta techniczna
31 parametrów w 6 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
4 parametry
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CIG756
- Kod producenta
- 164913
- EAN
- 4015081614233
- Marka i seria
- EATON, seria PL6
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- 5 szt. w magazynie centralnym
- Wysyłka
- 24-48 h w dni robocze
Dokumenty
2 pliki PDF od producenta
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy 6kA PL6-B4/1NCIG756
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy iC60N-B4-1 B 4A 1-biegunowyCAL118
|
 ETI
Wyłącznik nadprądowy ETIMAT 6 1P B4CQC166
|
 ABB
Wyłącznik nadmiarowo-prądowy, 1P, charakterys...DCT003
|
|---|---|---|---|---|
| Charakterystyka | B | B | B | B |
| Prąd znamionowy | 4 A | 4 A | 4 A | 4 A |
| Liczba biegunów | 1 | 1 | 1 | brak danych |
| Icn przy 230 V | 6 kA | 6 kA | 6 kA | 6 kA |
| Icn przy 400 V | 6 kA | brak danych | 6 kA | 6 kA |
| Napięcie znamionowe | 230 V | 230 V | 400 V | 230 V |
| Szerokość w modułach | 2 moduły | 1 moduł | 1 moduł | 1 moduł |
| Głębokość wbudowania | 69,5 mm | 44,5 mm | 68 mm | 69 mm |
| Klasa ograniczenia energii | 3 | 3 | 3 | 3 |
| Temperatura pracy | -25 ... 75 °C | -35 ... 70 °C | -25 ... 55 °C | -25 ... 55 °C |
| Przewód jednodrutowy | 1 ... 25 mm² | 1 ... 25 mm² | 1 ... 25 mm² | 0,75 ... 35 mm² |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
237,02 złbrutto
192,70 złnetto
5 szt. od ręki |
74,73 złbrutto
60,76 złnetto
22 szt. od ręki |
59,67 złbrutto
48,51 złnetto
20 szt. od ręki |
60,38 złbrutto
49,09 złnetto
na zamówienieZobacz |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (4)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy iC60N-B4-1 B 4A 1-biegunowy |
SCHNEIDER ELECTRIC | CAL118 | 6 kA | 1 | 22 szt. |
74,73 złbrutto
60,76 złnetto
|
Zobacz |

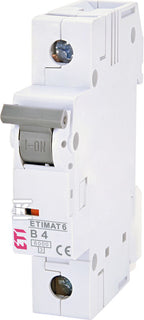

 Wyłącznik nadprądowy ETIMAT 6 1P B4 |
ETI | CQC166 | 6 kA | 1 | 20 szt. |
59,67 złbrutto
48,51 złnetto
|
Zobacz |

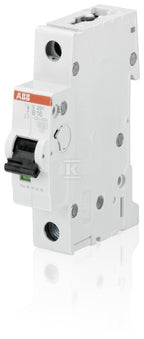

 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 4A, 6kA, AC | S201-B4 |
ABB | DCT003 | 6 kA | 1 | na zamówienie |
60,38 złbrutto
49,09 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 4A charakterystyka B BKN 1P B4A |
LS ELECTRIC | DJR651 | 6 kA | brak danych | na zamówienie |
20,34 złbrutto
16,54 złnetto
|
Zobacz |
Co oznacza B4 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis
Wyłącznik nadprądowy 6kA PL6-B4/1N o numerze katalogowym 164913 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.04 x 0.08 x 0.08 m. Waga produktu wynosi 0.25 kg.
