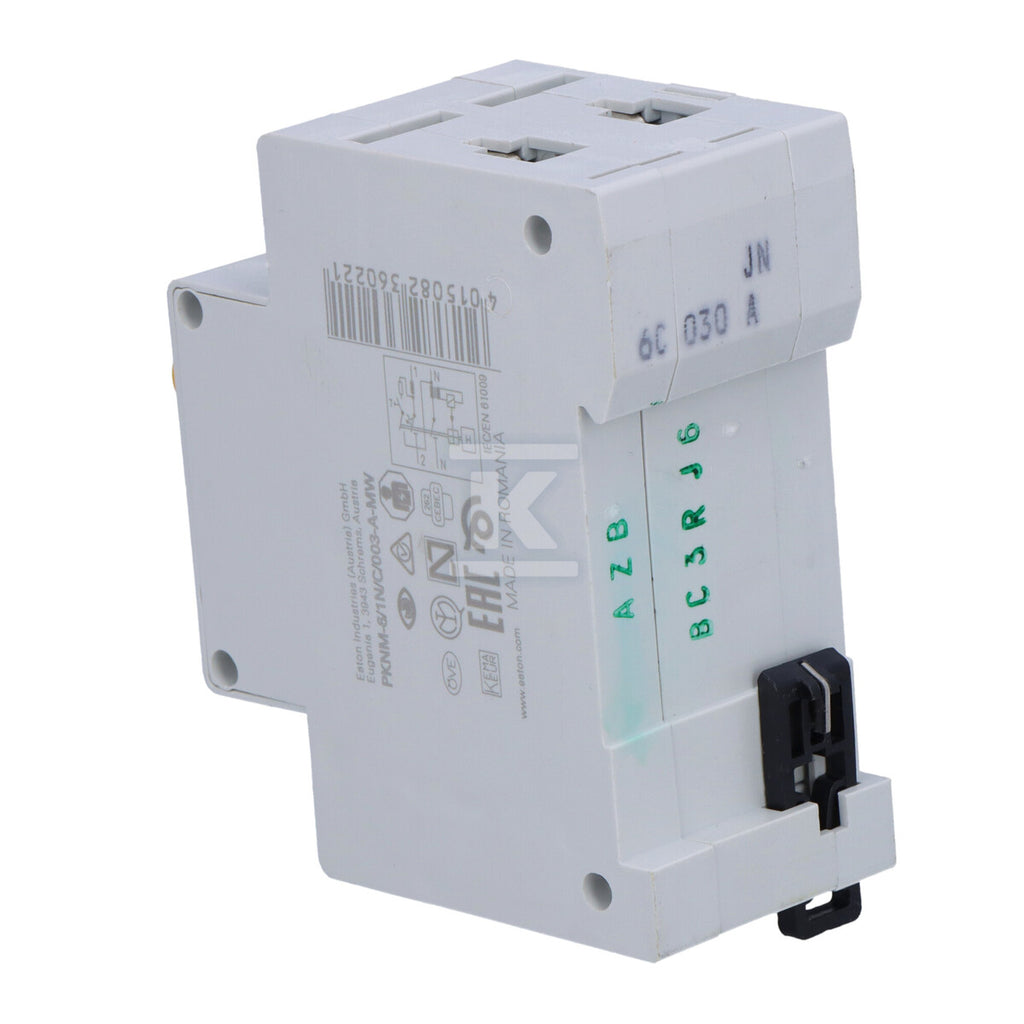

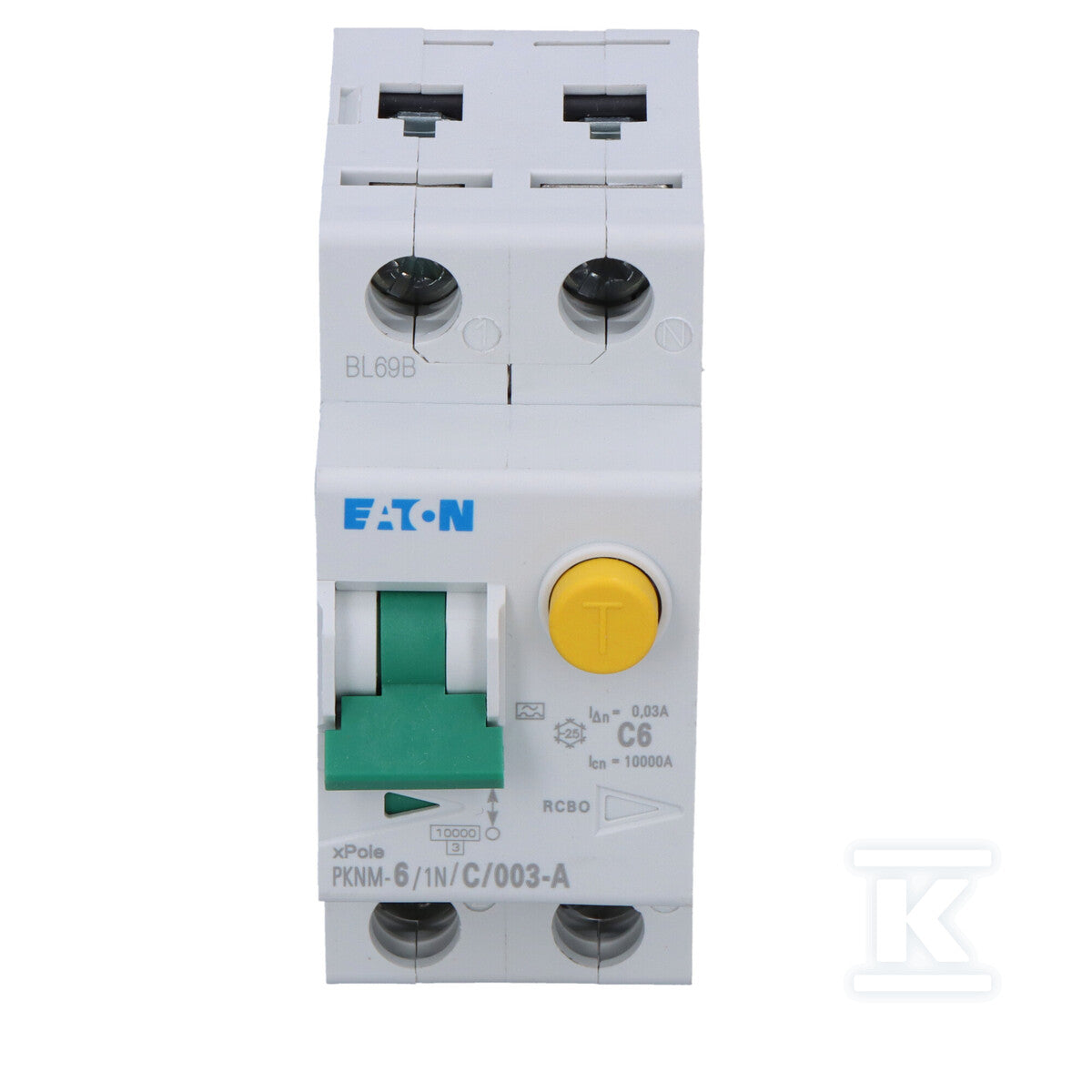

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-6/1N/C/003-A-MW
Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-6/1N/C/003-A-MW
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 6 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C6?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy z członem nadprądowym C/6KA, 6A, 30mA, 2 biegunowy, typ AC |
HAGER | HDD749 | brak danych | 2 | 12 szt. |
695,57 złbrutto
565,50 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy P312 2P C 6A 30MA TYP AC DX3 |
LEGRAND | HEC677 | brak danych | 2 | 3 szt. |
768,04 złbrutto
624,42 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-C6-30-A C 6A 1N-biegunowy 30 mA typ A |
SCHNEIDER ELECTRIC | CAL013 | brak danych | 2 | 2 szt. |
782,90 złbrutto
636,50 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
34 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 6 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Z blokadą | nie |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,088 m / 0,04 m / 0,08 m / 0,212 kg |
| Zastosowanie i korzyści | Ochrona przed przeciążeniem i zwarciem: Zapewnia skuteczną ochronę przewodów i urządzeń elektrycznych przed uszkodzeniami spowodowanymi nadmiernym obciążeniem lub zwarciem. |
| Konstrukcja i parametry techniczne | Wyłącznik został zaprojektowany z myślą o bezpieczeństwie i funkcjonalności. Posiada klasę ograniczenia energii 3 oraz stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi większymi niż 12,5 mm. Przystosowany do pracy w temperaturze otoczenia od -25°C do 40°C. Możliwość podłączenia przewodów o przekroju od 1 mm2 do 25 mm2 (jednodrutowych lub wielożyłowych) zapewnia elastyczność podczas instalacji. Znamionowe napięcie izolacji Ui wynosi 440V a znamionowe napięcie udarowe wytrzymywane Uimp to 4kV co gwarantuje bezpieczeństwo nawet w trudnych warunkach eksploatacyjnych. Jednocześnie rozłączany biegun N zwiększa bezpieczeństwo podczas konserwacji i napraw instalacji elektrycznej. |
Opis
Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-6/1N/C/003-A-MW o numerze katalogowym 236022 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę EATON, seria PKNM. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.04 x 0.09 m. Waga produktu wynosi 0.21 kg.
