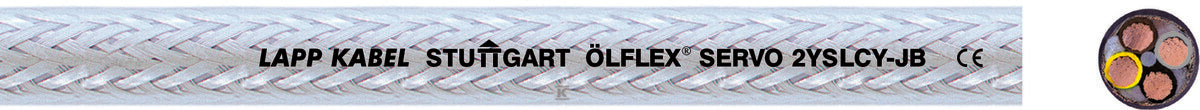

Przewód falownikowy OLFLEX SERVO 2YSLCY-JB 4G35
Przewód falownikowy OLFLEX SERVO 2YSLCY-JB 4G35
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 1 kV |
|---|---|
| Znamionowy przekrój żyły | 35 mm2 |
| Liczba żył | 4 |
| Ciężar | 2610 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 70 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 70 °C |
| Ekran wspólny | Folia |
| Gatunek materiału izolacji żyły | Polietylen (PE) |
Co oznacza 4G35?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Cztery żyły: zwykle trzy fazy i przewód ochronno-neutralny PEN (w kablach zasilających) albo trzy fazy i PE dla odbiorników bez przewodu neutralnego. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Specyfikacja techniczna
71 parametrów z karty producenta| Bezhalogenowy (zgodnie z EN 60754-1/2) | nie |
|---|---|
| Bezhalogenowy EN 50267-2-2 | nie |
| Bezhalogenowy zgodnie z EN 60754-1/2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 2610 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 70 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 70 °C |
| Ekran | tak |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Folia |
| Elementy światłowodowe | nie |
| Gatunek materiału izolacji żyły | Polietylen (PE) |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Kolor |
| Identyfikacja żył głównych | Kolor |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Kabel z ochroną przed gryzoniami | nie |
| Kabel z uszczelnieniem promieniowym | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Brak |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Inne |
| Kształt żyły | Okrągły |
| Liczba żył | 4 |
| Liczba żył głównych | 4 |
| Liczba żył pomocniczych | 0 |
| Maksymalna temperatura żyły | 70 °C |
| Materiał izolacji żyły | Inne |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 442.5 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 118 mm |
| Napięcie znamionowe U | 1 kV |
|---|---|
| Napięcie znamionowe U0 | 0.6 kV |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Niska emisja dymów (zgodnie z IEC 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Olejoodporny zgodnie z IEC 60811-404 | nie |
| Pancerz | nie |
| Podtrzymanie funkcji | Nie |
| Powłoka ołowiana | nie |
| Przybliżona średnica zewnętrzna | 29.5 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Struktura skrętki | Inne |
| Trwałość izolacji zgodnie z IEC 60331 | nie |
| Uszczelnienie promieniowe | nie |
| Uszczelnienie wzdłużne ekranu | nie |
| Uszczelnienie wzdłużne żyły | nie |
| Wewnętrzna warstwa półprzewodząca | nie |
| Wytrzymałość (trwałość) izolacji | Nie |
| Z przewodem ochronnym | tak |
| Zachowanie funkcji | Nie |
| Zewnętrzna warstwa półprzewodząca | nie |
| Zewnętrzna warstwa przewodząca | nie |
| Znamionowy przekrój żyły | 35 mm2 |
| Żyła koncentryczna | Brak |
| Żyła ochronna | tak |
| Żyła uziemiająca | nie |
| dł/szer/wys/waga/obj | 1 m / 0,0295 m / 0,0295 m / 1,781 kg / 0,001 m3 |
Opis
Przewód falownikowy OLFLEX SERVO 2YSLCY-JB 4G35 o numerze katalogowym 0036432 w kategorii Kable falownikowe, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę LAPP, seria OLFLEX SERVO. PRZEWÓD o wymiarach 0.03 x 0.03 x 1 m. Waga produktu wynosi 1.78 kg.
