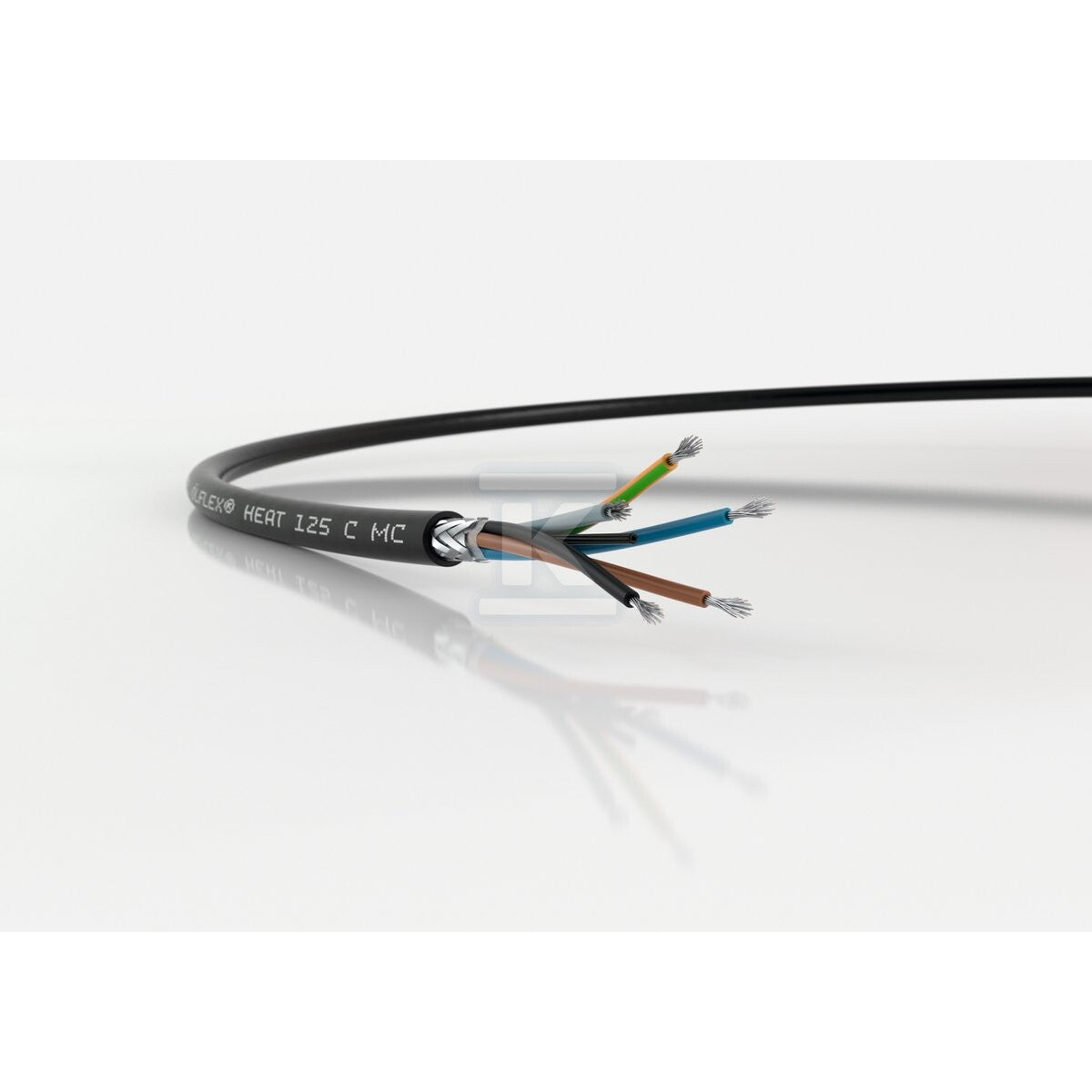

Przewód sterowniczy ÖLFLEX® HEAT 125 C MC 7X1,5 (bk cores), 450/750 V, Giętki, ekran, odporny na UV,
Przewód sterowniczy ÖLFLEX® HEAT 125 C MC 7X1,5 (bk cores), 450/750 V, Giętki, ekran, odporny na UV,
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 7 |
| Kolor powłoki/izolacji | Czarny |
| Ciężar | 273 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -55 ... 125 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -35 ... 120 °C |
| Ekran wspólny | Oplot |
Co oznacza 7x1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki.
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
41 parametrów z karty producenta| Bezhalogenowy zgodnie z IEC 60754-1 | tak |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 273 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -55 ... 125 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -35 ... 120 °C |
| Ekran | tak |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Oplot |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Cyfry |
| Identyfikacja żyły zgodnie z HD 308 S2 | nie |
| Klasa emisji dymu wg EN 13501-6 | s1a |
| Klasa kwasowości wg EN 13501-6 | a1 |
| Klasa reakcji na ogień wg EN 13501-6 | B2ca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 7 |
| Materiał izolacji żyły | Inne |
| Materiał powłoki zewnętrznej | Inne |
|---|---|
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 180 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 48 mm |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | nie |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | tak |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | tak |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | tak |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | tak |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 12 mm |
| Rodzaj powierzchni żyły | Cynowanie |
| Struktura skrętki | Inne |
| Z przewodem ochronnym | nie |
| Znamionowy przekrój żyły | 1.5 mm2 |
| dł/szer/wys/waga | 1 m / 0,012 m / 0,012 m / 0,273 kg |
Opis
Przewód sterowniczy ÖLFLEX® HEAT 125 C MC 7X1,5 (bk cores), 450/750 V, Giętki, ekran, odporny na UV, o numerze katalogowym   1024488 w kategorii Kable ognioodporne i bezhalogenowe>Przewody ciepłoodporne. Produkt wyprodukowany przez markę LAPP, seria ÖLFLEX HEAT 125. PRZEWÓD o wymiarach 0,01 x 0,01 x 1 m. Waga produktu wynosi 0,27 kg.
