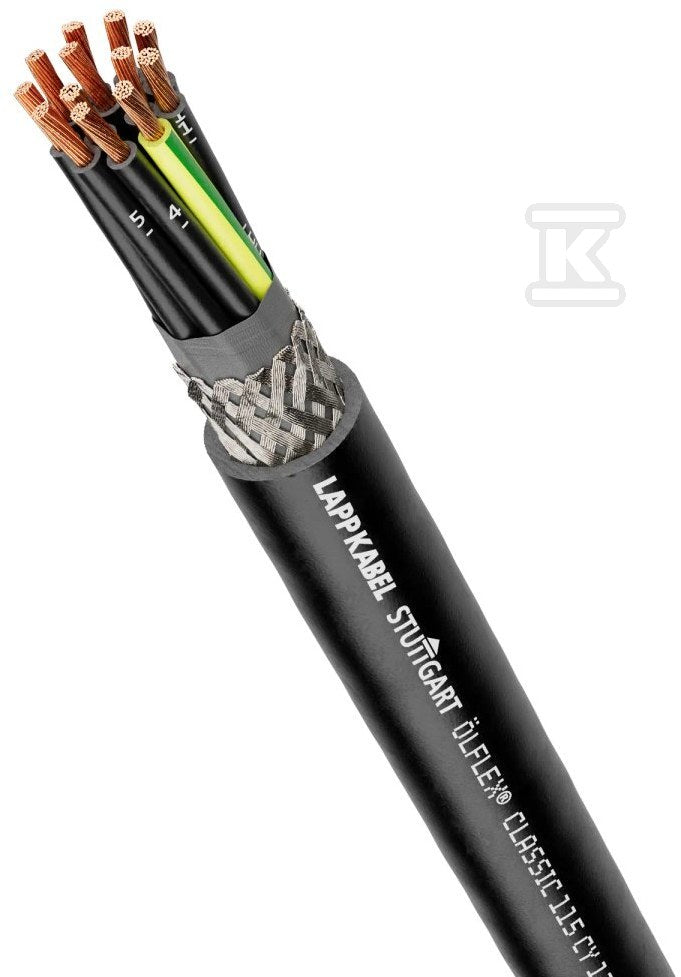

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 3G1 BK: 300/500 V: Giętki: PVC: Eca: ekran: odporny na UV, bęben
Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 3G1 BK: 300/500 V: Giętki: PVC: Eca: ekran: odporny na UV, bęben
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 3 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 86 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 70 °C |
Co oznacza 3G1?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Trzy żyły: faza, neutralny i ochronny (L, N, PE). Standard w obwodach jednofazowych: gniazda, oświetlenie, urządzenia 230 V. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. Niższe napięcie znamionowe oznacza przewód do odbiorników i urządzeń, nie do instalacji stałej w ścianach.
Specyfikacja techniczna
42 parametrów z karty producenta| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 86 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -5 ... 70 °C |
| Ekran | tak |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Oplot |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Cyfry |
| Identyfikacja żyły zgodnie z HD 308 S2 | nie |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 3 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
|---|---|
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 136 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 40.8 mm |
| Napięcie znamionowe U | 500 V |
| Napięcie znamionowe U0 | 300 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 6.8 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Struktura skrętki | Inne |
| Z przewodem ochronnym | tak |
| Znamionowy przekrój żyły | 1 mm2 |
| dł/szer/wys/waga | 1 m / 0,0068 m / 0,0068 m / 0,086 kg |
| Ten przewód znajduje zastosowanie w szerokim spektrum instalacji | Okablowanie maszyn: Idealny do połączeń wewnętrznych i sporadycznie ruchomych elementów maszyn. |
Opis
Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 3G1 BK: 300/500 V: Giętki: PVC: Eca: ekran: odporny na UV, bęben o numerze katalogowym   1136536 w kategorii Kable sterownicze i sygnalizacyjne>Kable do automatyki i transmisji danych. Produkt wyprodukowany przez markę LAPP, seria ÖLFLEX W PVC EKRANOWANE. PRZEWÓD o wymiarach 0,01 x 0,01 x 1 m. Waga produktu wynosi 0,09 kg.
