CHG108

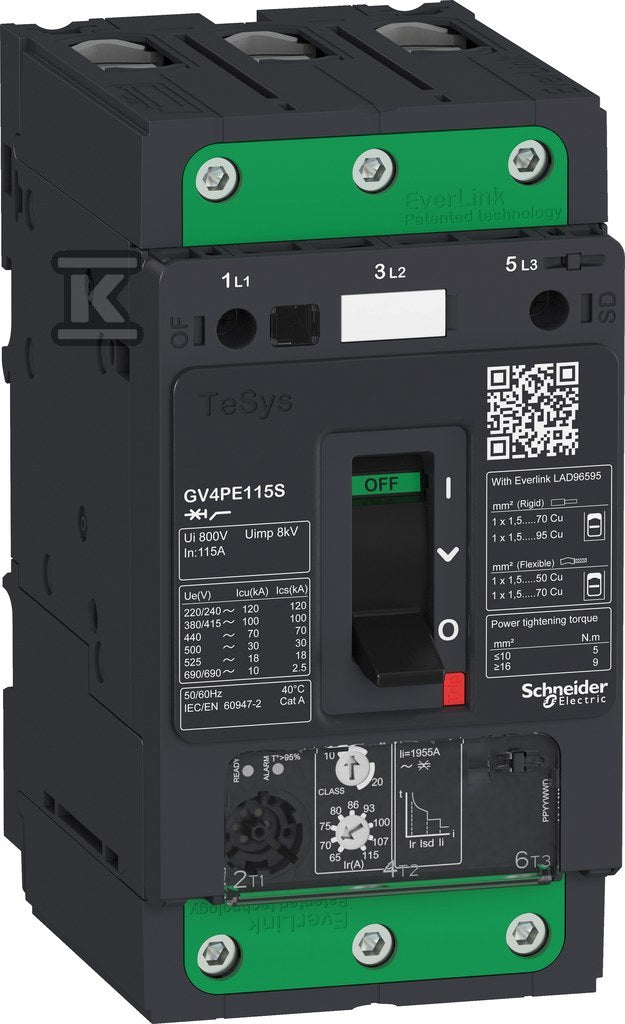

Wyłącznik silnikowy magnetotermiczny TeSys GV4, 3 polowe, 115A, Icu=25kA, dźwignia, zaciski everlink

8.175,81 zł
8.175,81 zł
Skip to product information
CHG108
  • CHG108
  • CHG108
Wyłącznik silnikowy magnetotermiczny TeSys GV4, 3 polowe, 115A, Icu=25kA, dźwignia, zaciski everlink
SCHNEIDER ELECTRICWyłączniki silnikowe

Wyłącznik silnikowy magnetotermiczny TeSys GV4, 3 polowe, 115A, Icu=25kA, dźwignia, zaciski everlink

Cena za szt.
8.175,81 złbrutto 6.647,00 złnettoVAT 23%, cena za szt.
Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCHG108
Kod producenta GV4PE115B
EAN3606481310101

W skrócie

Pełna karta techniczna (25)
3P
Bieguny
IP40
Stopień ochrony

Karta techniczna

25 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

7 parametrów
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
13,8 W
Ze zintegrowanym stykiem pomocniczym
nie
Ze zintegrowanym wyzwalaczem podnapięciowym
nie
Znamionowa moc pracy dla AC-3, 230 V
30 kW
Znamionowa moc pracy dla AC-3, 400 V
55 kW
Znamionowe napięcie pracy
690 ... 690 V
Znamionowy prąd ciągły Iu
115 A

Zabezpieczenie i zwarcia

3 parametry
Czułość na zanik fazy
tak
Zakres nastawy wyzwalacza zwarciowego
1955 ... 1955 A
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, ACgraniczna zdolność wyłączania zwarć (EN 60947-2)
25 kA

Bieguny

1 parametr
Liczba biegunów
3

Montaż i podłączenie

1 parametr
Sposób wyzwalania
Elektroniczny

Warunki pracy

1 parametr
Stopień ochronyochrona przed ciałami powyżej 1 mm, bez ochrony przed wodą
IP40

Wymiary i waga

7 parametrów
Długość
220 mm
Szerokość
110 mm
Szerokość
81 mm
Wysokość
155 mm
Wysokość
170 mm
Waga
1,619 kg
Głębokość
116 mm

Pozostałe

5 parametrów
Budowa urządzenia
Kompletne urządzenie w obudowie
Rodzaj elementu wykonawczego
Dźwignia
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Z zabezpieczeniem termicznym
tak
Zakres nastawy wyzwalacza przeciążeniowego
65 ... 115 A

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

220 mm 110 mm 170 mmwaga 1,619 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CHG108
Kod producenta
 GV4PE115B
EAN
3606481310101
Marka
SCHNEIDER ELECTRIC
Jednostka sprzedaży
szt.
Stan
na zamówienie
Wysyłka
termin potwierdzimy po zamówieniu

Opis

Wyłącznik silnikowy magnetotermiczny TeSys GV4, 3 polowe, 115A, Icu=25kA, dźwignia, zaciski everlink o numerze katalogowym  GV4PE115B w kategorii Wyłączniki silnikowe, Sterowanie i zabezpieczenie silników. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC. WYŁĄCZNIK SILNIKOWY o wymiarach 0.13 x 0.09 x 0.22 m. Waga produktu wynosi 1.66 kg.
