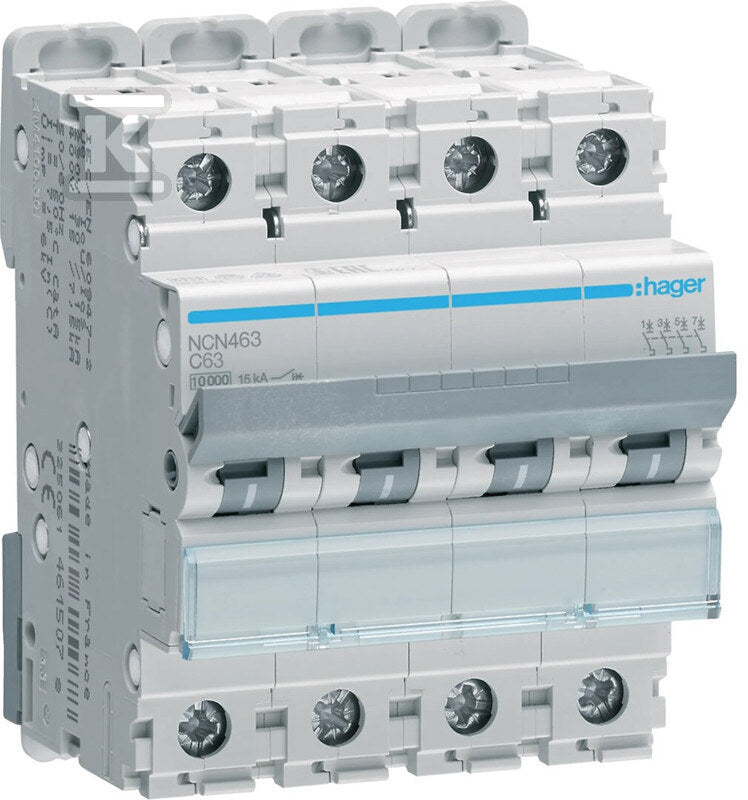

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P C 63A
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P C 63A
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 63 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70 mm |
Co oznacza C63 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA PL6-C63/4 |
EATON | CIG700 | 6 kA | 4 | 5 szt. |
778,96 złbrutto
633,30 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-4 C 63A 4-biegunowy |
SCHNEIDER ELECTRIC | DSY596 | 6 kA | brak danych | 4 szt. |
322,26 złbrutto
262,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka C, 63A, 10kA, AC | S204M-C63 |
ABB | GAG425 | 10 kA | 4 | na zamówienie |
838,77 złbrutto
681,93 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 3P+N C63A 6KA |
ETI | CQC304 | 10 kA | brak danych | na zamówienie |
544,62 złbrutto
442,78 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 4P 63A charakterystyka C BKJ63Nd 4P C63 |
LS ELECTRIC | DJR610 | 6 kA | brak danych | na zamówienie |
165,50 złbrutto
134,55 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M
HAGER
Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
29 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 30 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,073 m / 0,07 m / 0,087 m / 0,506 kg |
Opis
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 4P C 63A o numerze katalogowym NCN463 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.4 kg.
