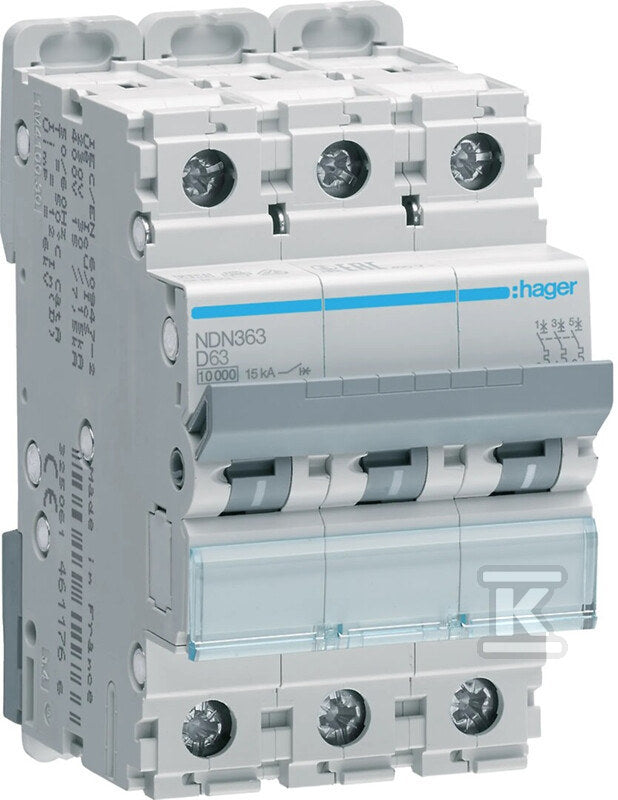

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 63A
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 63A
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 63 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70 mm |
Co oznacza D63 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 10 3P D63 6KA |
ETI | CQC369 | 6 kA | 3 | 7 szt. |
580,51 złbrutto
471,96 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D63-3 D 63A 3-biegunowy |
SCHNEIDER ELECTRIC | CAL073 | 6 kA | 3 | 1 szt. |
486,22 złbrutto
395,30 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P D 63A 6000A TX3 |
LEGRAND | HEC553 | 10 kA | 3 | 5 szt. |
630,19 złbrutto
512,35 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 63A, 6kA, AC | S203-D63 |
ABB | CMG121 | 6 kA | 3 | na zamówienie |
393,94 złbrutto
320,28 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 10kA serii BKH 3P 63A charakterystyka D BKH 3P D63A |
LS ELECTRIC | DJR687 | 10 kA | brak danych | na zamówienie |
334,30 złbrutto
271,79 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 30 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,075 m / 0,053 m / 0,087 m / 0,36 kg |
Opis
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 63A o numerze katalogowym NDN363 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.09 x 0.05 x 0.08 m. Waga produktu wynosi 0.36 kg.
