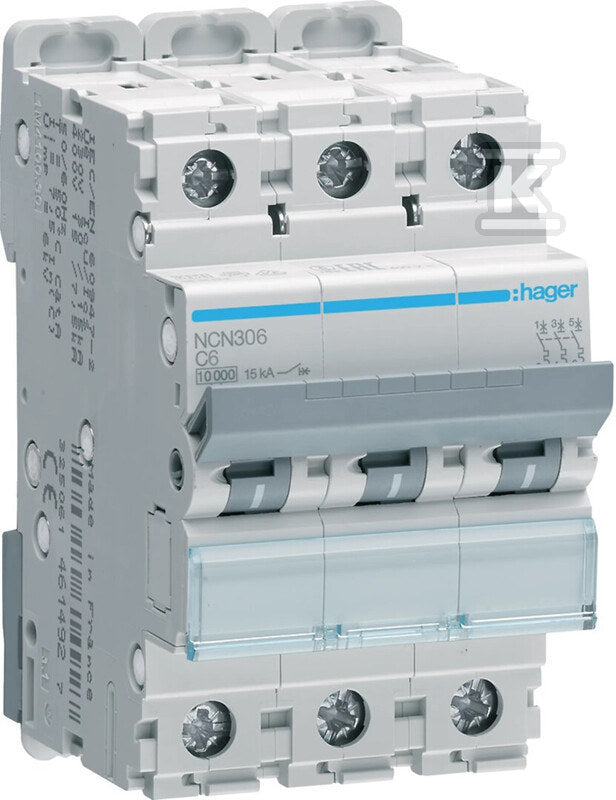

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 6A

HAGERWyłączniki nadprądowe 15kA

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 6A

Name: Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 6A
Brand: HAGER
SKU: AEG581
Price: 545.01 PLN
Availability: OutOfStock

Cena za szt.

545,01 złbrutto 443,10 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksAEG581

Kod producenta NCN306

EAN3250614614897

SeriaMCB

Parametry kluczowePełna specyfikacja (29)

Charakterystyka wyzwalania	C
Prąd znamionowy	6 A
Liczba biegunów	3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	3
Stopień ochrony (IP)	IP20
Głębokość wbudowania	70 mm

Co oznacza C6 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

CCharakterystyka wyzwalaniaczłon zwarciowy: 5 do 10 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.

6APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

3PLiczba biegunówtory rozłączane

Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy 6kA HN-C6/3	EATON	CIG602	6 kA	3	136 szt.	315,00 złbrutto 256,10 złnetto	Zobacz
Wyłącznik nadprądowy Easy9 Pro EZ9F-C6-3 C 6A 3-biegunowy	SCHNEIDER ELECTRIC	DSY569	6 kA	brak danych	16 szt.	164,08 złbrutto 133,40 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 6A, 10kA, AC \| SU203M-C6	ABB	DCT660	10 kA	brak danych	na zamówienie	1.913,27 złbrutto 1.555,50 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 3p+N C6	ETI	CDK693	6 kA	4	na zamówienie	206,73 złbrutto 168,07 złnetto	Zobacz
Wyłącznik nadprądowy S 304 4P C 6A 6000A TX3	LEGRAND	HEC520	10 kA	4	na zamówienie	368,80 złbrutto 299,84 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 6A charakterystyka C BKJ63Nd 3P C6	LS ELECTRIC	DJR587	6 kA	brak danych	na zamówienie	86,91 złbrutto 70,66 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M 36 szt.

109,72 złbrutto 89,20 złnetto

HAGER Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M 21 szt.

120,54 złbrutto 98,00 złnetto

HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 31 szt.

1.944,63 złbrutto 1.581,00 złnetto

HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 62 szt.

146,49 złbrutto 119,10 złnetto

Specyfikacja techniczna

29 parametrów z karty producenta

Charakterystyka wyzwalania	C
Do instalacji podtynkowych	tak
Głębokość wbudowania	70 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	3
Klasa ograniczenia energii	3
Liczba biegunów	3
Liczba biegunów (całkowita)	3
Liczba biegunów chronionych	3
Montaż podtynkowy	tak
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	500 V
Prąd znamionowy	6 A
Przekrój przyłączanego przewodu jednodrutowego	1 ... 35 mm2

Przekrój przyłączanego przewodu wielożyłowego	1 ... 25 mm2
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	3
Temperatura otoczenia w warunkach pracy	-25 ... 70 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V	30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	6 kV
dł/szer/wys/waga	0,073 m / 0,0525 m / 0,087 m / 0,345 kg

Opis

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 6A o numerze katalogowym NCN306 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.3 kg.
