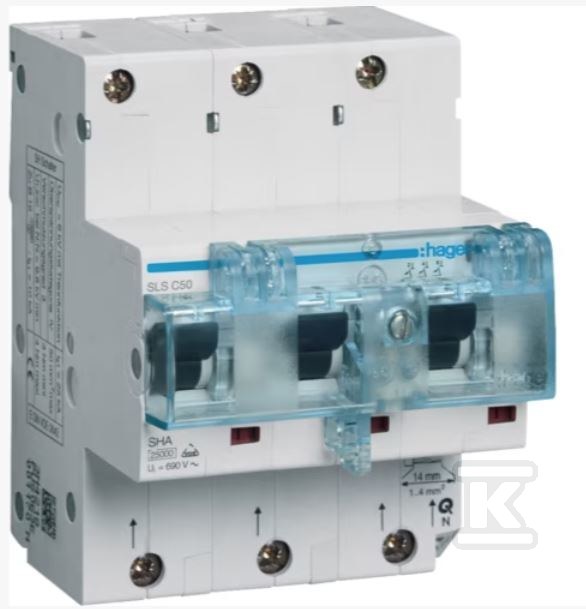

MCB SLS Wyłącznik nadprądowy selektywny 3P Cs 50A TS35
MCB SLS Wyłącznik nadprądowy selektywny 3P Cs 50A TS35
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | Cs |
|---|---|
| Prąd znamionowy | 50 A |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Kategoria przepięcia | 4 |
Co oznacza CS50?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Litera w oznaczeniu mówi, przy jakiej krotności prądu znamionowego wyłącznik zadziała natychmiast. B to obwody domowe, C odbiorniki z prądem rozruchowym, D urządzenia o bardzo dużym prądzie rozruchowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
15 parametrów z karty producenta| Charakterystyka wyzwalania | Cs |
|---|---|
| Częstotliwość | 50 Hz |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 50 A |
| Sposób montażu | Szyna DIN |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Wymiar obudowy (zgodnie z DIN 43880) | 2 |
| Znamionowa wytrzymałość dielektryczna | 6 kV |
| Znamionowa zdolność łączeniowa | 25 kA |
| dł/szer/wys/waga/obj | 0,089 m / 0,081 m / 0,11 m / 1,027 kg / 0,001 m3 |
Opis
MCB SLS Wyłącznik nadprądowy selektywny 3P Cs 50A TS35 o numerze katalogowym HTN350C w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0 kg.
