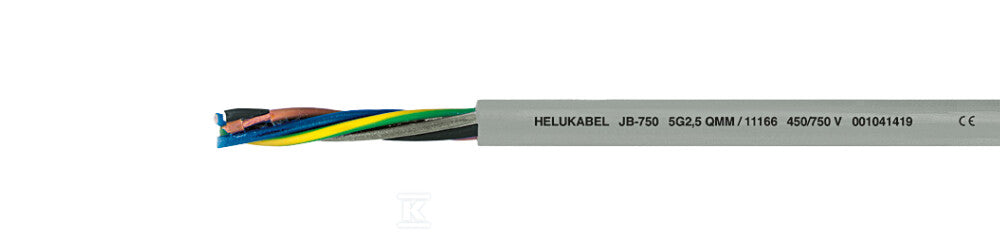

KABEL ELASTYCZNY 450/750V JB-750 5G70 QMM ŻYŁY KOLOROWE
KABEL ELASTYCZNY 450/750V JB-750 5G70 QMM ŻYŁY KOLOROWE
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 70 mm2 |
| Liczba żył | 5 |
| Kolor powłoki/izolacji | Szary |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Identyfikacja żył | Kolor |
Co oznacza 5G70?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Pięć żył: trzy fazy, neutralny i ochronny (L1, L2, L3, N, PE). Do obwodów trójfazowych: płyta indukcyjna, pompa ciepła, ładowarka samochodu, zasilanie rozdzielnicy. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
15 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Identyfikacja żył | Kolor |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Szary |
| Liczba żył | 5 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
|---|---|
| Napięcie znamionowe U | 750 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Przybliżona średnica zewnętrzna | 44.9 mm |
| Znamionowy przekrój żyły | 70 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga/obj | 1 m / 0,0465 m / 0,0465 m / 5,443 kg / 0,002 m3 |
Opis
KABEL ELASTYCZNY 450/750V JB-750 5G70 QMM ŻYŁY KOLOROWE o numerze katalogowym   11146 w kategorii Kable sterownicze i sygnalizacyjne>Kable do automatyki i transmisji danych. Produkt wyprodukowany przez markę HELUKABEL, seria JB-750. KABEL o wymiarach 0,05 x 0,05 x 1 m. Waga produktu wynosi 5,44 kg.
