GCO938

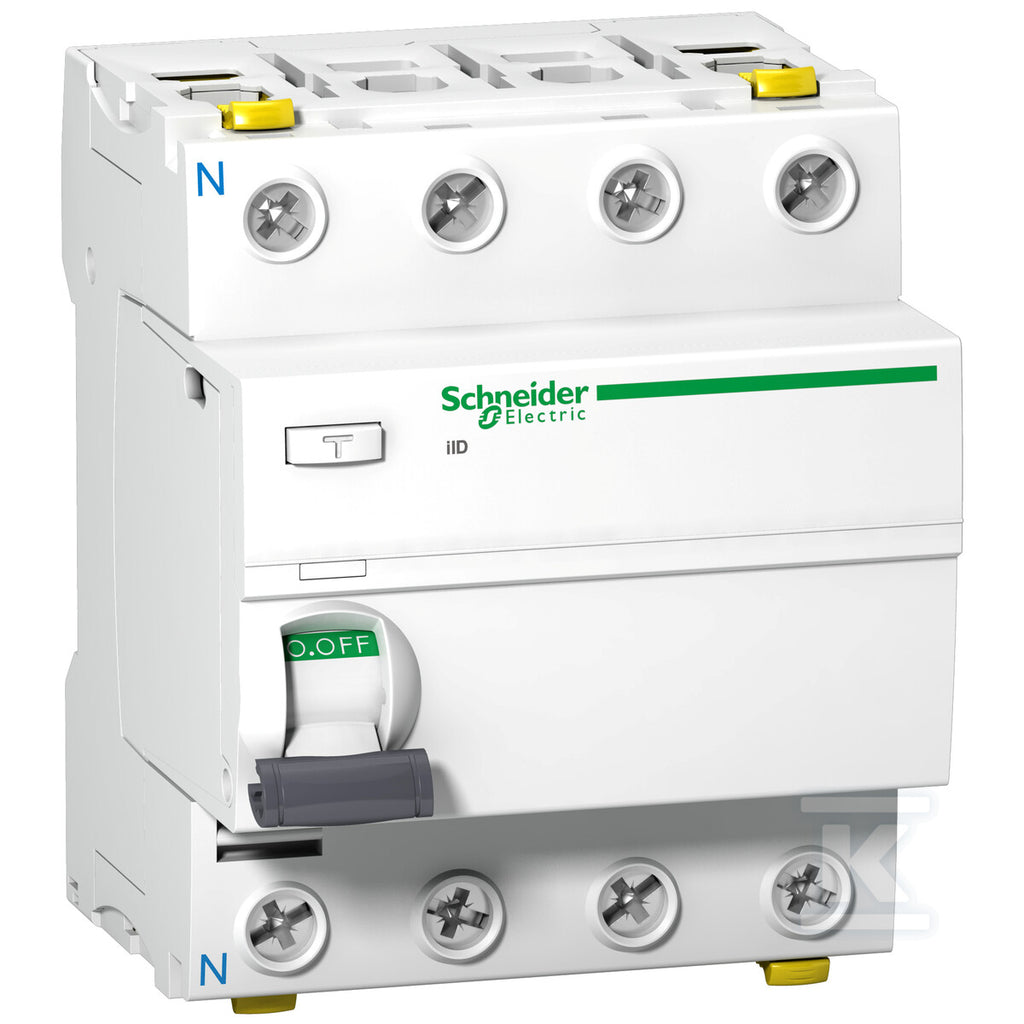

Wyłącznik różnicowoprądowy iID-63-4-300-A-S 63A 4-biegunowy 300mA typ A-S

1.332,09 zł
1.332,09 zł
Skip to product information
GCO938
  • GCO938
  • GCO938
Wyłącznik różnicowoprądowy iID-63-4-300-A-S 63A 4-biegunowy 300mA typ A-S
SCHNEIDER ELECTRICWyłączniki różnicowoprądowe typ A

Wyłącznik różnicowoprądowy iID-63-4-300-A-S 63A 4-biegunowy 300mA typ A-S

Cena za szt.
1.332,09 złbrutto 1.083,00 złnettoVAT 23%, cena za szt.
Od ręki: 1 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksGCO938
Kod producenta A9Z25463
EAN3606480443299
SeriaACTI 9

W skrócie

Pełna karta techniczna (35)
63A
Prąd znamionowy
4P
Bieguny
0,3A
Znamionowy prąd różni...
A
Typ
400V AC
Napięcie
4moduły
Szerokość
IP20
Stopień ochrony
44mm
Głębokość wbudowania

Karta techniczna

35 parametrów w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
63 A
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50/60 Hz
Odporność na udar prądowy
3 kA
Straty mocyciepło oddawane w rozdzielnicy przy prądzie znamionowym
3,5 W
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
6 kV

Zabezpieczenie i zwarcia

6 parametrów
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,3 A
Czułośćtakże prąd pulsujący jednokierunkowy, np. z zasilaczy i płyt indukcyjnych
A
Ochrona selektywna
tak
Ten model znajduje zastosowanie tam, gdzie wymagana jest ochrona selektywna w obwodach o dużym prądzie znamionowym (63 A). Jest idealny do
Rozdzielnic głównych w budynkach przemysłowych i handlowych.
Wytrzymałość zwarciowa (Icw)
1,5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
0 kA

Bieguny

1 parametr
Liczba biegunów
4

Montaż i podłączenie

6 parametrów
Szerokość w modułach
4 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
44 mm
Sposób montażu
Szyna DIN
Dodatkowe wyposażeniestyki pomocnicze, wyzwalacze
tak
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 35 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

4 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 60 °C
Stopień zanieczyszczeniadopuszcza zabrudzenie, które może przewodzić po skropleniu
3
Wykonanie przeciwwybuchowe
nie

Wymiary i waga

5 parametrów
Długość
100 mm
Szerokość
80 mm
Wysokość
75 mm
Waga
0,371 kg
Wymiar obudowy (zgodnie z DIN 43880)
4

Pozostałe

5 parametrów
Numer RAL (zbliżony)
9003
Warto zwrócić uwagę na mechanizm łączeniowy
Dwustronne zaciski umożliwiają podłączenie szyn zbiorczych lub kabli zarówno od strony zasilania, jak i odbioru.
Wyzwalanie krótkozwłoczne
tak
Z blokadą
tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898
0 kA

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

100 mm 80 mm 75 mmwaga 0,371 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
GCO938
Kod producenta
 A9Z25463
EAN
3606480443299
Marka i seria
SCHNEIDER ELECTRIC, seria ACTI 9
Jednostka sprzedaży
szt.
Stan
1 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Ten sam typ, prąd znamionowy, prąd różnicowy i liczba biegunów. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik różnicowoprądowy iID-63-4-300-A-S 6...GCO938 EATON Wyłącznik różnicowoprądowy 6kA PF6-63/4/03-ACIG707 ETI Wyłącznik różnicowoprądowy EFI-P4 A 63/0.3CLP293 ABB Wyłącznik różnicowo-prądowy, 4P, A, 63A, 300m...ACU213
Prąd znamionowy 63 A 63 A63 A63 A
Liczba biegunów 4 444
Znamionowy prąd różnicowy 0,3 A 0,3 A0,3 A0,3 A
Czułość A AAA
Napięcie znamionowe 400 V 400 V415 V400 V
Szerokość w modułach 4 moduły 4 moduły4 moduły4 moduły
Głębokość wbudowania 44 mm 69,5 mm68 mm69 mm
Temperatura pracy -25 ... 60 °C -25 ... 60 °Cbrak danych-25 ... 55 °C
Przewód jednodrutowy 1 ... 35 mm² 1,5 ... 35 mm²25 ... 25 mm²25 ... 25 mm²
Stopień ochrony IP20 IP20IP20IP2X
Cena i dostępność
1.332,09 złbrutto 1.083,00 złnetto
1 szt. od ręki
979,57 złbrutto 796,40 złnetto
25 szt. od ręki
455,36 złbrutto 370,21 złnetto
na zamówienieZobacz
1.247,77 złbrutto 1.014,45 złnetto
na zamówienieZobacz

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Co oznacza 63 A 300 mA typ A?

Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

300mAPrąd różnicowyIΔn, czułość zadziałania

Ochrona przeciwpożarowa całej instalacji lub budynku: wyłącznik reaguje na duże prądy upływu. Zwykle montowany jako zabezpieczenie główne (często w wersji selektywnej S), z wyłącznikami 30 mA w obwodach odbiorczych.

ATyp wyłącznikajakie prądy upływu wykrywa

Wykrywa prądy przemienne oraz pulsujące stałe, które pojawiają się w urządzeniach z zasilaczami i elektroniką (pralki, zmywarki, oświetlenie LED, komputery). Obecnie standard w nowych instalacjach.

63APrąd znamionowyIn

Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.

4PLiczba biegunówtory rozłączane

Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.

Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów 10 szt.
164,21 złbrutto 133,50 złnetto
 SCHNEIDER ELECTRIC Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów 5 szt.
203,44 złbrutto 165,40 złnetto
 SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 59 szt.
1.446,48 złbrutto 1.176,00 złnetto
 SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.
112,64 złbrutto 91,58 złnetto

Opis

Wyłącznik różnicowoprądowy iID-63-4-300-A-S 63A 4-biegunowy 300mA typ A-S o numerze katalogowym  A9Z25463 w kategorii Wyłączniki różnicowoprądowe typ A, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.09 x 0.07 m. Waga produktu wynosi 0.39 kg.
