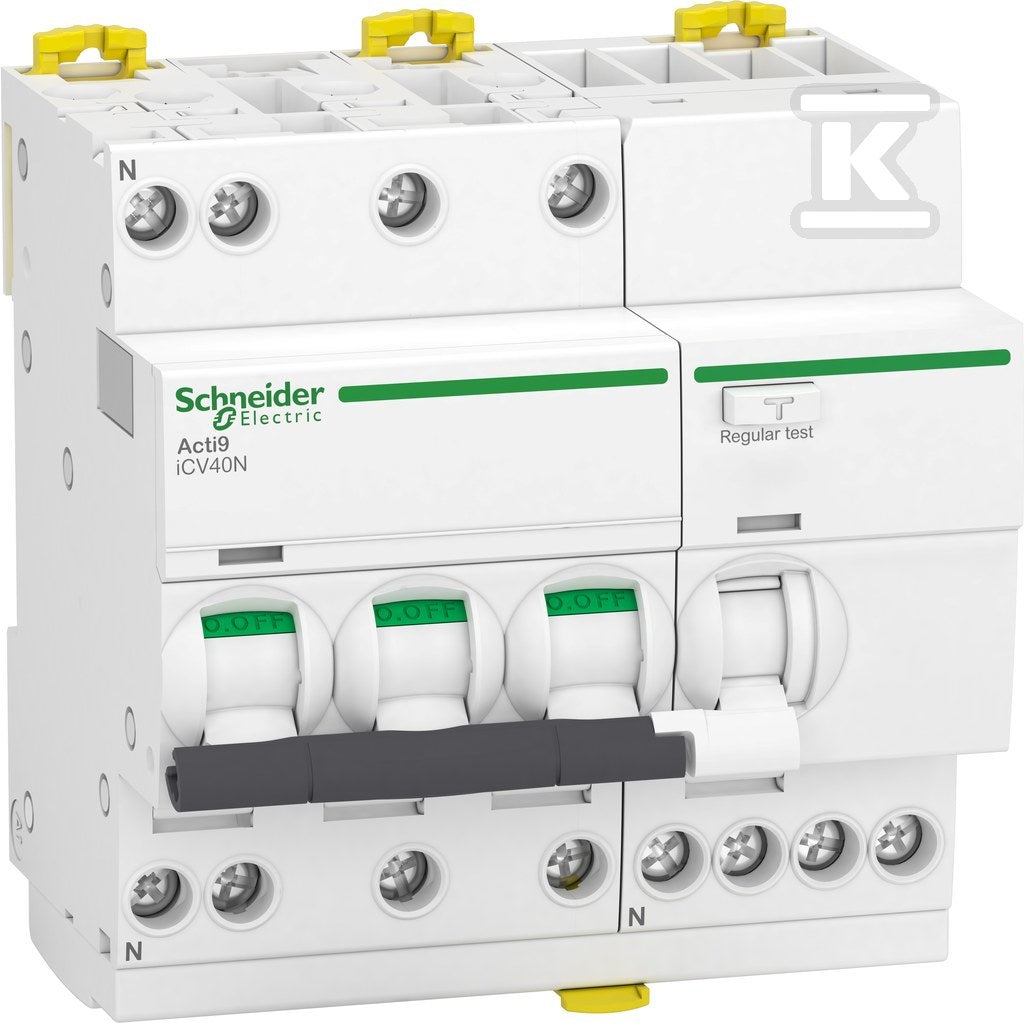

Wyłącznik kombinowany iCV40N-C16-30-A C 16A 3N-biegunowy 30 mA typ A
Wyłącznik kombinowany iCV40N-C16-30-A C 16A 3N-biegunowy 30 mA typ A
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 5 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50/60 Hz |
Co oznacza C16?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-4M 3P+N A C16/0.03 |
ETI | CQD389 | brak danych | 4 | 22 szt. |
1.495,66 złbrutto
1.215,98 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym 3x1P+N 6kA C 16A/30mA Typ A QC/QBB |
HAGER | CBY962 | brak danych | 4 | 5 szt. |
1.116,23 złbrutto
907,50 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50/60 Hz |
| Czułość | A |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 16 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 10 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 10 W |
| Szerokość wyrażona liczbą modułów | 5 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Z blokadą | tak |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,125 m / 0,112 m / 0,085 m / 0,564 kg / 0,001 m3 |
| Dla profesjonalisty kluczowa jest szybkość montażu i łatwa diagnostyka. Ten model wyróżnia się unikalnymi wskaźnikami wizualnymi | VisiTrip – dwukolorowy wskaźnik (biało-czerwony) informuje nie tylko o fakcie wyłączenia, ale także wskazuje przyczynę: czy była to przeciążenie/zwarciem (nadprąd), czy też upływ prądu (różnicówka). To oszczędza czas podczas serwisu. |
Opis
Wyłącznik kombinowany iCV40N-C16-30-A C 16A 3N-biegunowy 30 mA typ A o numerze katalogowym A9DC3716 w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.09 x 0.13 x 0.11 m. Waga produktu wynosi 0.56 kg.
