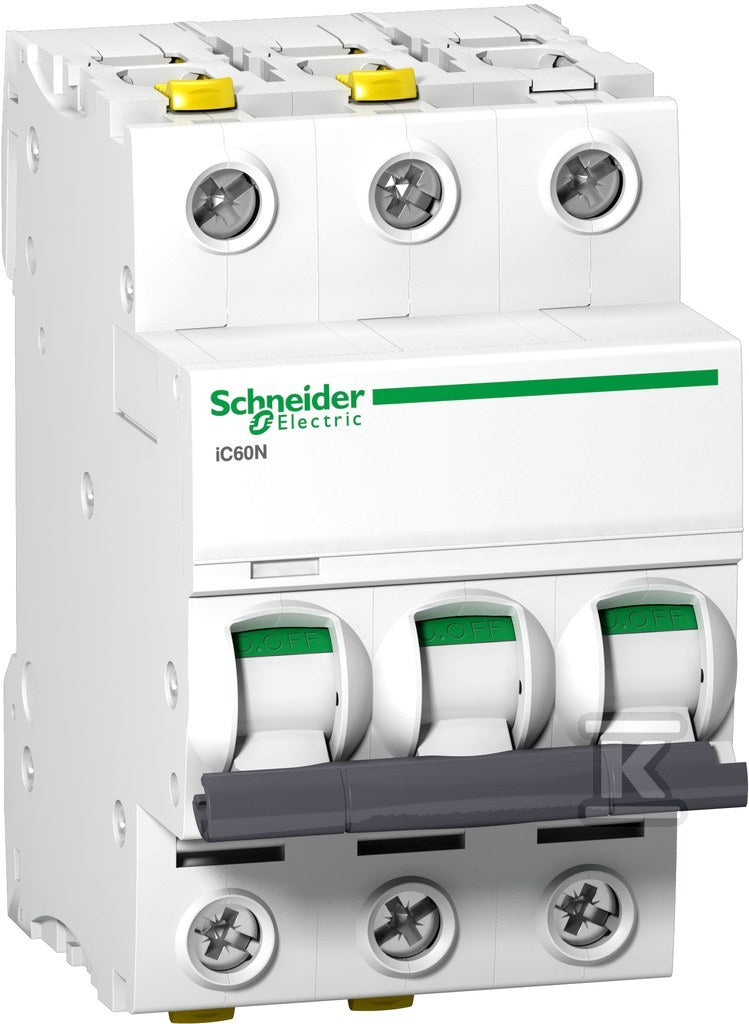

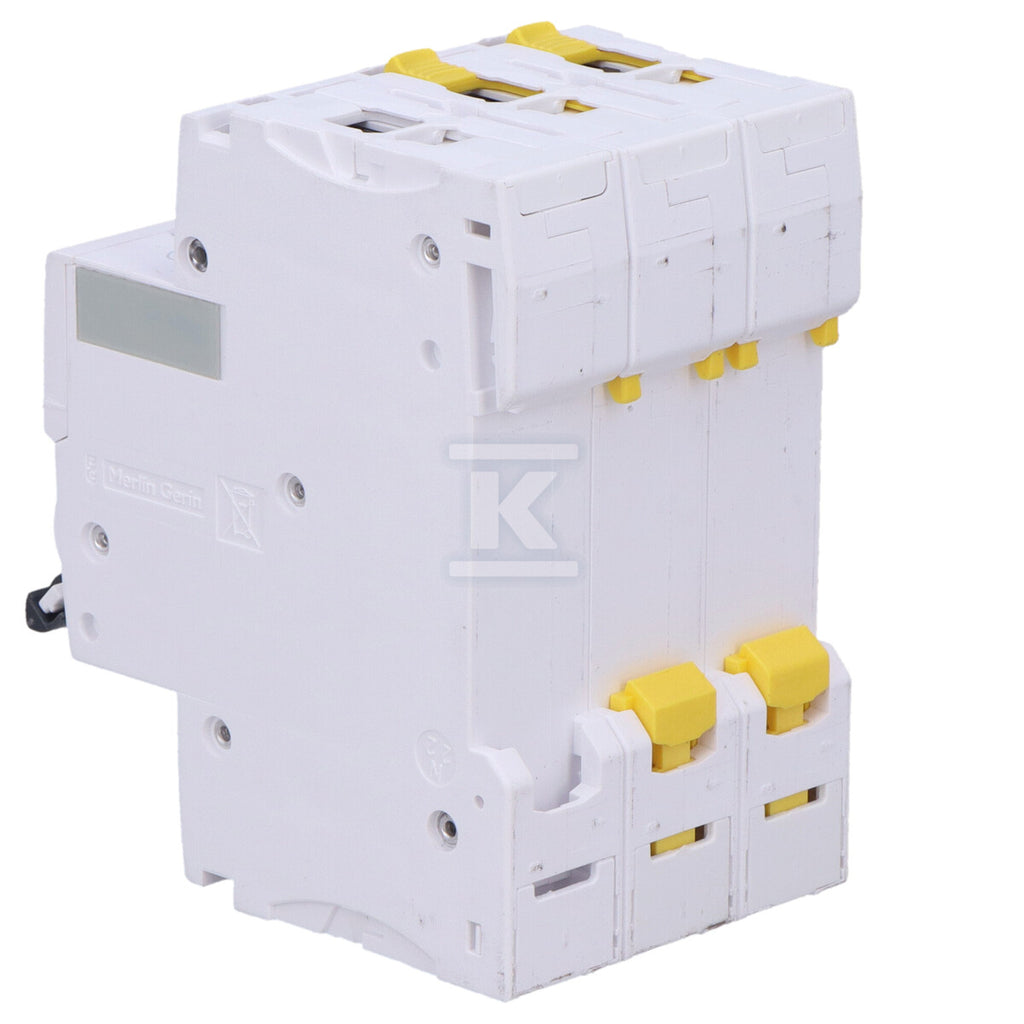

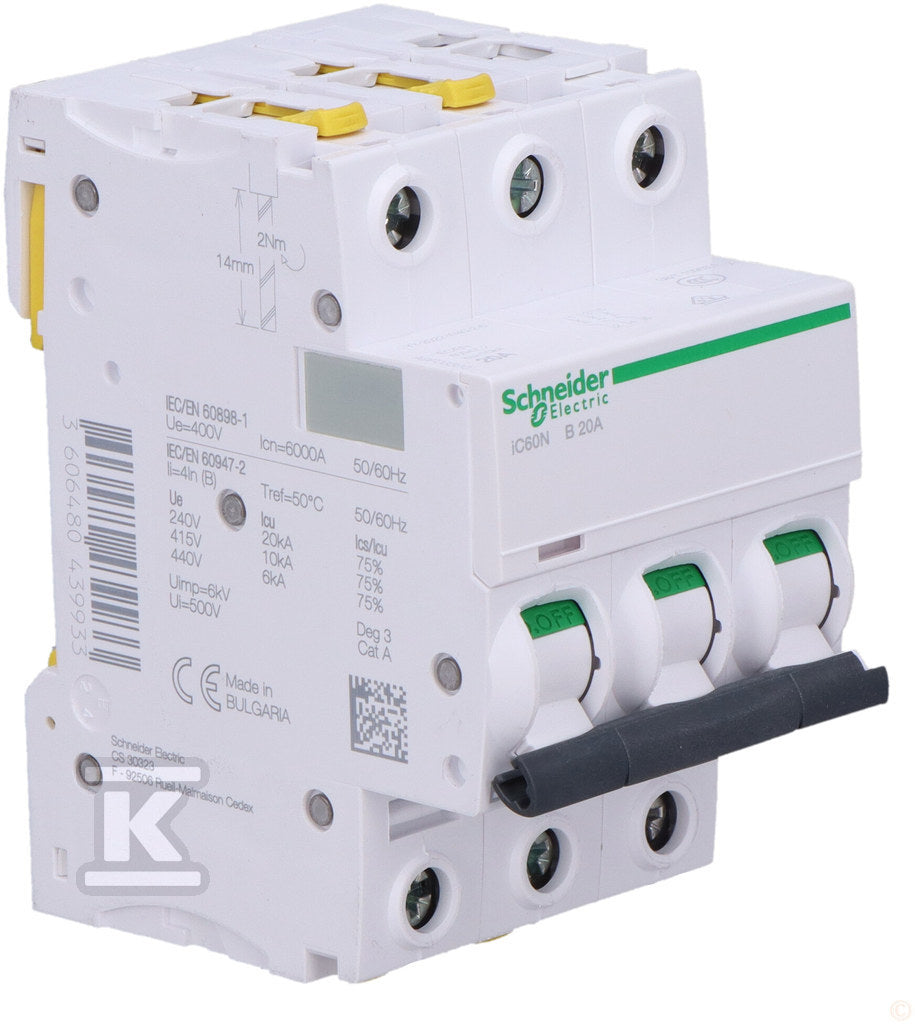

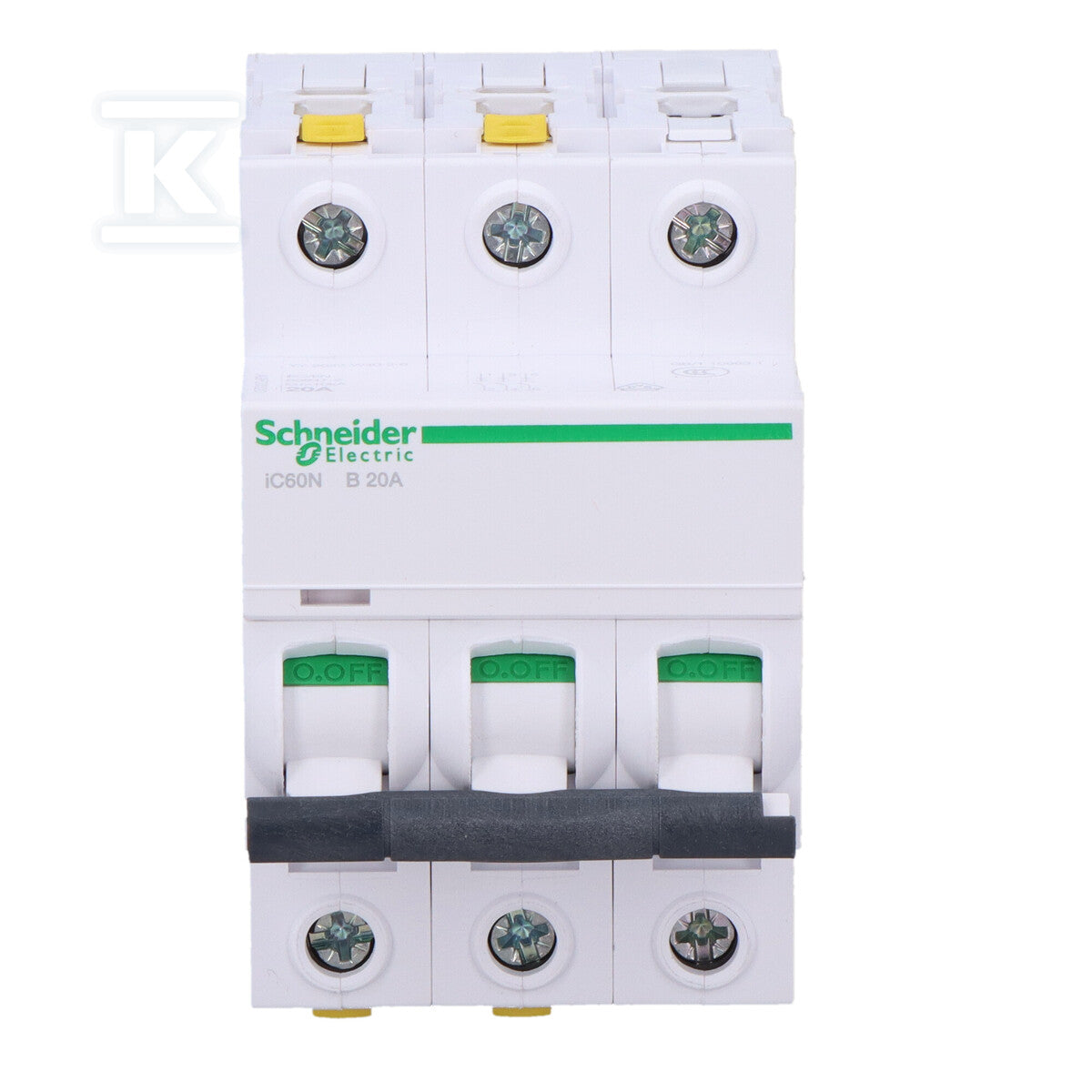

Wyłącznik nadprądowy iC60N-B20-3 B 20A 3-biegunowy
Wyłącznik nadprądowy iC60N-B20-3 B 20A 3-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B20/3 |
EATON | CIG555 | 6 kA | 3 | 1029 szt. |
207,01 złbrutto
168,30 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P B 20A |
PROF | DLZ935 | 6 kA | brak danych | 1138 szt. |
92,14 złbrutto
74,91 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p B20 |
ETI | HDT092 | 6 kA | 3 | 153 szt. |
114,33 złbrutto
92,95 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 20A 6000A TX3 |
LEGRAND | HEC457 | 10 kA | 3 | 42 szt. |
164,41 złbrutto
133,67 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 20A |
HAGER | ADD574 | 6 kA | 3 | 38 szt. |
173,80 złbrutto
141,30 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 20A, 10kA, AC | S203M-B20 |
ABB | ACU111 | 10 kA | 3 | na zamówienie |
285,38 złbrutto
232,02 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH312 63A 3-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH357 63A 3-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,091 m / 0,074 m / 0,053 m / 0,353 kg |
Opis
Wyłącznik nadprądowy iC60N-B20-3 B 20A 3-biegunowy o numerze katalogowym A9F03320 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.35 kg.
