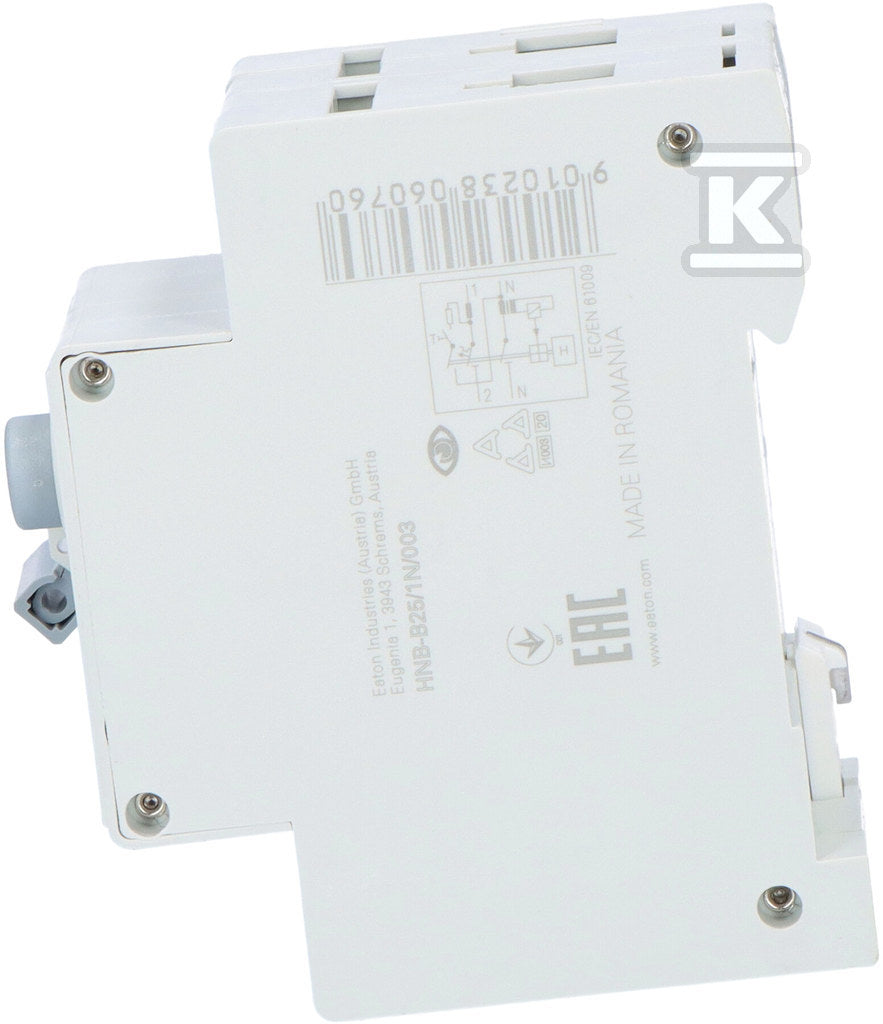

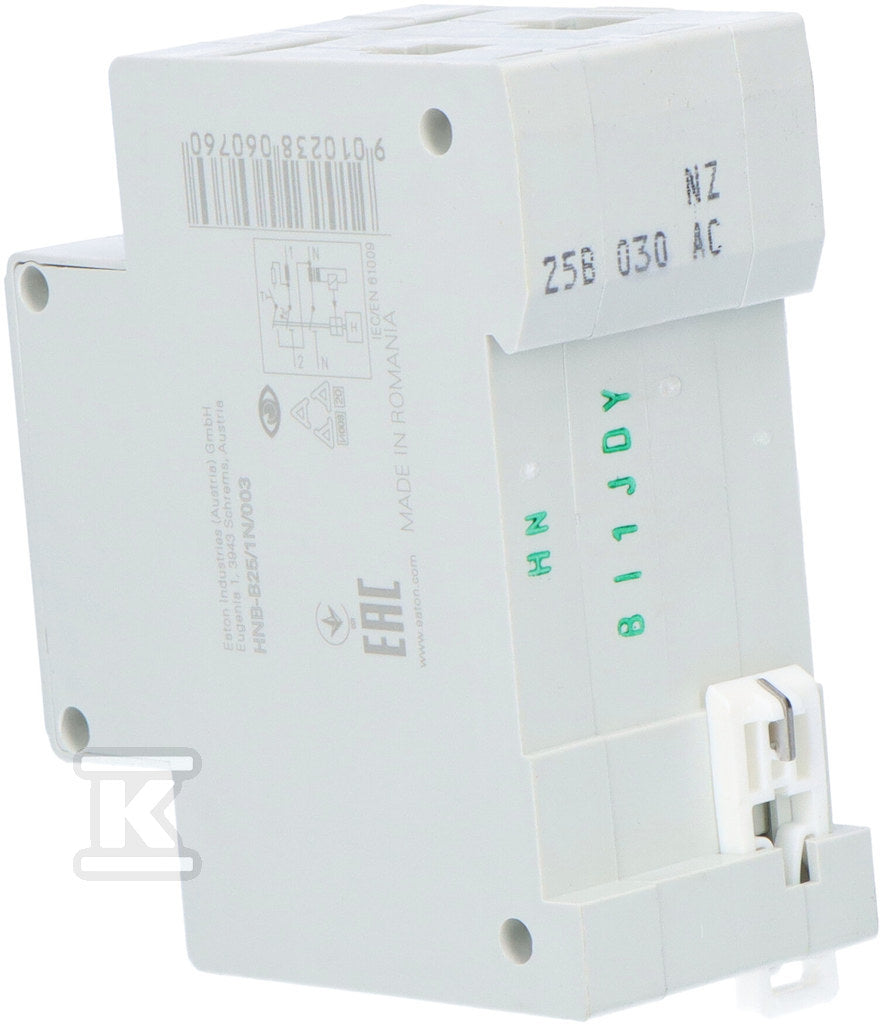

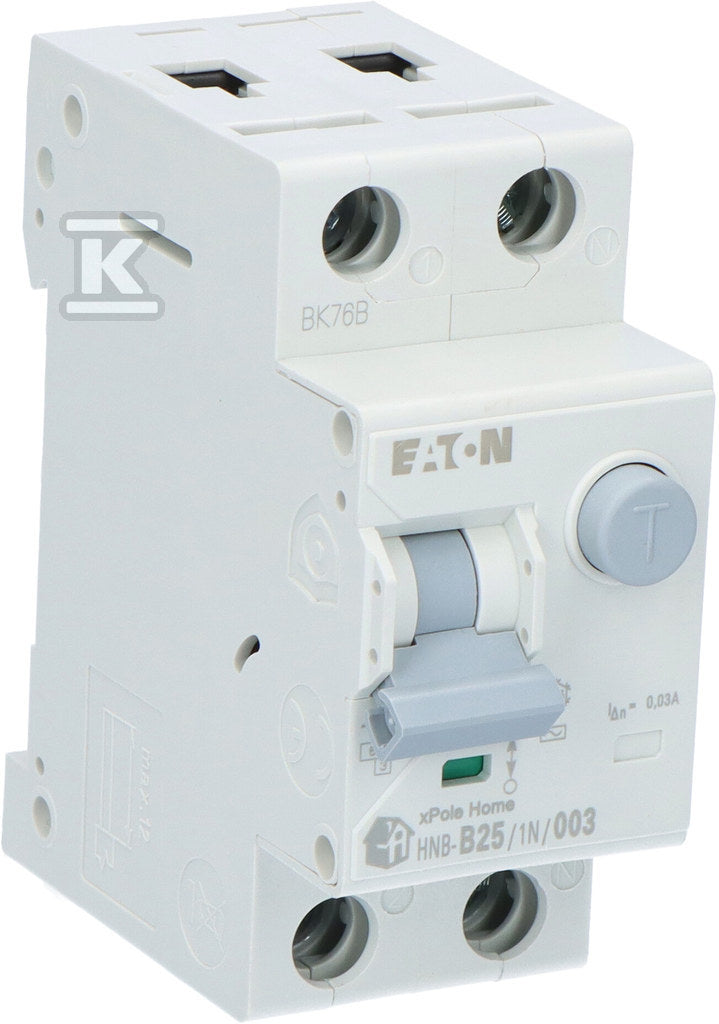

Wyłącznik kombinowany 6kA typ AC HNB-B25/1N/003
EATONWyłączniki różnicowoprądowe z członem nadprądowym typ AC

Wyłącznik kombinowany 6kA typ AC HNB-B25/1N/003

Cena za szt.
577,98 złbrutto 469,90 złnettoVAT 23%, cena za szt.
Od ręki: 56 szt. w magazynie centralnym
Wysyłka w 24-48 h w dni robocze
Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.
Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów
Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta
IndeksCIG749
Kod producenta 195123
EAN9010238060760
SeriaHNB

W skrócie

Pełna karta techniczna (34)
B
Charakterystyka
25A
Prąd znamionowy
1P
Bieguny
6kA
Zdolność zwarciowa
0,03A
Znamionowy prąd różni...
AC
Typ
230V AC
Napięcie
2moduły
Szerokość

Karta techniczna

34 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.

Parametry elektryczne

8 parametrów
Prąd znamionowy
25 A
Charakterystyka wyzwalaniazadziała natychmiast przy 3 do 5 x In: obwody gniazd i oświetlenia
B
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Uinapięcie, do którego odnoszą się próby izolacji
500 V
Rodzaj napięcia
AC
Częstotliwość
50 Hz
Odporność na udar prądowy
0,25 kA
Napięcie udarowe wytrzymywane Uimpodporność na krótkie przepięcia w sieci
4 kV

Zabezpieczenie i zwarcia

6 parametrów
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1największy prąd zwarcia, który aparat bezpiecznie przerwie (EN 60898)
6 kA
Znamionowy prąd różnicowyprąd upływu, przy którym aparat zadziała; do ochrony ludzi stosuje się 30 mA
0,03 A
Czułośćwykrywa upływ prądu przemiennego
AC
Klasa ograniczenia energii3 to najwyższa klasa: przy zwarciu przepuszcza najmniej energii
3
Kategoria przepięciado instalacji stałej w budynku, np. rozdzielnica
III
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA

Bieguny

4 parametry
Liczba biegunów
1
Liczba biegunów całkowita
2
Liczba biegunów chronionych
1
Jednocześnie rozłączany biegun N
tak

Montaż i podłączenie

6 parametrów
Szerokość w modułach
2 moduły
Głębokość wbudowaniaważne w płytkich rozdzielnicach podtynkowych
69,5 mm
Do instalacji podtynkowych
nie
Montaż podtynkowy
nie
Przewód jednodrutowy (przekrój)zakres przekroju w zacisku
1 ... 25 mm²
Przewód wielożyłowy (przekrój)
1 ... 25 mm²

Warunki pracy

3 parametry
Stopień ochronyochrona przed dotknięciem palcem, bez ochrony przed wodą
IP20
Temperatura otoczenia
-25 ... 40 °C
Stopień zanieczyszczeniazwykle nieprzewodzące, chwilowo przewodzące po skropleniu
2

Wymiary i waga

4 parametry
Długość
88 mm
Szerokość
80 mm
Wysokość
43 mm
Waga
0,23 kg

Pozostałe

3 parametry
Ochrona przed niepożądanym wyzwoleniem
nie
Rodzaj charakterystyki wyłączania
Bezzwłoczny
Z blokadą
nie

Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę

Wymiary

Wg danych producenta: długość × szerokość × wysokość

88 mm 80 mm 43 mmwaga 0,23 kg

Dane do zamówienia

Do zapytań ofertowych i listy materiałów

Indeks Elektrik
CIG749
Kod producenta
 195123
EAN
9010238060760
Marka i seria
EATON, seria HNB
Jednostka sprzedaży
szt.
Stan
56 szt. w magazynie centralnym
Wysyłka
24-48 h w dni robocze

Porównanie z zamiennikami

Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.

Zaznaczone pola różnią się od tego produktu Ten produkt Wyłącznik kombinowany 6kA typ AC HNB-B25/1N/003CIG749 LEGRAND Wyłącznik różnicowo-nadprądowy P312 2P B 25A ...HEC674 ETI Wyłącznik różnicowoprądowy z zabezpieczeniem ...HDT181 HAGER Wyłącznik różnicowoprądowy z członem nadprądo...CVC977
Charakterystyka B BBB
Prąd znamionowy 25 A 25 A25 A25 A
Liczba biegunów 1 111
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA 6 kAbrak danych6 kA
Znamionowy prąd różnicowy 0,03 A 0,03 A0,03 A0,03 A
Czułość AC ACACA
Napięcie znamionowe 230 V 230 V230 V240 V
Szerokość w modułach 2 moduły 2 moduły2 moduły2 moduły
Głębokość wbudowania 69,5 mm 44 mm69 mm68 mm
Klasa ograniczenia energii 3 333
Temperatura pracy -25 ... 40 °C -25 ... 70 °Cbrak danych-25 ... 40 °C
Przewód jednodrutowy 1 ... 25 mm² 0,75 ... 16 mm²1 ... 25 mm²1 ... 25 mm²
Cena i dostępność
577,98 złbrutto 469,90 złnetto
56 szt. od ręki
679,73 złbrutto 552,63 złnetto
43 szt. od ręki
338,21 złbrutto 274,97 złnetto
na zamówienieZobacz
809,96 złbrutto 658,50 złnetto
9 szt. od ręki

Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.

Wszystkie zamienniki (4)

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

ProduktMarkaIndeksIcnModułyDostępnośćCena
Wyłącznik różnicowo-nadprądowy P312 2P B 25A 30MA TYP AC DX3 LEGRAND HEC674brak danych 243 szt.
679,73 złbrutto 552,63 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B25/0.03 ETI HDT181brak danych 2na zamówienie
338,21 złbrutto 274,97 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA B 25A/30mA Typ A HAGER CVC977brak danych 29 szt.
809,96 złbrutto 658,50 złnetto
 Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B25-30-AC B 25A 1N-biegunowy 30 mA typ AC SCHNEIDER ELECTRIC HEK128brak danych 23 szt.
590,40 złbrutto 480,00 złnetto
 Zobacz

Co oznacza B25 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

25APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

EATON Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE 16 szt.
230,87 złbrutto 187,70 złnetto
 EATON Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS 13 szt.
601,96 złbrutto 489,40 złnetto
 EATON Ogranicznik przepięć SPCT2-280/4 245 szt.
364,94 złbrutto 296,70 złnetto
 EATON Lampka kontrolna pojedyncza Z-EL/G230 144 szt.
119,51 złbrutto 97,16 złnetto

Opis

Wyłącznik kombinowany 6kA typ AC HNB-B25/1N/003 o numerze katalogowym  195123 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę EATON, seria HNB. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.23 kg.
