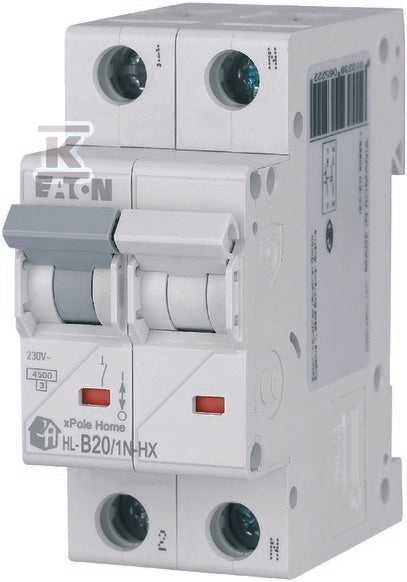

Wyłącznik nadprądowy 6kA HN-B20/1N
Wyłącznik nadprądowy 6kA HN-B20/1N
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
W skrócie
Pełna karta techniczna (32)Karta techniczna
32 parametry w 7 grupach, z karty producenta. Jednostki ujednolicone, wartości do skopiowania.
Parametry elektryczne
8 parametrów
Zabezpieczenie i zwarcia
4 parametry
Bieguny
4 parametry
Montaż i podłączenie
7 parametrów
Warunki pracy
4 parametry
Wymiary i waga
4 parametry
Pozostałe
1 parametr
Brak parametrów pasujących do wyszukiwania.
Dane z karty producenta i hurtowni. Widzisz błąd? Zgłoś poprawkę
Wymiary
Wg danych producenta: długość × szerokość × wysokość
Dane do zamówienia
Do zapytań ofertowych i listy materiałów
- Indeks Elektrik
- CIG544
- Kod producenta
- 194842
- EAN
- 9010238063266
- Marka i seria
- EATON, seria HN
- Kategoria
- Wyłączniki nadprądowe
- Jednostka sprzedaży
- szt.
- Stan
- na zamówienie
- Wysyłka
- termin potwierdzimy po zamówieniu
Porównanie z zamiennikami
Te same: charakterystyka, prąd i bieguny. Różnice z karty producenta zaznaczone kolorem.
| Zaznaczone pola różnią się od tego produktu |  Ten produkt
Wyłącznik nadprądowy 6kA HN-B20/1NCIG544
|
 SCHNEIDER ELECTRIC
Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-1 B 2...DLS701
|
 ETI
Wyłącznik nadprądowy ETIMAT 6 1p B20HDT089
|
 LEGRAND

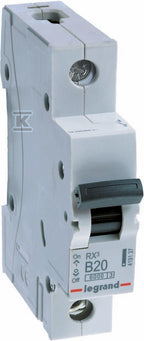

Wyłącznik nadprądowy RX3 1P B 20A 6000AHEC630
|
|---|---|---|---|---|
| Charakterystyka | B | B | B | B |
| Prąd znamionowy | 20 A | 20 A | 20 A | 20 A |
| Liczba biegunów | 1 | brak danych | 1 | 1 |
| Icn przy 230 V | 6 kA | brak danych | 6 kA | 6 kA |
| Icn przy 400 V | 6 kA | brak danych | 6 kA | 6 kA |
| Napięcie znamionowe | 230 V | brak danych | 400 V | 230 V |
| Szerokość w modułach | 2 moduły | brak danych | 1 moduł | 1 moduł |
| Głębokość wbudowania | 44 mm | brak danych | 68 mm | 44 mm |
| Klasa ograniczenia energii | 3 | brak danych | 3 | 3 |
| Temperatura pracy | -25 ... 75 °C | brak danych | -25 ... 55 °C | brak danych |
| Przewód jednodrutowy | 1 ... 25 mm² | brak danych | 1 ... 25 mm² | brak danych |
| Stopień ochrony | IP20 | IP20 | IP20 | IP20 |
| Cena i dostępność |
135,67 złbrutto
110,30 złnetto
na zamówienie |
32,37 złbrutto
26,32 złnetto
919 szt. od ręki |
29,32 złbrutto
23,84 złnetto
444 szt. od ręki |
34,17 złbrutto
27,78 złnetto
208 szt. od ręki |
Przesuń tabelę w bok, żeby zobaczyć kolejne zamienniki.
Wszystkie zamienniki (6)
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 20A |
PROF | DLZ938 | 6 kA | brak danych | 2464 szt. |
23,59 złbrutto
19,18 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-1 B 20A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS701 | 6 kA | brak danych | 919 szt. |
32,37 złbrutto
26,32 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B20 |
ETI | HDT089 | 6 kA | 1 | 444 szt. |
29,32 złbrutto
23,84 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P B 20A 6000A |
LEGRAND | HEC630 | 6 kA | 1 | 208 szt. |
34,17 złbrutto
27,78 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 20A |
HAGER | ADD556 | 6 kA | 1 | 32 szt. |
46,49 złbrutto
37,80 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 20A, 10kA, AC/DC | S201M-B20UC |
ABB | DBK133 | 10 kA | 1 | na zamówienie |
223,88 złbrutto
182,02 złnetto
|
Zobacz |
Co oznacza B20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Opis
Wyłącznik nadprądowy 6kA HN-B20/1N o numerze katalogowym 194842 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria HN. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.04 x 0.08 x 0.08 m. Waga produktu wynosi 0.22 kg.
