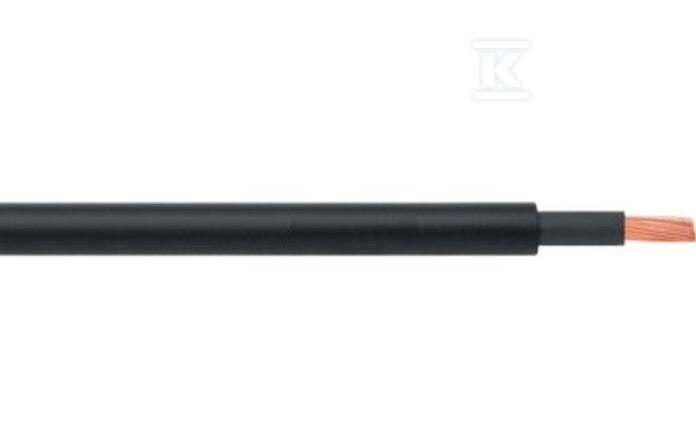

Przewód w izolacji gumowej H07RN-F (OnPD) 1x120 CU
Przewód w izolacji gumowej H07RN-F (OnPD) 1x120 CU
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 120 mm2 |
| Liczba żył | 1 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Guma |
| Ciężar | 1403.478 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 50 °C |
Co oznacza H07RN-F 1x120?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód giętki w izolacji i powłoce gumowej, do pracy w trudnych warunkach: na zewnątrz, na budowie, przy maszynach. Odporny na oleje i ścieranie.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
55 parametrów z karty producenta| Bariera ochronna | Brak |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-3 | nie |
| Ciężar | 1403.478 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -25 ... 50 °C |
| Ekran | nie |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Brak |
| Element nośny | Brak |
| Gatunek materiału izolacji żyły | Guma etylenowo-propylenowa (EPR) |
| Gatunek materiału powłoki zewnętrznej | Guma (CPE/CSP) |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Kolor |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Kształt żyły | Okrągły |
| Liczba skrętek | 19 |
| Liczba żył | 1 |
| Liczba żył pomocniczych | 0 |
| Maksymalna temperatura żyły | 60 °C |
| Materiał izolacji żyły | Guma |
| Materiał powłoki zewnętrznej | Guma |
|---|---|
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instalacjach stałych | 94.44 mm |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporność na skręcanie | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | tak |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | tak |
| Pancerz/zbrojenie | Brak |
| Przybliżona średnica zewnętrzna | 23.61 mm |
| Rezystancja żyły przy 20 ° C | 0.161 Ohm/km |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Struktura skrętki | Inne |
| Z przewodem ochronnym | nie |
| Znamionowy przekrój żyły | 120 mm2 |
| Żyła uziemiająca | nie |
| dł/szer/wys/waga | 1 m / 0,0202 m / 0,0202 m / 1,27 kg |
| Przewód H07RN-F (OnPD) 1x120 CU znajduje zastosowanie w wielu branżach | Budownictwo: Zasilanie urządzeń budowlanych, rozdzielnice energii. |
| Dzięki swojej konstrukcji i właściwościom, przewód ten oferuje szereg korzyści | Wysoka elastyczność: Ułatwia montaż i prowadzenie kabli w ciasnych przestrzeniach. |
| Dodatkowe informacje | Napięcie znamionowe: 750 V (U) / 450 V (U0). |
Opis
Przewód w izolacji gumowej H07RN-F (OnPD) 1x120 CU o numerze katalogowym G-140135 w kategorii Przewody w izolacji i oponie gumowej, Przewody w izolacji gumowej. Produkt wyprodukowany przez markę TELEFONIKA, seria H07RN-F / OnPD. PRZEWÓD o wymiarach 0 x 0 x 1 m. Waga produktu wynosi 0.01 kg.
