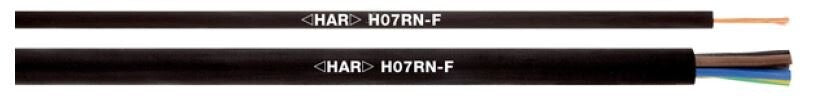

Przewód gumowy bezhalogenowy, olejoodporny H07RN-F wersja ulepszona 3G2,5 UV odporny, AD8
Przewód gumowy bezhalogenowy, olejoodporny H07RN-F wersja ulepszona 3G2,5 UV odporny, AD8
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 2.5 mm2 |
| Liczba żył | 3 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Guma |
| Ciężar | 225 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -50 ... 90 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -40 ... 80 °C |
Co oznacza H07RN-F 3G2,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód giętki w izolacji i powłoce gumowej, do pracy w trudnych warunkach: na zewnątrz, na budowie, przy maszynach. Odporny na oleje i ścieranie.
Trzy żyły: faza, neutralny i ochronny (L, N, PE). Standard w obwodach jednofazowych: gniazda, oświetlenie, urządzenia 230 V. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 2,5 mm² stosuje się zwykle w obwodach gniazd z zabezpieczeniem 16 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
50 parametrów z karty producenta| Bezhalogenowy (zgodnie z EN 60754-1/2) | nie |
|---|---|
| Bezhalogenowy EN 50267-2-2 | nie |
| Bezhalogenowy zgodnie z EN 60754-1/2 | nie |
| Bezhalogenowy zgodnie z IEC 60754-1 | tak |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 225 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -50 ... 90 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -40 ... 80 °C |
| Ekran | nie |
| Ekran na wiązkach | Brak |
| Ekran wspólny | Brak |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja żył | Kolor |
| Identyfikacja żyły zgodnie z HD 308 S2 | tak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 3 |
| Materiał izolacji żyły | Guma |
| Materiał powłoki zewnętrznej | Guma |
| Materiał żyły | Miedź |
|---|---|
| Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia | 84 mm |
| Min. dopuszczalny promień zginania w instalacjach stałych | 56 mm |
| Model | Okrągły |
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | tak |
| Niska emisja dymów zgodnie z IEC 61034-2 | tak |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporny (zgodnie z EN 60811-404) | tak |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 14 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Z przewodem ochronnym | tak |
| Znamionowy przekrój żyły | 2.5 mm2 |
| Żyła ochronna | tak |
| dł/szer/waga | 1 m / 0 m / 0,001 kg |
| Odporność obejmuje również | promieniowanie UV i ozon, |
| Zakres temperatur roboczych i odporność na UV czynią ten przewód naturalnym wyborem do | energetyki wiatrowej - połączenia zwisające między gondolą a wieżą turbiny, |
Opis
Przewód gumowy bezhalogenowy, olejoodporny H07RN-F wersja ulepszona 3G2,5 UV odporny, AD8 o numerze katalogowym 4533031 w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę LAPP. PRZEWÓD Waga produktu wynosi 0 kg.
