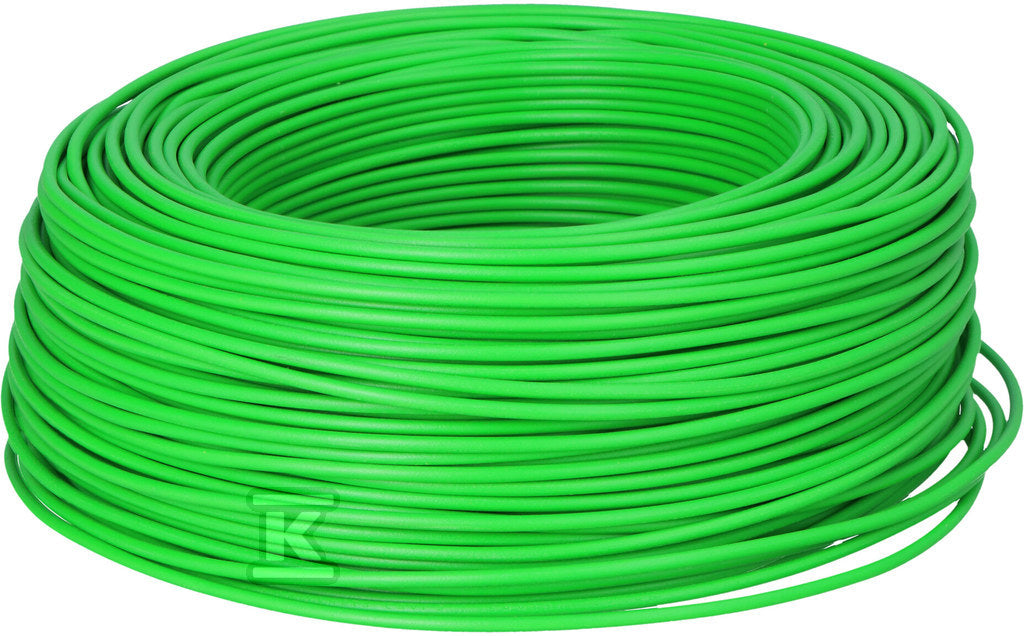

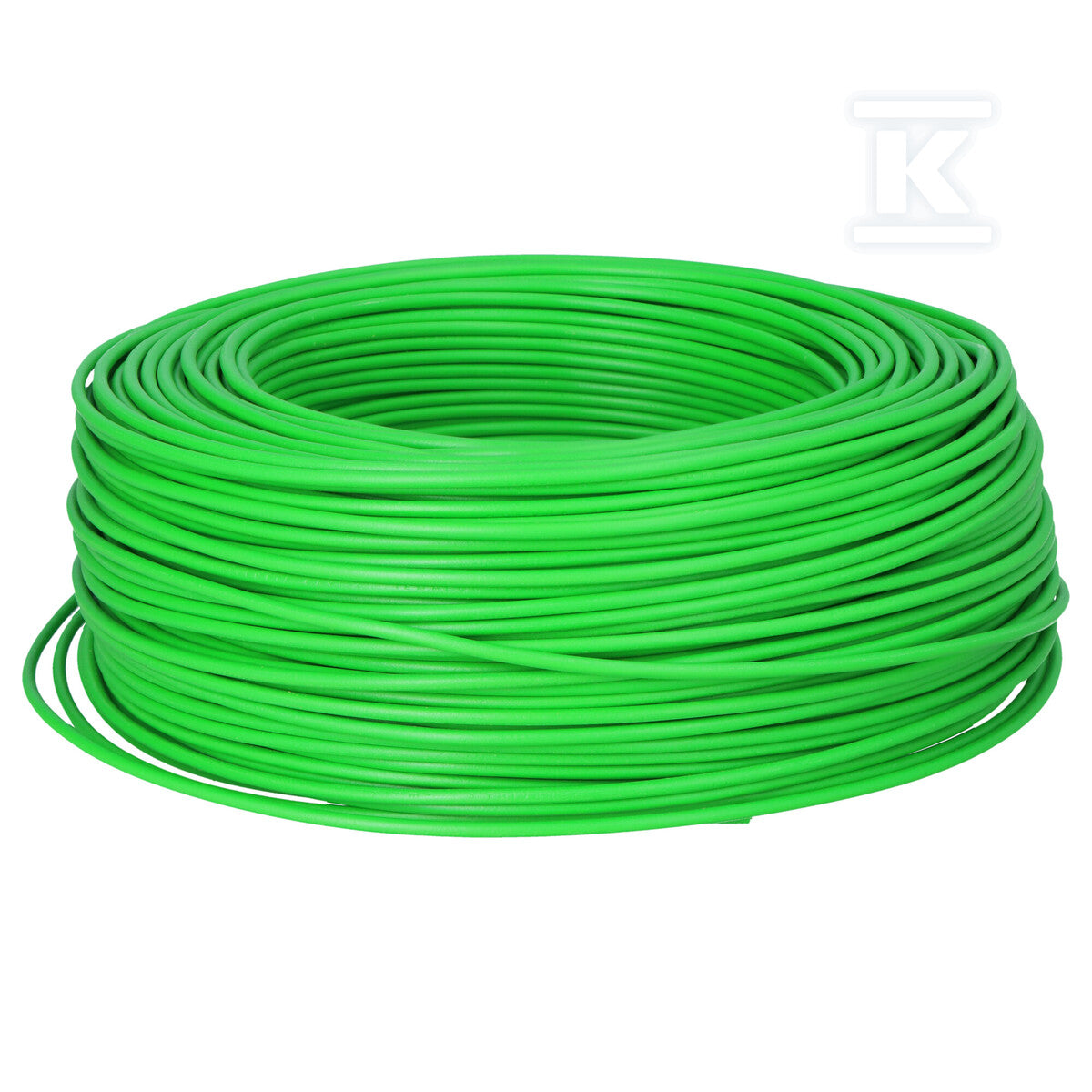

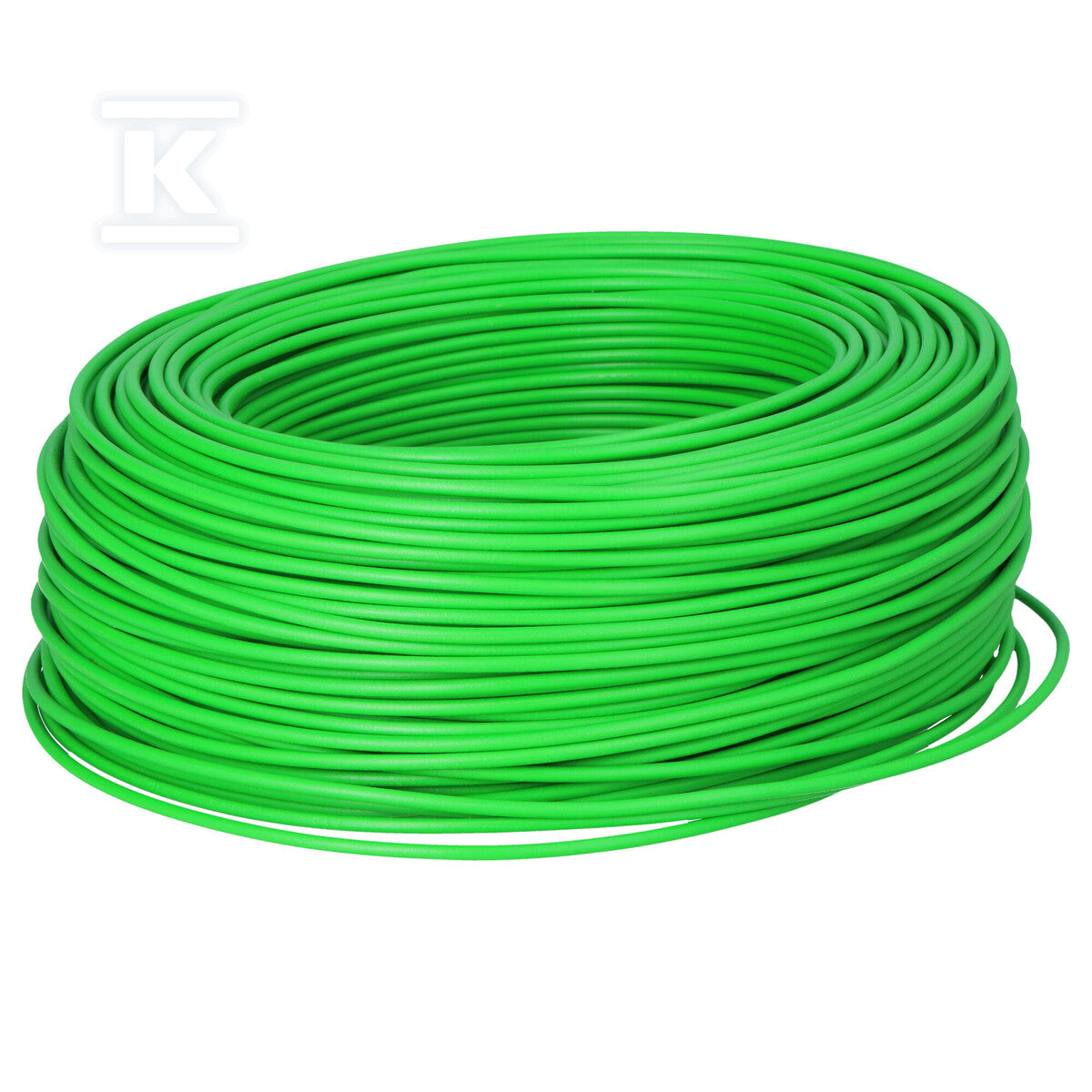

Przewód instalacyjny H05V-K (LGY) 1x1 zielony GN, jednożyłowy
Przewód instalacyjny H05V-K (LGY) 1x1 zielony GN, jednożyłowy
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 1 |
| Kolor izolacji | Zielony |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 15 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30;;80 °C |
| Geometria kabla | Okrągły |
Co oznacza H05V-K 1x1?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód jednożyłowy z linką (K: giętka żyła wielodrutowa) w izolacji PVC, potocznie LgY. Do połączeń w rozdzielnicach, szafach sterowniczych i w rurkach.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. Niższe napięcie znamionowe oznacza przewód do odbiorników i urządzeń, nie do instalacji stałej w ścianach.
Specyfikacja techniczna
38 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 15 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30;;80 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja/kodowanie koloru żyły | Zielony |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor izolacji | Zielony |
| Kolor powłoki/izolacji | Nie dotyczy |
| Liczba żył | 1 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
|---|---|
| Min. dopuszczalny promień zginania w instalacjach stałych | 11.2 mm |
| Napięcie znamionowe U | 500 V |
| Napięcie znamionowe U0 | 300 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporne (zgodnie z EN 60811-2-1) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 2.8 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Znamionowy przekrój żyły | 1 mm2 |
| dł/szer/wys/waga | 1 m / 0,0028 m / 0,0028 m / 0,016 kg |
Opis
Przewód instalacyjny H05V-K (LGY) 1x1 zielony GN, jednożyłowy o numerze katalogowym 4510123 w kategorii Przewody jednożyłowe, Przewody instalacyjne. Produkt wyprodukowany przez markę LAPP, seria H05V-K / LGY. PRZEWÓD o wymiarach 0 x 0 x 1 m. Waga produktu wynosi 0.02 kg.
