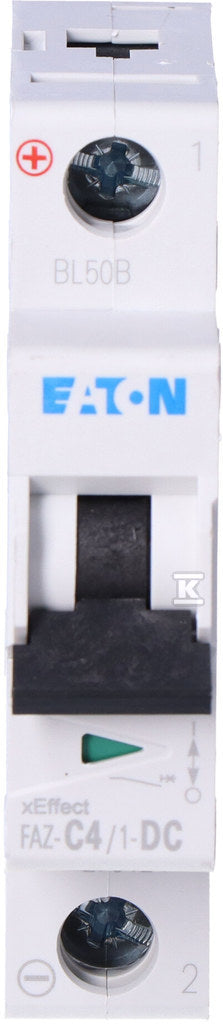

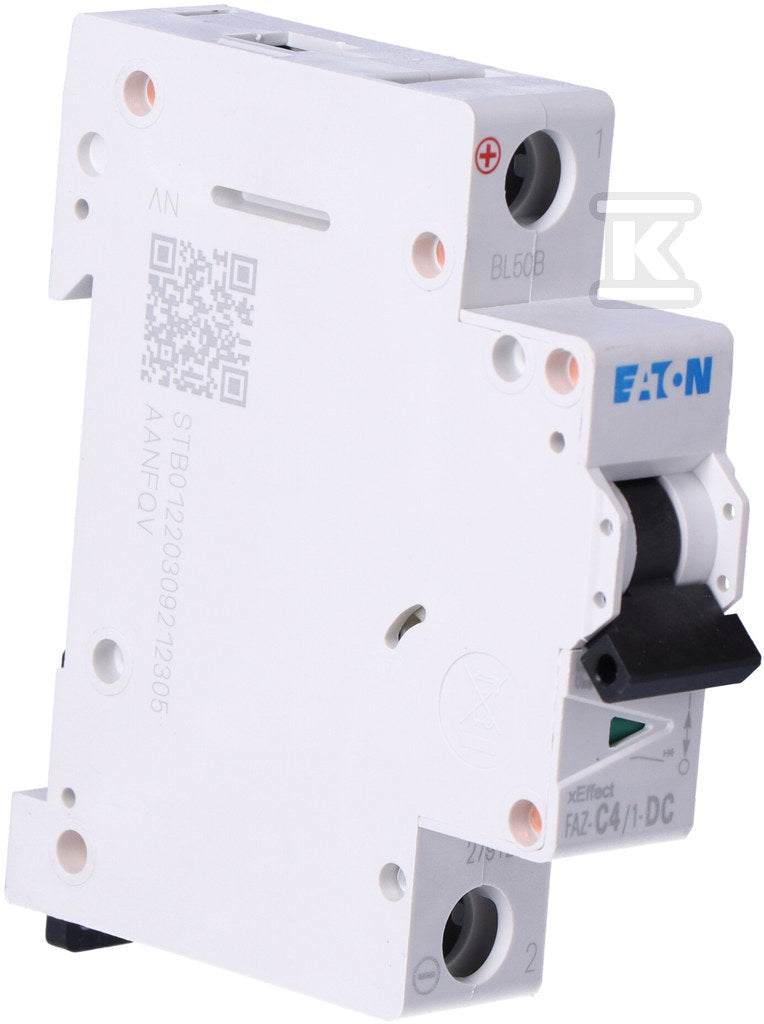

Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C4/1-DC
Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C4/1-DC
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 4 A |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 250 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 0 Hz |
| Głębokość wbudowania | 70.5 mm |
Co oznacza C4 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 301 1P C 4A 6000A TX3 |
LEGRAND | HEC476 | 6 kA | 1 | 116 szt. |
90,74 złbrutto
73,77 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C4-1 C 4A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY521 | 6 kA | brak danych | 72 szt. |
47,34 złbrutto
38,49 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C4 |
ETI | CDK729 | 6 kA | 1 | 42 szt. |
50,90 złbrutto
41,38 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA, charakterystyka C, 1-biegunowy, 4A |
HAGER | HDD738 | 6 kA | 1 | 11 szt. |
102,83 złbrutto
83,60 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 4A, 10kA, AC/DC | S201M-C4UC |
ABB | DCT191 | 10 kA | 1 | na zamówienie |
281,50 złbrutto
228,86 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 1P 4A charakterystyka C BKJ63Nd 1P C4 |
LS ELECTRIC | DJR460 | 6 kA | brak danych | na zamówienie |
23,25 złbrutto
18,90 złnetto
|
Zobacz |
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 0 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 250 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 4 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | DC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 1.4 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,083 m / 0,07 m / 0,018 m / 0,114 kg |
Opis
Wyłącznik nadprądowy na prąd stały 1-biegunowy FAZ-C4/1-DC o numerze katalogowym 279124 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria FAZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.11 kg.
